爱普生晶振公司加强人力资源的全功能,技术,生产,销售环保晶振和支持和环境问题,利用信息技术,推进我们的原始制造模式寻求实现我们的愿景.视野下就像我提到的,我们的目标是使用我们的技术来创建一个新的连接人的时代,事物和信息,这样我相信我们可以成为不可或缺的公司为我们的客户和社会.
爱普生晶振,贴片晶振,FA1210AN晶振,金属面晶振,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高的温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
石英晶振高精度晶片的抛光技术:日本进口晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
|
爱普生晶振 |
单位 |
FA1210AN |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.0-37.4MHZ
|
标准频率 |
|
储存温度 |
T_stg |
-45°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～+85°C |
标准温度 |
|
激励功率 |
DL |
100μW Max. |
推荐:10μW |
|
频率公差 |
f_— l |
± 10× 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
30 × 10-6，±50 × 10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
6pF~ |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±1× 10-6/year Max. |
+25°C,第一年 |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

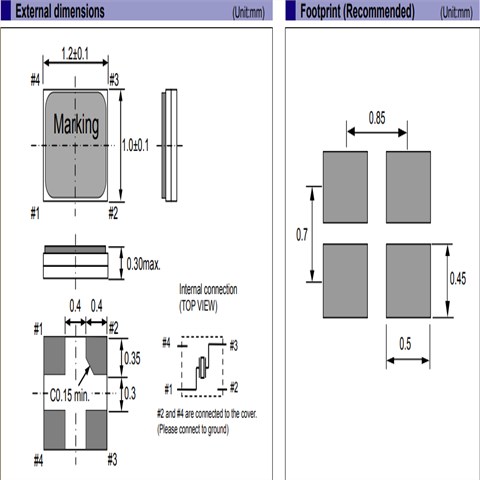

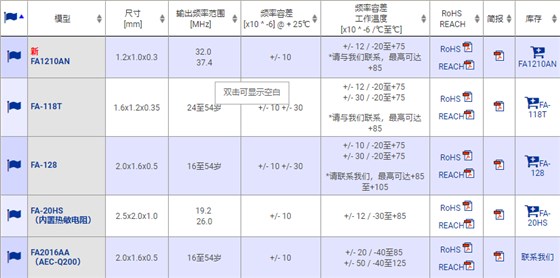

爱普生晶振MHZ晶振型号表:
爱普生株式会社EPSON晶振通过追求以QMEMS 技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低 环境负荷作为一种顾客价值提供给顾客.
创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振晶振,进口贴片石英晶体,有源晶振,压控振荡器等水晶元器件及其关联产品；并且构筑和革新既可以降低 环境负荷又可以提高生产性的生产流程的活动.
爱普生株式会社EPSON晶振不仅遵守与环保相关的法规、条例及其他本公司赞同的要求事项,也根据需要自主性的制定基准,通过持续性的展开环保活动来预防污染.
在设定环保目的与目标展开活动的同时,定期重审环境管理体系,努力提高环保活动以及超小型贴片石英晶振产品的水平.爱普生晶振,贴片晶振,FA1210AN晶振,金属面晶振
