日本电波工业株式NDK晶振经营范围:晶体谐振器、晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售.

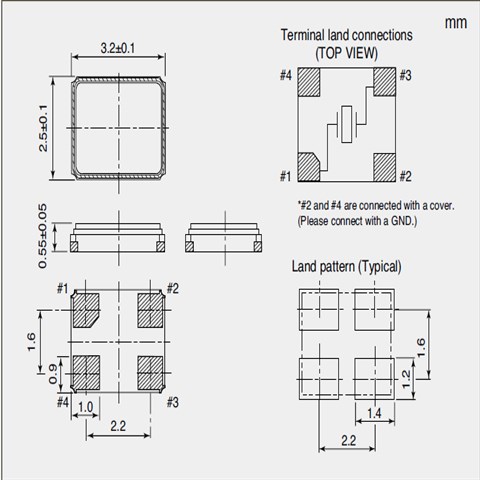

NDK晶振,贴片晶振,NX3225SA晶振,NX3225SA-24.000MHZ-STD-CSR-1晶振,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高的温回流温度曲线要求.
石英环保晶振高精度晶片的抛光技术：贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
|
NDK晶振 |
单位 |
NX3225SA |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12~150MHz
|
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +85°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +85°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:10μW |
|
频率公差 |
f_— l |
±15 × 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
30 × 10-6，±50 × 10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF,10pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±1× 10-6/±5× 10-6/ year Max. |
+25°C,第一年 |
NDK晶振NX3225SA料号系列编码表:
| 原厂编码 | 厂家 | 型号 | 系列 | 频率 | 频率稳定度 | 包装/封装 | 尺寸 | 高度 |
| NX3225SA-24.000MHZ-STD-CSR-1 | NDK America, Inc. | NX3225SA | MHz | 24MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
| NX3225SA-16.000MHZ-STD-CSR-1 | NDK America, Inc. | NX3225SA | MHz | 16MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
| NX3225SA-32.000MHZ-STD-CSR-1 | NDK America, Inc. | NX3225SA | MHz | 32MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
| NX3225SA-26.000MHZ-STD-CSR-1 | NDK America, Inc. | NX3225SA | MHz | 26MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
| NX3225SA-20.000MHZ-STD-CSR-1 | NDK America, Inc. | NX3225SA | MHz | 20MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
| NX3225SA-14.31818MHZ-STD-CSR-1 | NDK America, Inc. | NX3225SA | MHz | 14.31818MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
| NX3225SA-24.576MHZ-STD-CSR-1 | NDK America, Inc. | NX3225SA | MHz | 24.576MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
| NX3225SA-27.000MHZ-STD-CSR-1 | NDK America, Inc. | NX3225SA | MHz | 27MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
| NX3225SA-32M-EXS00A-02994 | NDK America, Inc. | NX3225SA | MHz | 32MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
| NX3225SA-25.000M-STD-CSR-3 | NDK America, Inc. | NX3225SA | MHz | 25MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
| NX3225SA-20.000M-STD-CSR-3 | NDK America, Inc. | NX3225SA | MHz | 20MHz | ±15ppm | 4-SMD | (3.20mm x 2.50mm) | (0.60mm) |
每个封装类型的注意事项
(1)陶瓷包装晶振与SON产品
在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.
(2)陶瓷包装石英晶振
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
(3)柱面式产品
产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.
NDKMHZ晶振型号表:
NDK晶振集团作为"地球内企业",在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于"CSR经营"和"环境经营".为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动.
NDK石英晶振在"制造、使用、有效利用、再利用"这样一个NDK无源贴片晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好"防止地球变暖、有效利用资源、对化学物质进行管理",实现与地球的和谐相处.
日本电波工业株式NDK晶振已经建立和正在推动一项中期计划的具体减排目标,以减少二氧化碳的排放是全球变暖的原因.它也有助于减少(抑制)CO2排放量,通过使用最先进的技术,实现最小化,以及减少石英晶体谐振器,石英晶体的重量和功耗,以支持社会的需要.NDK晶振,贴片晶振,NX3225SA晶振,NX3225SA-24.000MHZ-STD-CSR-1晶振
