Renesas高稳定性晶振,XAL525780.000000I,无线蓝牙模块晶振，进口晶振，RENESAS瑞萨电子晶振，XA系列编码为：XAL525780.000000I，频率为：780.000MHz，小体积晶振尺寸：5.0x3.2x1.2mm封装，LVDS输出差分晶振，六脚贴片晶振，石英晶振，差分晶体振荡器，有源晶振，SMD晶振，石英晶体振荡器，电源电压：2.5V，工作温度范围：-40℃至+85℃。具有超小型，轻薄型，低相位噪声，低抖动，低功耗，低电源电压，低电平，高精度，高性能，高品质，高稳定性等特点。应用于：通讯设备，无线网络，蓝牙模块，物联网，北斗定位，导航仪，路由器，交换机，汽车电子，以太网，光纤通讯等。

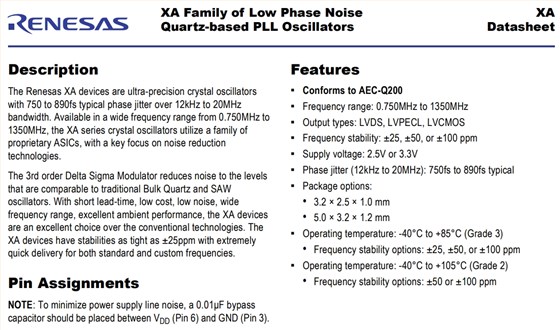

Renesas XA器件是超精密的晶体振荡器，具有750到890fs的典型的超过12 kHz到20MHz带宽的相位抖动。XA系列有源贴片晶振从0.750MHz到1350MHz到1350MHz，利用了一系列专有的asic，重点关注降噪技术。三阶西格玛调制器将噪声降低到可与传统的散装石英和锯纹波振荡器相媲美的水平。XA系列具有较短的前置时间、低成本、低噪声、频率范围广、优异的环境性能，是超越传统技术的优秀选择。XA设备的稳定性高达±25ppm，标准和自定义频率都非常快。
Renesas高稳定性晶振,XAL525780.000000I,无线蓝牙模块晶振,参数表
| Symbol | Parameter | Output Type | Conditions | Minimum | Typical | Maximum | Units | ||||
| IDD | Power Supply Current | LVDS | — | — | — | 100 | mA | ||||
| LVPECL | — | 120 | |||||||||
| LVCMOS | 0.75MHz to 20MHz. | — | — | 32 | |||||||
| 20+MHz to 50MHz. | 35 | ||||||||||
| 50+MHz to 130MHz. | — | — | 47 | ||||||||
| 130+MHz to 200MHz. | 55 | ||||||||||
| 200+MHz to 250MHz. | — | — | 60 | ||||||||
| Symbol | Parameter | Output Type | Conditions | Minimum | Typical | Maximum | Units | ||||
| IDD | Power Supply Current | LVDS | 0.75MHz to 20MHz. | — | — | 26 | mA | ||||
| 20+MHz to 220MHz. | — | — | 34 | ||||||||
| 220+MHz to 630MHz. | — | — | 44 | ||||||||
| 630+MHz to 1000MHz. | — | — | 65 | ||||||||
| LVPECL | 0.75MHz to 20MHz. | — | — | 33 | |||||||
| 20+MHz to 220MHz. | — | — | 41 | ||||||||
| 220+MHz to 630MHz. | — | — | 63 | ||||||||
| 630+MHz to 1000MHz. | — | — | 72 | ||||||||
| LVCMOS | 0.75MHz to 20MHz. | — | — | 22 | |||||||
| 20+MHz to 50MHz. | — | — | 25 | ||||||||
| 50+MHz to 100MHz. | — | — | 29 | ||||||||
| 100+MHz to 130MHz. | — | — | 32 | ||||||||
| 130+MHz to 160MHz. | — | — | 35 | ||||||||
| 160+MHz to 180MHz. | — | — |
37 |
||||||||

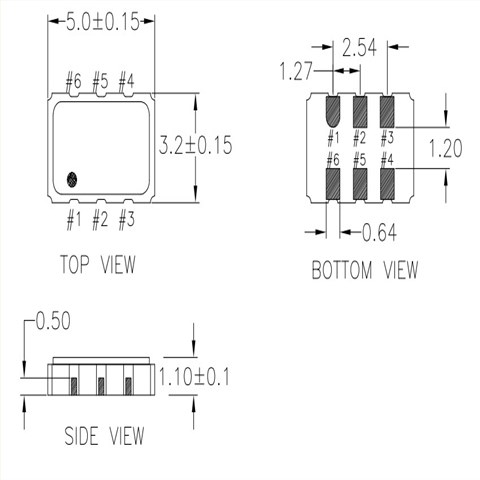

Renesas高稳定性晶振,XAL525780.000000I,无线蓝牙模块晶振,尺寸图
Renesas高稳定性晶振,XAL525780.000000I,无线蓝牙模块晶振
产品特性：
符合AEC-Q200
频率范围：0.750MHz至1350MHz
输出类型：LVDS、LVPECL、LVCMOS石英晶体振荡器
频率稳定性：±25、±50或±100ppm
电源电压：2.5V或3.3V
相位抖动（12kHz至20MHz）：典型750fs至890fs
程序包选项：3.2×2.5×1.0mm，5.0×3.2×1.2mm
工作温度：-40°C至+85°C（3级）
频率稳定性选项：±25、±50或±100ppm
工作温度：-40°C至+105°C（2级）
频率稳定性选项：±50或±100ppm
| 晶振编码查询 | 品牌 | 描述 | 系列 | 频率 | 输出 | 电压 |
| XAL335150.000000K | Renesas晶振 | XTAL OSC XO 150.0000MHZ LVDS SMD | XAL | 150 MHz | LVDS | 3.3V |
| XAL335133.000000K | Renesas晶振 | XTAL OSC XO 133.0000MHZ LVDS SMD | XAL | 133 MHz | LVDS | 3.3V |
| XAP520100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVPECL | XAP | 100 MHz | LVPECL | 2.5V |
| XAL335106.250000I | Renesas晶振 | XTAL OSC XO 106.2500MHZ LVDS SMD | XAL | 106.25 MHz | LVDS | 3.3V |
| XAL335106.000000I | Renesas晶振 | XTAL OSC XO 106.0000MHZ LVDS SMD | XAL | 106 MHz | LVDS | 3.3V |
| XAL335200.000000K | Renesas晶振 | XTAL OSC XO 200.0000MHZ LVDS SMD | XAL | 200 MHz | LVDS | 3.3V |
| XAL336200.000000I | Renesas晶振 | XTAL OSC XO 200.0000MHZ LVDS SMD | XAL | 200 MHz | LVDS | 3.3V |
| XAL335266.000000K | Renesas晶振 | XTAL OSC XO 266.0000MHZ LVDS SMD | XAL | 266 MHz | LVDS | 3.3V |
| XAL335300.000000K | Renesas晶振 | XTAL OSC XO 300.0000MHZ LVDS SMD | XAL | 300 MHz | LVDS | 3.3V |
| XAL335135.000000K | Renesas晶振 | XTAL OSC XO 135.0000MHZ LVDS SMD | XAL | 135 MHz | LVDS | 3.3V |
| XAL336125.000000I | Renesas晶振 | XTAL OSC XO 125.0000MHZ LVDS SMD | XAL | 125 MHz | LVDS | 3.3V |
| XAL325033.333300K | Renesas晶振 | XTAL OSC XO 33.3333MHZ LVDS SMD | XAL | 33.3333 MHz | LVDS | 2.5V |
| XAL336100.000000I | Renesas晶振 | XTAL OSC XO 100.0000MHZ LVDS SMD | XAL | 100 MHz | LVDS | 3.3V |
| XAL326033.333330I | Renesas晶振 | XTAL OSC XO 33.33333MHZ LVDS | XAL | 33.33333 MHz | LVDS | 2.5V |
| XAL330051.840000K | Renesas晶振 | XTAL OSC XO 51.8400MHZ LVDS SMD | XAL | 51.84 MHz | LVDS | 3.3V |
| XAL326864.000000I | 有源差分晶振 | XTAL OSC XO 864.0000MHZ LVDS SMD | XAL | 864 MHz | LVDS | 2.5V |
| XAL526864.000000I | Renesas晶振 | XTAL OSC XO 864.0000MHZ LVDS SMD | XAL | 864 MHz | LVDS | 2.5V |
| XAL335100.000000K | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAL | 100 MHz | LVDS | 3.3V |
| XAL335080.000000K | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAL | 80 MHz | LVDS | 3.3V |
| XAL535033.000000K | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XAL | 33 MHz | LVDS | 3.3V |
| XAL325500.000000K | Renesas晶振 | XTAL OSC XO 500.0000MHZ LVDS SMD | XAL | 500 MHz | LVDS | 2.5V |
| XAL525500.000000K | Renesas晶振 | XTAL OSC XO 500.0000MHZ LVDS SMD | XAL | 500 MHz | LVDS | 2.5V |
| XAL525780.000000I | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XAL | 780 MHz | LVDS | 2.5V |
| XAL525150.000000K | Renesas晶振 | CLCC 5.00X3.20X1.10 MM, 2.54MM P | XAL | 150 MHz | LVDS | 2.5V |
| XAL335250.000000K | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAL | 250 MHz | LVDS | 3.3V |
| XAL335A00.000000K | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAL | 1 GHz | LVDS | 3.3V |
| XAP736200.000000I | Renesas晶振 | CLCC 7.00X5.00X1.30 MM, 2.54MM P | XAP | 200 MHz | LVPECL | 3.3V |
| XAL335500.000000K | Renesas晶振 | CLCC 3.20X2.50X0.90 MM, 2.10MM P | XAL | 500 MHz | LVDS | 3.3V |
