深圳市康华尔电子作为GEYER格耶品牌正规授权代理,长期为国内工业自动化,车载电子,物联网,智能表计,无线通信等领域客户提供原厂正品GEYER全系列频率元器件,现货库存稳定,技术支持完善,欢迎新老客户来电咨询:0755-27838351.在现代电子系统架构中,频率基准元件是整个设备运行的"心跳",MCU主控,无线射频收发,总线通信协议,定时采样,数据同步等功能,全部依托石英晶体稳定输出的基准频率实现.随着工业智能化,车载电子化进程持续提速,大量设备需要长期在宽温,震动,粉尘,湿热等严苛环境下稳定工作,普通消费级贴片晶振已经难以满足高可靠项目的测试标准,宽温高稳贴片石英晶体的选型,成为硬件工程师在原理图设计,BOM定型阶段重点考量的核心环节.本文将从品牌溯源,KX-7产品家族划分,KX-7F核心电气参数,内部结构工艺,可靠性测试标准,选型要点,应用场景,对比竞品优势,供应链交付保障,康华尔电子配套服务等多个维度,全面拆解这款产品,为硬件研发工程师,采购工程师,质量工程师提供完整的选型参考资料.
一,GEYER格耶品牌:深耕频率控制领域六十载的欧洲专业晶振厂商
GEYER晶振(格耶电子)创立于1964年,总部设立于德国慕尼黑,是欧洲老牌独立石英频率元器件专业制造商,从早期电子产品零售逐步转型,在1992年完成战略聚焦,全线业务专注石英晶体,晶体振荡器,陶瓷谐振器等频率控制产品的研发,晶圆切割,封装,测试与全球销售,至今拥有超过60年的晶体设计与量产经验,在行业内以长周期供货承诺,稳定产品规格,严苛可靠性管控,客制化参数定制能力著称.和市面上很多代工贴牌的元器件品牌不同,GEYER拥有自有设计中心,可靠性实验室以及完整生产链路,核心晶片的切角设计,电极镀膜,封装气密性工艺全部自主把控,不依赖第三方代工厂,这也是其产品在长期稳定性,批次一致性上能够持续保持高水准的底层原因.
在产品路线上,GEYER覆盖音叉晶振,基频贴片石英晶体,XO普通振荡器,VCXO压控振荡器,TCXO温补晶振等全品类频率器件,产品定位区别于日系,台系主打消费电子的晶振品牌,核心赛道瞄准工业自动化,轨道交通,汽车电子,智能电网,计量表计,户外IoT无线设备等高可靠市场.GEYER对外承诺,主流标准型号至少提供20年的长期供货保障,这一点对于汽车,工控这类产品生命周期长达十年甚至更久的行业至关重要,能够有效规避项目量产中后期元器件停产,BOM被迫改版,重新认证带来巨额时间与研发成本损失,也是很多工控,车规项目工程师优先选择GEYER的关键因素.
品牌全球服务网络覆盖欧洲,亚洲,北美,针对亚太市场,GEYER持续完善本地化渠道布局,而深圳市康华尔电子,是GEYER格耶在国内稳定合作的授权代理商.康华尔电子扎根深圳宝安元器件市场多年,专注进口晶振供应链服务,除GEYER格耶之外,同时配套Epson,Citizen,Kyocera,NDK,Abracon,SiTime,Murata等多个主流晶振品牌资源,能够为客户提供一站式频率器件选型,样品申请,参数核对,批量供货,技术答疑服务,打通原厂和国内终端工厂之间的沟通链路,解决客户询价慢,交期不确定,参数匹配困难,真伪难辨等供应链痛点,联系电话:0755-27838351.
二,KX-7产品家族体系梳理,看懂KX-7F的定位
GEYERKX-7是一套统一封装规格的SMD贴片石英晶体产品系列,封装尺寸固定为3.2×2.5×0.8mm(行业常称3225贴片晶振封装),属于小型化贴片无源晶体,全部为基频振荡模式,频率区间覆盖8MHz~80MHz,是工业无线,主控时钟非常通用的封装规格.为适配不同应用的温度等级需求,KX-7内部划分四个子型号版本,不同后缀字母代表不同工作温度区间,这也是选型最容易混淆的地方,很多工程师初次接触KX-7系列,容易把KX-7,KX-7T,KX-7E,KX-7F混为一谈,这里清晰区分:
KX-7标准版:工作温度区间-20℃~+70℃,常规消费电子,室内智能家居,普通外设使用,温度范围窄,成本最低,不适合户外,车载,高温工控箱场景;

KX-7T版本:工业常规宽温,-40℃~+85℃,是工控IoT,LoRa模块,室内工业控制器最常用版本;
KX-7E版本:高温增强版,-40℃~+105℃,适合部分非座舱车载,电源逆变器,密闭工控盒;
KX-7F版本:KX-7家族最高温规格,工作温度-40℃~+125℃,也就是本文重点介绍的型号,同时满足AEC-Q200车规认证,面向车载,大功率工业设备,高温密闭壳体,发动机周边电控单元等极端高温工况,也是KX-7系列可靠性等级最高的型号.
四个版本外形,焊盘定义,封装尺寸完全一致,硬件PCB可以做到兼容,原理图只需要替换型号,不用重新改板,这个兼容设计是KX-7系列很大的优势.客户同一个硬件平台,如果分多个产品梯度,低端室内款用KX-7,标准工业款用KX-7T,高温车载款直接切换KX-7F,PCB布局不用重新调整,极大降低平台化产品的迭代成本.同时全系列KX-7均满足MSL1湿气敏感等级,开封后无需严格管控防潮时间,回流焊适配常规SMT产线,对国内贴片工厂的生产条件友好,降低产线管控难度,减少因为潮湿引发的晶振内部分层,气密性失效问题.
很多客户会产生疑问:同样是3225封装,为什么KX-7F可以做到+125℃长期稳定工作,而普通3225晶振上限大多只有85℃？差异并不只是晶片原材料,而是GEYER针对KX-7F单独调整晶片切角方案,内部电极材料,封装腔体气密性工艺以及老化筛选标准,在出厂前增加高低温循环预老化测试,把高温下频率漂移,ESR上升,停振风险提前筛除,这也是KX-7F和普通KX-7子版本核心差异点.
三,GEYERKX-7F系列核心电气参数详解
KX-7F为无源贴片石英晶体谐振器,无源晶振本身不内置振荡电路,需要搭配MCU内部振荡反相放大器,外部匹配负载电容构成振荡回路,这也是工程师设计电路时必须重点关注负载电容CL的原因.下面系统梳理KX-7F标准规格参数:
封装尺寸:3.2mm×2.5mm×0.8mm,SMD贴片,四脚焊盘,标准3225;
振荡模式:基频Fundamental,不使用泛频,相比泛频晶体,基频晶振起振更稳定,驱动功率更低,杂波更少,不容易出现欠驱动不起振,过驱动加速老化的问题;
频率范围:8.0MHz~80.0MHz,覆盖绝大多数工业主控,无线蓝牙晶振,Sub-G,LoRa射频模块常用时钟频点,常见量产频点包含8MHz,12MHz,16MHz,20MHz,24MHz,25MHz,30MHz,32MHz,40MHz等,同时支持非标准特殊频点定制;
工作温度范围:-40℃~+125℃,存储温度范围-55℃~+125℃,是整个KX-7家族耐温上限最高的型号;
常温频率公差(+25℃):可选±10ppm,±20ppm,±30ppm,±50ppm多档公差,根据项目精度需求选型;
全温区频率稳定性:在-40℃~+125℃完整区间内,标准规格可达±50ppm,也可根据需求做更高稳定等级定制;
负载电容CL:常规可选8pF,10pF,12pF,16pF,20pF等,负载电容参数必须和MCU芯片datasheet要求严格匹配,负载不匹配会直接造成频率偏移,起振困难,低温停振;
等效串联电阻ESR(R1):不同频点ESR上限不同,低频段8MHz典型≤100Ω,高频段ESR指标同步优化,ESR越低,振荡裕量越大,在低温,低压供电场景起振可靠性越强;
驱动功率(DL):必须严格按照规格书限值设计,过驱动会加速石英晶片疲劳,频率漂移加剧,长期使用出现失效;
可靠性认证:AEC-Q200汽车电子无源器件规范,满足车载无源元器件振动,冲击,温循,湿热测试要求,可用于非安全域车载电控单元;

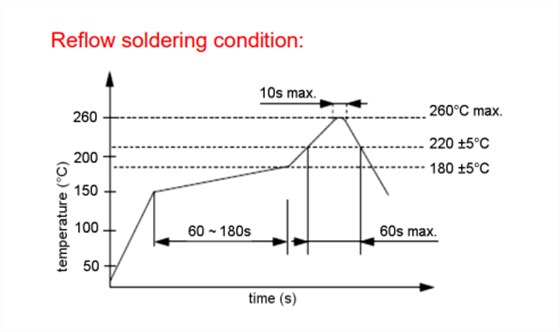

湿气等级MSL:Level1,无防潮时间限制,SMT回流焊兼容无铅焊料标准,峰值温度适配常规260℃回流曲线.
这里需要做一个重要选型提醒:很多客户只看频率和封装,忽略负载电容CL与ESR,这是无源晶振项目最常见的失效源头.同样24MHz的KX-7F,8pF负载和12pF负载的晶体不能直接互换.康华尔电子作为代理,在客户样品阶段会协助核对MCU振荡端口参数,匹配最合适CL规格,规避调试阶段起振,频偏问题,咨询电话0755-27838351.
四,KX-7F的结构设计与核心工艺优势,支撑宽温高可靠性能
石英晶体的本质是利用石英晶体的压电效应,交变电场激励晶片产生机械谐振,输出稳定基准频率.高温工况下,晶片本身的弹性模量,电极,封装,内部应力都会影响频率稳定性,KX-7F的可靠性,来自GEYER在结构和工艺上的针对性优化.
首先是石英晶片切角设计.普通工业晶振采用常规AT切,GEYER针对KX-7F重新优化AT切切割角度曲线,专门校准-40℃至+125℃区间的温度漂移抛物线,让全温段频偏曲线更平缓,避免在100℃以上出现频率快速跳变.普通AT切晶体,当温度超过105℃之后,频偏会急剧恶化,而KX-7F的切角曲线把拐点上移,保证在125℃极限温度下,频率漂移依旧控制在规格窗口之内.
其次是内部电极镀膜工艺.KX-7F采用高稳定性贵金属电极方案,相比廉价铬金电极,在长期高温环境下,电极不易出现氧化,扩散,避免ESR缓慢抬升.很多低价国产3225晶振在持续110℃以上工作几百小时后,ESR持续变大,振荡裕量不足,设备随机死机,丢包,根源就是电极高温老化失效.KX-7F出厂增加高温老化(burn-in)筛选,提前剔除电极附着力不良,晶片内部存在残余应力的不良品.
第三是气密性金属陶瓷封装腔体.KX-7系列为陶瓷基座+金属盖密封封装,并非环氧树脂塑封.塑封晶振在持续高温,湿热环境下,水汽会缓慢渗透进入腔体,腐蚀晶片电极,而密封金属盖+陶瓷基座的气密结构,隔绝水汽,污染物进入腔体,长期RH湿热环境下,参数不会快速劣化.KX-7F批次抽检包含高压蒸煮PCT,温循冲击测试,保证封装密封性能,适合户外露天设备,车载底盘周边器件.
第四是抗振动,抗冲击内部固定结构.针对车载,工程机械这类强振动场景,KX-7F晶片支撑点做缓冲结构优化,降低共振失效风险,通过AEC-Q200对应的随机振动,机械冲击测试.在工程机械控制器,农机电控,叉车仪表这类持续震动的设备上,相比无加固结构的普通贴片晶振,KX-7F出现间歇停振,通信丢包概率大幅降低.
同时,KX-7F的尺寸厚度仅0.8mm,在保证气密陶瓷封装的前提下做到薄型化,满足现在很多车载模块,小型工业传感器的结构高度限制,不会因为晶振高度挤占壳体内部空间,兼顾可靠性与小型化.
五,可靠性测试体系:AEC-Q200车规级验证,适配严苛环境
KX-7F通过AEC-Q200汽车无源元器件规范认证,AEC-Q200是北美汽车电子委员会制定的无源器件可靠性标准,也是目前车载无源元件最通用的准入门槛,一套完整测试项目覆盖环境应力,机械应力,电气寿命多个维度,远严于普通消费电子晶振的国标测试要求.我们把KX-7F需要通过的核心测试项目做说明,方便硬件,质量工程师做项目测试方案对标:
温度循环测试:在-40℃~+125℃之间高低温交替循环,上千次循环之后复测频率,ESR,参数漂移控制在规格允许范围,无内部开路,间歇失效;
高温存储测试:+125℃长期存储老化,持续上千小时,验证晶片,电极,封装长期高温稳定性;
湿热测试THB:85℃/85%RH高湿高温偏压测试,验证封装抗水汽渗透能力;
PCT高压蒸煮:加速湿气侵入测试,快速筛选气密性缺陷批次;
机械冲击:多方向高速冲击模拟车辆颠簸,碰撞工况,检查晶片固定结构不脱片;
随机振动:模拟发动机,工程机械持续振动频谱,排查共振失效;
焊点耐疲劳测试:SMT焊接后冷热循环,评估焊盘和陶瓷基座结合强度,规避PCB温变导致晶振焊点开裂;
耐回流焊测试:多次回流焊之后复测电气参数,适合需要二次返修的PCB板.
需要明确一点:AEC-Q200认证不代表KX-7F可以直接用于汽车功能安全ASIL-D等高安全等级的动力,制动主控,它属于车载通用无源器件,多用于车身控制器,BMS电池管理,车载蓝牙,T-BOX,照明电控,仪表,传感器等非安全域车载单元;如果是功能安全高等级项目,还需要搭配额外失效诊断电路,双时钟冗余架构设计.
除车规认证之外,KX-7F同样符合工业自动化行业通用的IEC环境标准,在风电变桨控制器,光伏逆变器,工业总线IO模块,燃气智能表,消防户外探测设备上,很多终端客户直接引用KX-7F作为主时钟源,替代多款温度上限不足的晶振方案.
六,KX-7F典型应用场景拆解,看懂哪些项目适合选型
凭借-40℃~+125℃宽温,AEC-Q200,3225小封装,基频低ESR的特点,KX-7F的应用集中在常规85℃晶振无法胜任的高温,高可靠赛道,下面分行业详细介绍,方便研发工程师快速匹配自己的产品:
(一)汽车电子(非安全域电控单元)
车载是KX-7F最核心的应用赛道之一.汽车内部不同区域温差极大,发动机舱,底盘周边,电池包附近器件,夏季暴晒加上自身发热,壳体内部温度很容易突破100℃,普通85℃工业晶振长期工作会超出规格.KX-7F适用场景包含车载BMS电池管理系统,车身BCM控制器,车载蓝牙/Sub-G无线模块,T-BOX远程通信盒,车载仪表,车灯驱动控制器,充电桩枪头控制板,车载传感器等.很多国内Tier1零部件厂商,在做车载元器件BOM选型时,优先把KX-7F作为备选时钟晶体,规避高温下通信卡顿,时间计时漂移,采样时序错乱故障.
(二)工业自动化与工程机械
工业PLC远程IO模块,CANopen,Modbus-RTU总线节点,变频器,伺服驱动辅助控制板,工程机械(挖掘机,装载机,农机)电控单元.这类设备常年放置厂房车间,露天工地,冬天低温零下三四十度,夏天密闭电控箱内部高温,同时电机运行带来持续振动.KX-7F稳定的抗振+宽温特性,保证总线通信时序稳定,不会因为温度波动出现总线掉线,采集数据丢包.在很多国产伺服和变频器升级国产化供应链,替换欧美进口晶振的项目中,GEYERKX-7F是非常主流的对标方案.
(三)新能源光伏,储能,风电设备
光伏组串式逆变器,储能BMS,风电变桨控制器,汇流箱采集模块.逆变器功率器件发热严重,PCB板局部温度很高,加上户外昼夜温差巨大,对时钟源的长期稳定性要求苛刻.时钟一旦漂移,会影响并网同步,通讯协议交互,保护逻辑计时,严重时触发设备停机保护.KX-7F宽温稳定性可以保障多年户外长期运行,减少现场运维故障.
(四)户外IoT无线通信,智能计量
LoRaWAN远距离无线采集终端,智能燃气表,水务流量计,电力物联网采集终端,户外环境监测传感器.表计行业很多设备埋地,挂杆露天使用,无散热结构,暴晒之后壳内温度快速上升.同时无线射频模块对于基准频率精度敏感,频偏超标会导致接收灵敏度下降,远距离通信丢包.KX-7F常用频点如32MHz,24MHz,26MHz,30MHz,大量用于Sub-G,蓝牙无线模组基准时钟.
(五)消防安防,轨道交通辅助设备
户外消防探测报警器,隧道监测节点,轨道交通车门辅助控制,站台传感器.轨道交通环境振动大,温差大,对元器件寿命和一致性要求严格,KX-7F长周期供货承诺,适合生命周期长达十余年的轨道交通配套项目,不用担心元器件中途停产.
(六)医疗设备(非植入式)
高温消毒环境的体外检测设备,工业级晶振检测分析仪,设备内部加热腔体周边控制板,需要元器件耐受较高环境温度,且参数一致性高,减少仪器测量误差.
反过来,我们也说明哪些场景不需要选用KX-7F,避免选型浪费成本:室内普通智能家居,消费数码,蓝牙耳机,室内普通传感器,环境温度最高不超过70℃,直接选用KX-7标准版或者KX-7T就足够,成本更优,不需要上KX-7F高温版本.选型的核心逻辑是匹配温度裕量,而不是一味选最高规格.如果您不确定项目温度裕量,频点,负载电容如何匹配,可以联系康华尔电子,0755-27838351,我们安排技术人员协助评估.
七,电路设计要点:KX-7F无源晶振振荡电路设计与调试避坑指南
KX-7F属于无源石英晶体,电路设计的合理性,直接决定能不能充分发挥它宽温高稳的性能,再好的晶振,如果振荡回路设计错误,依旧会出现低温不起振,频偏超标,随机停振等问题,这里整理工程落地高频注意事项:
负载电容CL严格匹配:CL是并联负载电容,两个外接电容C1,C2和PCB寄生电容Cp共同构成等效负载,公式CL=(C1×C2)/(C1+C2)+Cp.MCU规格书标注的CL,必须和晶振规格书CL保持一致.很多工程师忽略PCB走线寄生电容,直接按标称值放电容,高频晶振很容易负载不匹配.PCB布局的时候,晶振到MCU振荡引脚走线尽量短,包地隔离,远离高速数字信号线,电源开关节点,降低寄生电容和干扰;

驱动功率DL控制:不要超过晶振规格书最大驱动电平.部分老款MCU振荡放大器增益很高,容易过驱动,晶片长期疲劳,频偏逐年变大,寿命缩短.调试阶段可以用示波器或者频谱仪评估驱动幅度;
振荡裕量检查:宽温项目必须在高低温箱内全温区(-40℃,常温,+125℃)验证起振,部分晶振常温正常,极限高温/低温下振荡裕量不足,出现间歇性停振,这个问题在样品阶段很难靠常温测试发现;
ESR预留裕量:KX-7F的最大ESR是上限值,选型时尽量选择ESR偏低批次,对于低压MCU(3.3V,2.5V供电)的系统,更低ESR意味着更大振荡裕量;
不要随意并联电阻:反馈电阻一般MCU内部集成,外部额外并联电阻需要仔细评估,容易改变振荡增益;
焊接工艺管控:虽然KX-7F是MSL1,但是回流焊温度曲线依旧按照无铅标准,避免长时间高温烘烤,防止封装应力变化.返修拆焊时温度和时间控制,避免陶瓷基座开裂.
在康华尔电子对接的项目中,超过半数晶振相关技术问题,并不是晶振本身不良,而是负载电容,PCB布局,驱动参数不匹配导致.我们作为代理,在样品阶段可以协助客户核对原理图,评估振荡回路参数,减少研发调试周期.
八,横向对比:KX-7F和同封装竞品的差异化优势
3225封装宽温贴片晶振市场上选择很多,日系,台系,国产都有对应型号,很多采购和工程师会对比,这里客观梳理KX-7F差异化特点,方便BOM评估:
温度上限优势:常规台系,日系3225工业晶振大多上限85℃,少数增强版105℃,原生规格直接到125℃,AEC-Q200认证的型号相对偏少;很多竞品标注125℃,实际是短时峰值温度,长期连续工作推荐上限只有105℃,而GEYERKX-7F规格书定义-40~+125℃为持续工作区间;
长周期供货承诺:这是GEYER非常突出的一点,很多消费向晶振品牌迭代快,型号停产周期短,工控车规项目最怕BOM锁版之后断货,GEYER主流型号承诺20年供货,对长生命周期设备非常友好;
批次一致性与老化筛选:很多低价晶振只做常温测试,KX-7F出厂标配高低温预老化筛选,批次和批次之间频偏,ESR离散度更小,大批量量产之后不良率更低,减少产线维修成本;
基频路线为主:同频点很多竞品用三次泛频晶片,泛频晶振成本更低,但杂波,起振稳定性弱于基频,KX-7F全系基频,射频,高精度计时场景更稳定;
渠道稳定,原厂授权代理:市面上部分欧洲晶振水货,散新料泛滥,参数和规格书不一致,康华尔电子作为正规GEYER代理,所有货源原厂直出,提供原厂出厂COC报告,支持批次追溯,杜绝翻新,散新,参数虚标物料.
当然KX-7F不是所有场景最优解,它定位高可靠,价格高于普通国产,台系85℃工业晶振,如果产品温度条件宽松,成本敏感,KX-7T版本性价比更高.选型本质是在温度裕量,可靠性,成本,交期之间做平衡,康华尔电子可以根据客户项目预算和指标,推荐最合适KX-7家族子型号.
九,供应链,样品,交期与康华尔电子配套服务说明
元器件选型完成之后,供应链交付能力直接决定项目量产节奏,很多研发阶段样品测试通过,量产阶段却遭遇交期拉长,缺货,涨价等问题.GEYER在欧洲自有产能,同时布局亚太测试中心,针对国内授权代理商分配稳定配额.深圳市康华尔电子(GEYER格耶品牌代理)常备KX-7F主流频点现货样品和批量库存,8MHz,12MHz,16MHz,24MHz,25MHz,30MHz,40MHz等常用频点可以快速提供样品供客户送实验室高低温,振动测试.
服务内容包含:
样品申请:支持小批量样品免费或者成本价寄送,提供规格书,测试报告,COC材质证明;
参数定制对接:非常规频点,特殊公差,特殊负载电容规格,对接原厂做定制开发,评估周期和NRE费用;
技术支持:原理图负载匹配咨询,振荡调试问题协助,高低温失效问题联合分析;
批量供货:原厂正规渠道,批次可追溯,提供原厂出厂文件;
多品牌配套:除GEYER格耶之外,同时供应Epson,Citizen,Kyocera,NDK,Abracon,SiTime,Murata等晶振,一站式配齐项目所需XO,TCXO,OCXO,音叉32.768K晶振;
交期沟通:现货型号快速交付,期货型号同步原厂排产计划,提前给客户交期预警,方便生产排程.
无论您是硬件研发工程师正在做前期样品验证,还是采购工程师做BOM比价,寻源,或是质量工程师需要元器件认证资料,都可以直接致电康华尔电子咨询:0755-27838351.
