ECLIPTEK晶振,EB8WS石英晶体,EB8WSDX12-32.768K-TR晶振

ECLIPTEK晶振,EB8WS石英晶体,EB8WSDX12-32.768K-TR晶振

产品简介

32.768K时钟晶振具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

产品详情

Cardinal晶振,进口环保晶振,CX2016晶体

ECLIPTEK晶振,EB8WS石英晶体,EB8WSDX12-32.768K-TR晶振,32.768K时钟晶振具有小型,薄型,轻型的贴片晶振表面音叉型晶体振荡器,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷振荡器外壳更好的耐冲击性.

ECLIPTEK晶振,EB8WS石英晶体,EB8WSDX12-32.768K-TR晶振,ECLIPTEK晶振公司致力于保护环境,作为负责任的企业公民。ECLIPTEK晶振一直在努力解决电子行业的RoHS和无pb合规问题。我们的目标是逐步消除不兼容进口石英晶体产品的使用,为我们的客户提供符合要求的替代产品,以及发布的生命周期的结束,从而提供足够的时间来批准兼容的产品。
ECLIPTEK进口石英晶体已经实施了一项RoHS的合规、无铅(pbfree)计划,以应对人们对其的担忧。铅(铅)和其他用于电子制造的有害物质对环境的影响组件和组件。世界各地的监管机构已经开始立法呼吁企业利用RoHS(无pb)制造工艺和部件。因为这项立法,我们很多人客户要求使用无pb生产工艺和部件的产品符合RoHS指令。Cardinal晶振,进口环保晶振,CX2016晶体

Nominal Frequency 32.768KHz
Frequency Tolerance ±20ppm at 25°C
Frequency Stability Temperature
Coefficient
-0.034ppm/(Change in °C)² Typica
Turn over Temperature 25°C ±5°C
Aging at 25°C ±3ppm/year Maximum
Operating Temperature Range -40°C to +125°C
Load Capacitance 12.5pF Parallel Resonant
Shunt Capacitance 1.0pF Typica
Motional Capacitance 3.0fF Typica
Equivalent Series Resistance 70,000 Ohms Maximum
Mode of Operation Fundamental
Drive Level 1µWatt Maximum
Storage Temperature Range -55°C to +125°C
Insulation Resistance Measured at 100Vdc
500 Megaohms Minimum
Cardinal晶振,进口环保晶振,CX2016晶体

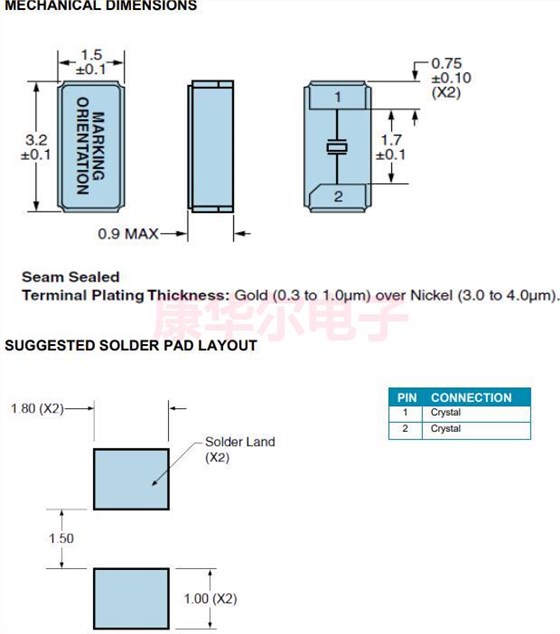

EB8WS 尺寸Cardinal晶振,进口环保晶振,CX2016晶体

安装时注意事项

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至石英SMD晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

存储事项
(1)在更高或更低温度或高湿度环境下长时间保存进口环保晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).
(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

超声波清洗

(1)使用AT-切割晶体和表面声波(SAW)谐振器/声表面滤波器的产品,可以通过超声波进行清洗.但是,在某些条件下,晶体特性可能会受到影响,而且内部线路可能受到损坏.确保已事先检查系统的适用性.ECLIPTEK晶振,EB8WS石英晶体,EB8WSDX12-32.768K-TR晶振.

(2)使用音叉晶体和陀螺仪传感器的产品无法确保能够通过超声波方法进行清洗,因为晶体可能受到破坏.

(3)请勿清洗开启式产品

(4)对于可清洗产品,应避免使用可能对石英晶体谐振器产生负面影响的清洗剂或溶剂等.

(5)焊料助焊剂的残留会吸收水分并凝固.这会引起诸如位移等其它现象.这将会负面影响晶振的可靠性和质量.请清理残余的助焊剂并烘干PCB.Cardinal晶振,进口环保晶振,CX2016晶体

ECLIPTEK欧美晶振在“制造、使用、有效利用、再利用”这样一个压电石英晶体产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好“防止地球变暖、有效利用资源、对化学物质进行管理”,实现与地球的和谐相处.

ECLIPTEK晶振集团将有效率的使用自然资源和能源,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.ECLIPTEK晶振,EB8WS石英晶体,EB8WSDX12-32.768K-TR晶振.

致力于环境保护,包括预防污染.在音叉晶振产品的规划到制造、运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,所生产的环保贴片晶振广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-CardinalI),努力提高环境性能,不断改善运用系统.

ECLIPTEK晶振所有的经营组织都将积极应用国际标准以及适用的法律法规.为促进合理有效的公共政策的制订实施加强战略联系.

EB8WS 11
