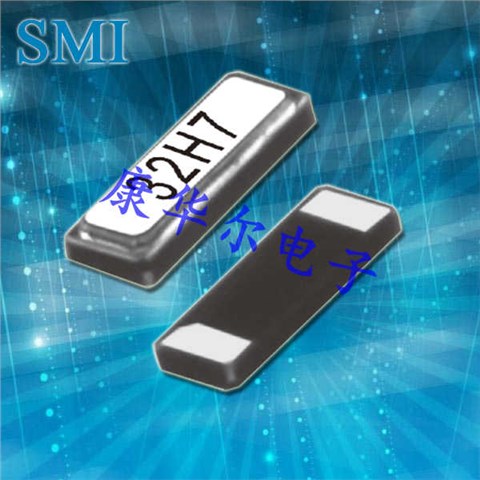

SMI晶振,贴片晶振,415SMX晶振,SMI4115贴片晶振,体积非常小的贴片晶振器件,是民用小型无线数码产品的俱佳选择,小体积的晶振被广泛应用到,手机蓝牙,卫星定位系统,无线通讯集,高精度和高频率的稳定性能,非常好的减少电磁干扰的影响,是民用无线数码产品较好的选择,符合RoHS/无铅.
晶振高精密点胶技术:网络差分晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.
SMI是Crystal Technology的新兴领导者.在积极的研究和努力的基础上,我们积极为电子社会做出贡献,迅速开发出先进的32.768K系列晶振.我们专注于最新的SMD版本的晶体单元,时钟OSC,TCXO,VCXO,OCXO和MCF.并提供高质量和高稳定性的产品,并具有从16.000kHz(低)到350.000MHz(高)频率的高可靠数据,严格的质量控制和严格的运输检查.除了SMD版本,我们还可以提供通孔类型的产品.
|

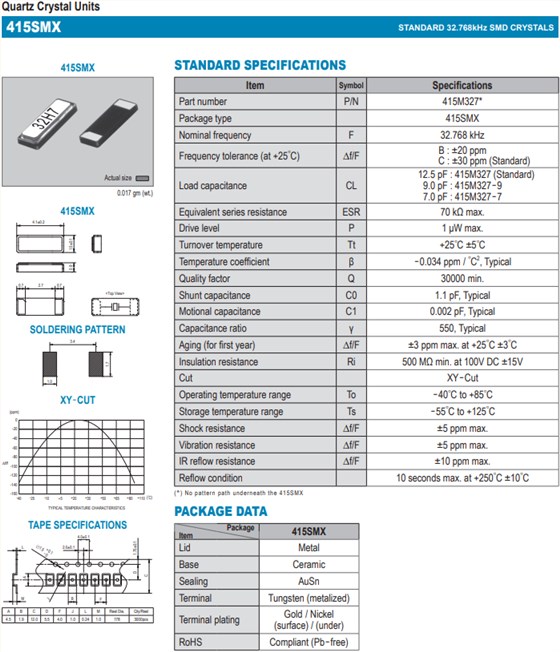

SMI晶振规格 |
单位 |
415SMX晶振 |
石英晶振基本条件 |
|
标准频率 |
f_nom |
32.768KHz |
标准频率 |
|
储存温度 |
T_stg |
-55°C~+125°C
|
裸存 |
|
工作温度 |
T_use |
-40~ +85℃ |
标准温度 |
|
激励功率 |
DL |
200μWMax. |
推荐:1μW～100μW |
|
频率公差 |
f_—l |
±20~±30×10-6 |
+25°C对于超出标准的规格说明,
|
|
频率温度特征 |
f_tem |
±50×10-6(-20~+70℃) |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
7pF,9pF,12.5pF |
超出标准说明,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C—+85°C,DL=100μW |
|
频率老化 |
f_age |
±5×10-6/yearMax. |
+25°C,第一年 |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发石英晶振功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近4115石英贴片晶振的地方(在20mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.
抗冲击
贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
辐射
暴露于辐射环境会导致石英钟表晶振性能受到损害,因此应避免照射.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解进口晶振或包装材料的环境下使用或储藏这些产品.
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
