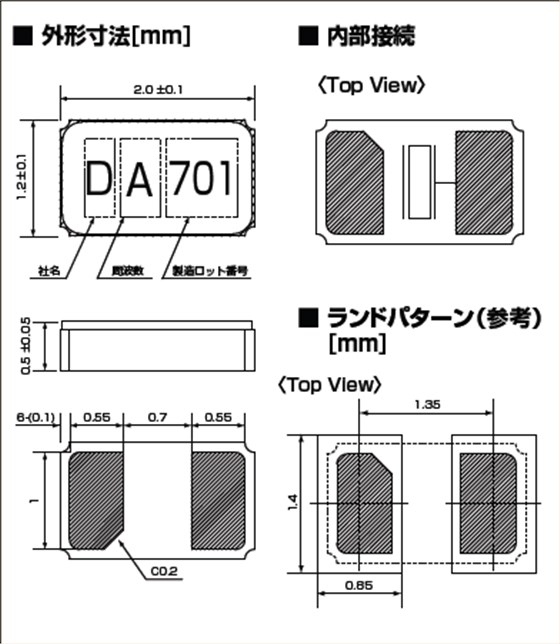

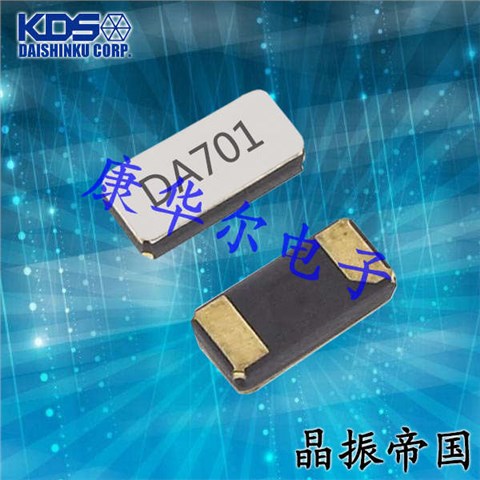

KDS晶振,贴片晶振,DST210AC晶振,石英SMD晶振

此款SMD晶体并且可以承受回流焊接的高的波峰焊接,回流焊接等,贴片表晶主要特点是该产品排带包装,焊接模式主要使用SMT焊接,给现代SMT工艺带来高的速的工作效率,32.768K系列产品本身具有体积小,厚度薄,重量轻等特点.

日本大真空株式会社KDS晶振品牌实力见证未来,KDS晶振集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有石英晶体振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.

KDS晶振,贴片晶振,DST210AC晶振,石英SMD晶振,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

石英晶振高精度晶片的抛光技术：日本进口晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

KDS晶振	单位	DST210AC	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-40°C ～+85°C	标准温度
激励功率	DL	0.5μW Max.	推荐:10μW
频率公差	f_— l	± 20× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	7pF~12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

关于机械性冲击

(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损.在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件.

(2)SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作.

(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作.

KDS晶振KHZ晶振型号表:

KDS晶振集团实施创新战略,提高自主创新能力,确保公司可持续发展.实施节约战略,提高建设节约环保型企业能力,确保实现节能环保规划目标.KDS晶振,贴片晶振,DST210AC晶振,石英SMD晶振

致力于环境保护,包括预防污染.在2012贴片晶振产品的规划到制造,运行维修等整个过程中,努力提供环保型的产品和服务.在业务活动中,努力节约资源并节省能源,致力于减少废弃物和再生资源的回收利用.在积极公开有关环境的信息的同时,通过支持环保活动,广泛地为社会作贡献.致力于保护生物多样性和可持续利用.切实运行环境管理系统PDmCA(Plan-Do-multiple Check-Act),努力提高环境性能,不断改善运用系统.

KDS晶振,贴片晶振,石英晶体振荡器在"制造,使用,有效利用,再利用"这样一个32.768K贴片晶振产品生命周期中,努力创造丰富的价值,给社会带来温馨和安宁,感动和惊喜,同时为减少环境影响,努力做好"防止地球变暖,有效利用资源,对化学物质进行管理",实现与地球的和谐相处.
