自1881年创业以来,精工晶振公司已不断地向全世界推出了各种具有革新性的商品和服务. 比如有源晶振,贴片晶振, 石英晶振,有源晶振,石英晶体振荡器等.以腕表,电子元器件,系统解决方案的3大业务为轴心,推进各种业务,在全球范围内开展各项活动.

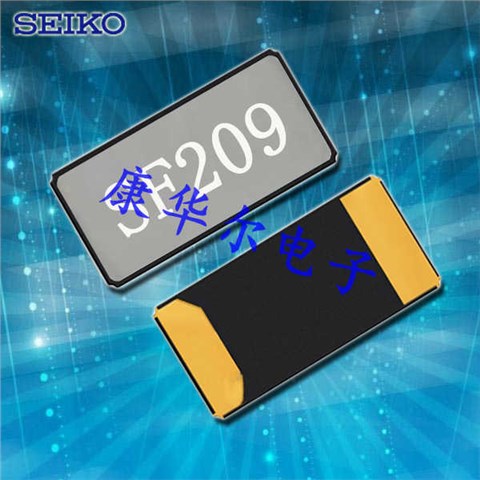

精工晶振,贴片晶振,SC-20T晶振,金属面振子,产品适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高的稳定度,小型,质量轻等产品特点,产品本身编带包装方式,可对应自动高的速贴片机应用,以及高的温回流焊接(产品无铅对应),为无铅产品.
石英晶振的切割设计:用不同角度对日本进口晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.
精工晶振 |
单位 |
SC-20T |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ
|
标准频率 |
储存温度 |
T_stg |
-55°C ~ +125°C |
裸存 |
工作温度 |
T_use |
-40°C ~+85°C |
标准温度 |
激励功率 |
DL |
1.0μW Max |
推荐:10μW |
频率公差 |
f_— l |
± 20× 10-6 |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
30 × 10-6,±50 × 10-6 |
超出标准的规格请联系我们. |
负载电容 |
CL |
6.0pF~12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.
精工晶振KHZ晶振型号表:
日本精工株式会社精工晶振通过引进环境会计,公布CO2排放量等措施推进环境的可视化,在金属面晶振商品的开发,制造,销售,服务等各种过程中,致力于减少温室效应气体.
提供从材料的选定到废弃过程中考虑环境质量的千赫兹无源晶体产品.加强制度建设,深化环境监管,向环境污染宣战,促进经济与环境协调发展.
积极参与公司内部活动和地区环境改善活动,为社会做出贡献,实现公司的社会责任.实施公司内部环境培训和训练,推进防污染和环保活动.遵守国内外法律,遵守与客户和地区的约定事项,与日常业务相融合,努力开展继续改善环境的工作.精工晶振,贴片晶振,SC-20T晶振,金属面振子
