ETDB晶振,3*8mm圆柱型插件石英晶体,KHZ时钟模块石英谐振器

鸿星晶振已经成为全球从事石英晶振频率控制组件的重要制造商之一,致力于插件晶振(DIP)与(SMD)贴片晶振,有源晶振,压控温补晶体振荡器系列产品之研发、设计、生产与营销.鸿星晶振致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进.

鸿星晶振,石英晶振,ETDB晶振,圆柱型晶振,普通石英晶振,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高的稳定性,高的可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能.

石英晶振真空退火技术:晶振高真空退火处理是消除石英钟表晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

鸿星晶振	单位	ETDB	石英晶振基本条件
标准频率	f_nom	32.768KHz	标准频率
储存温度	T_stg	-20°C ～ +70°C	裸存
工作温度	T_use	-10°C ～+60°C	标准温度
激励功率	DL	1μW Max	推荐:10μW
频率公差	f_— l	±10ppm,±20ppm,±100ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5× 10^-6/year Max.	+25°C,第一年

关于机械性冲击

(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损.在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件.

(2)SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作.

(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作.

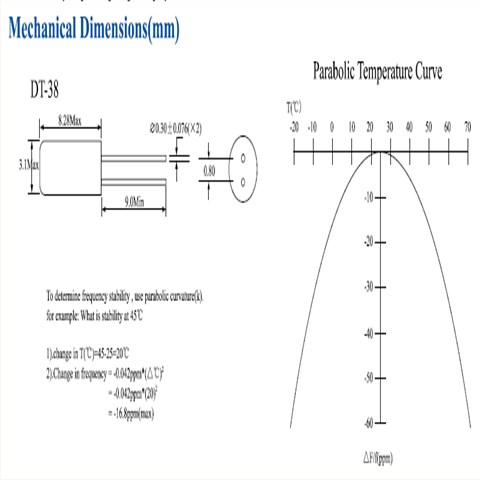

鸿星晶振KHZ晶振型号表:

title

K级料号

鸿星晶振科技股份有限公司,依据'ISO 14001环境/OHSAS-18001安卫管理系统'要求制定本'环境/安卫手册',以界定本公司环境/安卫管理系统之范围,包括任何排除之细节及调整,并指引环境/安卫管理系统与各书面,,办法书之对应关系,包含在环境/安卫管理系统内之流程顺序及交互作用的描述.本公司环境/安卫管理系统之适用范围包含公司所有的活动,32.768KHz晶振产品及服务.

1.为环境保护和降低成本开发绿色技术.

2.为协调发展,共同参与社会的环境、健康与安全的改善活动.

3.在产品的整个生命周期内确定、评价和改进重要的环境、健康和安全因素.

4.建立和维护以国际协定和国家环境、健康与安全法律法规为基础的企业内部标准.

5.为防止事故的发生和制造清洁的生产环境,开发生产进口3*8时钟晶振过程的安全技术,明确紧急状态反应的职责.鸿星晶振,石英晶振,ETDB晶振,圆柱型晶振
