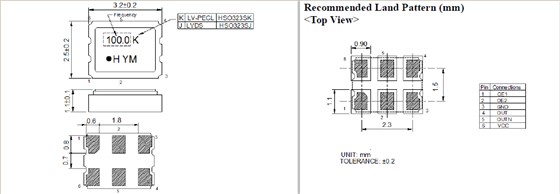

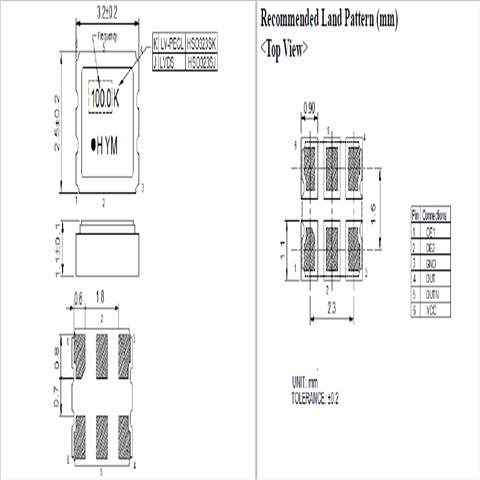

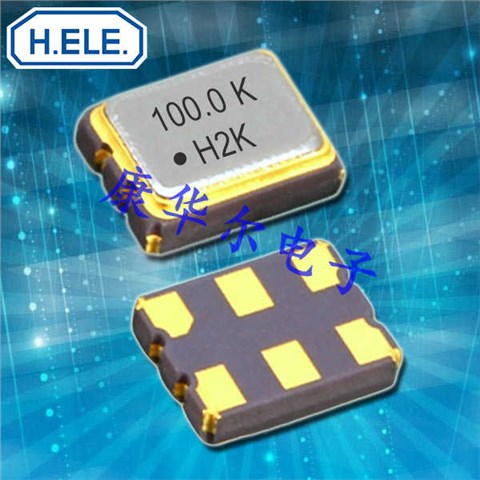

加高晶振,加高有源晶振,HSO323S石英振荡器

3225有源晶振适用于汽车电子领域的表面贴片型石英晶振,本产品已被确定的高信赖性适合用于汽车电子部件,晶体在严酷的环境条件下也能发挥稳定的起振特性,晶振本身具有耐热,耐振,耐冲击等优良的耐环境特性,满足无铅焊接的高温回流温度曲线要求,符合AEC-Q200认证.

加高晶振,有源晶振,HSO323S晶振,普通有源晶振,具有适合于移动通信设备用途的高稳定的频率温度特性.为对应低电源电压的产品.(可对应DC+2.5V±0.1V/3.3V±0.1V )高度:高1.5mm,体积:0.047 cm3,重量:0.024g,小型,轻型.低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的回流温度曲线要求.

贴片晶振晶片边缘处理技术:有源晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

我们致力于建立深厚的顾客信赖关系及满意度的提升.为达到全面服务客户对于石英晶体振荡器,陶瓷振动子,32.768K,时钟晶体,压电石英晶体需求、制造质量与价格优势,我们在台湾、大陆及泰国皆拥有生产工厂,并且提供多元化的网路服务,配置多国语言能力之销售团队,使我们能够与国际客户群进行有效的沟通,取得客户的支持及认可,国内外客户皆可透过各地的销售办事处和经销商,取得完整即时的需求回应及服务.

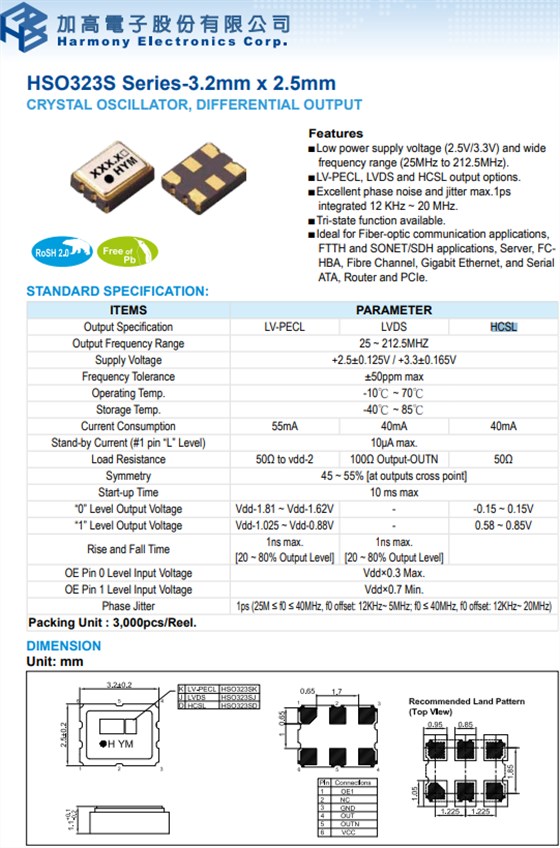

加高晶振	HSO323S晶振
输出类型	LVDS/LV-PECL/HCSL
输出负载
振荡模式	基本/第三泛音
电源电压	+2.5V,3.3V
频率范围	25~212.5MHz
频率稳定度	±50ppm
工作温度	-10~+70℃
保存温度	-40~+85℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max.
相位抖动（12兆赫~20兆赫）	1个PS最大。
老化率	±3 ppm /年最大。

在一个不同扩张系数电路板(环氧玻璃)上焊接数码家电晶振产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.

在更高或更低温度或高湿度环境下长时间保存进口石英晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英贴片晶振或包装材料的环境下使用或储藏这些产品.

加高晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

过去加高晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

加高晶振集团将：不论何时何地在生产石英晶振的过程中尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

加高晶振集团将确保其产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动.在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

加高团将有效率的使用自然资源和能源生产有源晶振,以便从源头减少废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
