NDK晶振,贴片晶振,NX3225GB晶振,NX3225GB-20MHZ-STD-CRA-2晶振,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊接的高的温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.
石英晶振在选用低相位抖动晶振时应注意温度范围、晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.
|
NDK晶振 |
单位 |
NX3225GD |
石英晶振基本条件 |
|
标准频率 |
f_nom |
7.98~12MHz
|
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +150°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +150°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:10μW |
|
频率公差 |
f_— l |
±50 × 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
30 × 10-6，±50 × 10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |

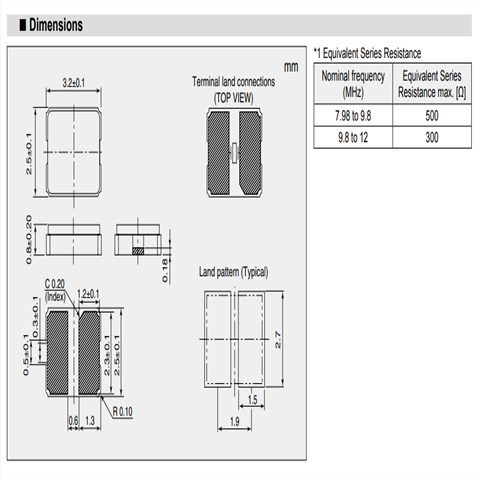

如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±1× 10-6/±5× 10-6/ year Max. |
+25°C,第一年 |
NDK晶振NX3225GD料号系列编码表:
原厂编码
厂家
型号
系列
频率
频率稳定度
包装/封装
尺寸
高度
NX3225GD-8MHZ-STD-CRA-3
NDK
NX3225GD
MHz
8MHz
±150ppm
2-SMD
(3.20mm x 2.50mm)
(1.00mm)
NX1612AA-26MHZ STD-CSI-3
NDK
NX1612AA
MHz
26MHz
±25ppm
4-SMD
(1.60mm x 1.20mm)
(0.35mm)
NX3225GD-10.000M-STD-CRA-3
NDK
NX3225GD
MHz
10MHz
±150ppm
2-SMD
(3.20mm x 2.50mm)
(1.00mm)
NX1612AA-26MHZ-TI2
NDK
NX1612AA
MHz
26MHz
±20ppm
4-SMD
(1.60mm x 1.20mm)
(0.35mm)
NX1612AA-26MHZ STD-CSI-1
NDK
NX1612AA
MHz
26MHz
±20ppm
4-SMD
(1.60mm x 1.20mm)
(0.35mm)
NX1612AA-40MHZ-EXS00A-CS05020
NDK
NX1612AA
MHz
40MHz
±30ppm
4-SMD
(1.60mm x 1.20mm)
(0.30mm)
关于机械性冲击
(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损.在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件.
(2)SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作
(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作.
