日本电波工业株式NDK晶振经营范围:晶体谐振器、石英晶体振荡器等晶体元器件、应用器件、石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振,人工水晶及芯片等的晶体相关产品的制造与销售.

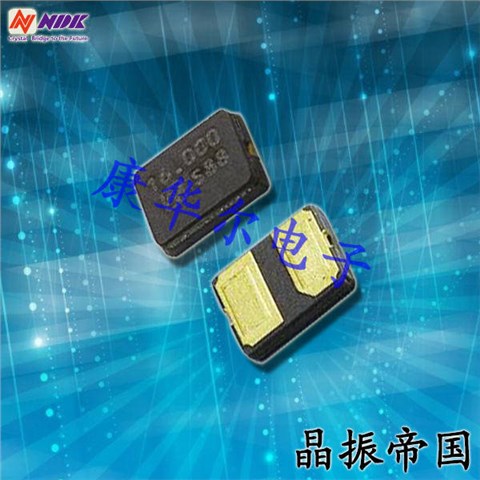

NDK晶振,贴片晶振,NX3225GB晶振,NX3225GB-20MHZ-STD-CRA-2晶振,在极端严酷的环境条件下,晶振也能正常工作,产品本身编带包装方式,可对应自动高的速贴片机应用,以及高的温回流焊接(产品无铅对应),满足无铅焊接的回流温度曲线要求,为无铅产品.
石英晶振的切割设计：用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把基站晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.
|

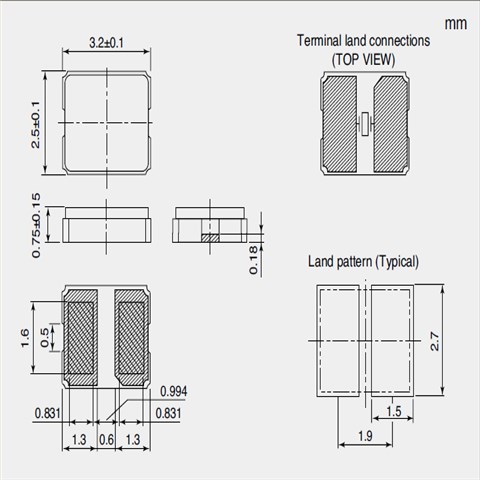

NDK晶振 |
单位 |
NX3225GB |
石英晶振基本条件 |
|
标准频率 |
f_nom |
12~50MHz
|
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +150°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +150°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:10μW |
|
频率公差 |
f_— l |
±50 × 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
30 × 10-6，±50 × 10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
不同负载要求,请联系我们. |
|
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±1× 10-6/±5× 10-6/ year Max. |
+25°C,第一年 |
NDK晶振NX3225GB料号系列编码表:
原厂编码
厂家
型号
系列
频率
频率稳定度
包装/封装
尺寸
高度
NX2520SG-19.2M-STD-CTX-1
NDK
NX2520SG
MHz
19.2MHz
±12ppm
4-SMD
(2.50mm x 2.00mm)
(1.00mm)
NX3225GB-20MHZ-STD-CRA-2
NDK
NX3225GB
MHz
20MHz
±150ppm
2-SMD
(3.20mm x 2.50mm)
(0.90mm)
NX3225GB-16M-STD-CRA-2
NDK
NX3225GB
MHz
16MHz
±150ppm
2-SMD
(3.20mm x 2.50mm)
(0.90mm)
NX2520SG-26M-STD-CTX-1
NDK
NX2520SG
MHz
26MHz
±12ppm
4-SMD
(2.50mm x 2.00mm)
(1.00mm)
NX2520SG-38.4M-STD-CTX-1
NDK
NX2520SG
MHz
38.4MHz
±12ppm
4-SMD
(2.50mm x 2.00mm)
(1.00mm)
使用环境(温度和湿度)
请在规定的温度范围内使用石英晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.
晶振/石英晶体谐振器
激励功率
在晶振上施加过多驱动力,会导致产品特性受到损害或破坏.电路设计必须能够维持适当的激励功率 .
负极电阻
除非石英晶体振荡器回路中分配足够多的负极电阻,否则振荡或振荡启动时间可能会增加.
负载电容
有源晶振振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容.
NDKMHZ晶振型号表:
日本电波工业株式NDK晶振由于制造普通晶体振荡器(PXO)、压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等涉及高温处理,所以需要大量电力的过程.通过使小体积3225晶振产品更加紧凑,可以增加每个工序引入的零件数量.设备功耗几乎不影响零件数量.因此,每个产品的功耗减少由于增加的部件的数量,然后抑制二氧化碳排放.与这项改革,减少功耗设备也实施.为了快速响应我们的客户需求,我们整合了我们的基本技术,设计技术,生产技术和制造技术,成功地减少和减轻产品使用最先进的技术.
NDK晶振集团作为"地球内企业",在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于"CSR经营"和"环境经营".为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动.NDK晶振,贴片晶振,NX3225GB晶振,NX3225GB-20MHZ-STD-CRA-2晶振
