日本电波工业株式NDK晶振会社作为世界一流厂家的使命和责任,要始终在行业中起带头作用.为客户提供高质量的服务与基站晶振,石英晶振,有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振.追求使用更方便、更稳定的发振源,创造更高的附加价值.

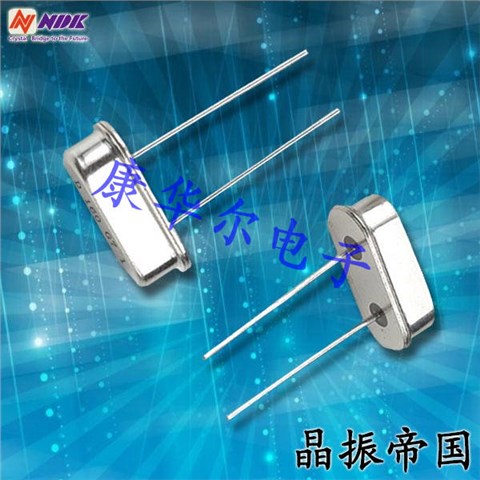

NDK晶振,石英晶振,AT-41晶振,插件晶振,产品本身设计合理,成本和性能良好,产品被广泛应用于平板电脑,MP5,数码相机,USB接口佳选择,包含RoHS指令豁免的密封玻璃中的铅.
石英晶振真空退火技术:5G模块晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

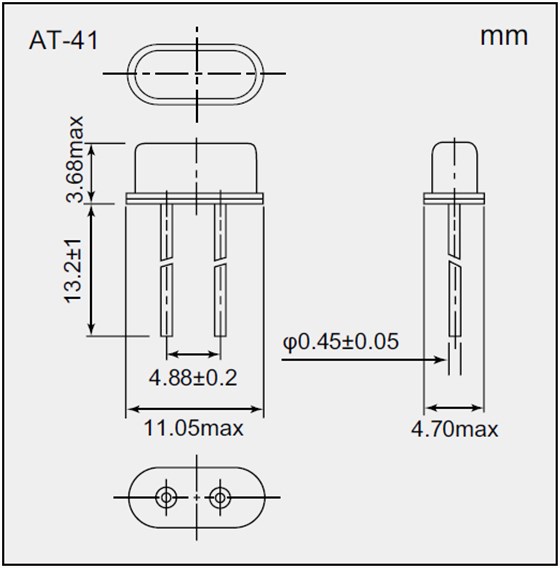

NDK晶振 |
单位 |
AT-41 |
石英晶振基本条件 |
标准频率 |
f_nom |
3~75MHz
|
标准频率 |
储存温度 |
T_stg |
-40°C ~ +85°C |
裸存 |
工作温度 |
T_use |
-10°C ~+70°C |
标准温度 |
激励功率 |
DL |
1000μW Max. |
推荐:10μW |
频率公差 |
f_— l |
± 20× 10-6 |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
30 × 10-6,±50 × 10-6 |
超出标准的规格请联系我们. |
负载电容 |
CL |
16pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±1× 10-6/±5× 10-6/year Max. |
+25°C,第一年 |
PCB设计指导
(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.
(2)在设计时请参考相应的推荐封装.
(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.
(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.
存储事项
(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.
正常温度和湿度:
温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).
(2)请仔细处理有源晶振内外盒与卷带.外部压力会导致卷带受到损坏.
NDKMHZ晶振型号表:
日本电波工业株式NDK晶振由于制造普通晶体振荡器(PXO)、压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等涉及高温处理,所以需要大量电力的过程.通过使产品更加紧凑,可以增加每个工序引入的零件数量.设备功耗几乎不影响零件数量.因此,每个插件石英晶振产品的功耗减少由于增加的部件的数量,然后抑制二氧化碳排放.与这项改革,减少功耗设备也实施.为了快速响应我们的客户需求,我们整合了我们的基本技术,设计技术,生产技术和制造技术,成功地减少和减轻产品使用最先进的技术.
NDK晶振集团作为"地球内企业",在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于"CSR经营"和"环境经营".为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动.NDK晶振,石英晶振,AT-41晶振,插件晶振
