SMD-49晶振,金属封装大贴片晶振,日产49S系列石英晶体

日本大真空株式会社KDS晶振品牌实力见证未来,KDS晶振集团总公司位于日本兵库县加古川,在泰国,印度尼西亚,台湾,中国天津这些大城市均有压控温补晶体振荡器,贴片晶振,陶瓷雾化片,32.768K钟表晶振,温补晶振的生产工厂,而天津KDS晶振工厂是全球石英晶振生产最大量的工厂,自从1993年在天津投产以来,技术更新从未间断.

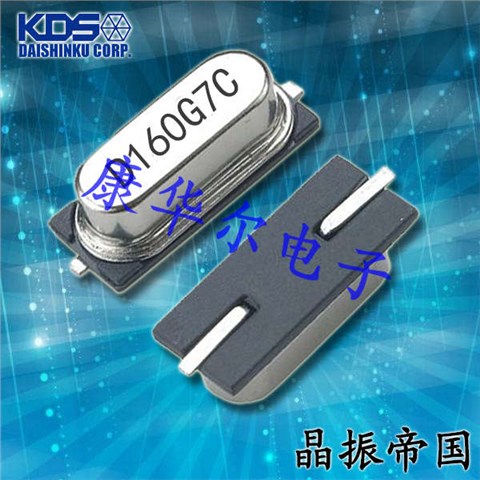

KDS晶振,贴片晶振,SMD-49晶振,49系列晶振,适合使用在汽车电子领域中,也是特别要求高的可靠性的引擎控制用CPU的时钟部分.低频晶振可从4MHz起对应,小型,薄型具备强防焊裂性,石英晶体在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接以及高的温回流温度曲线要求,符合AEC-Q200标准.

石英晶振的切割设计：用不同角度对日本进口晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.

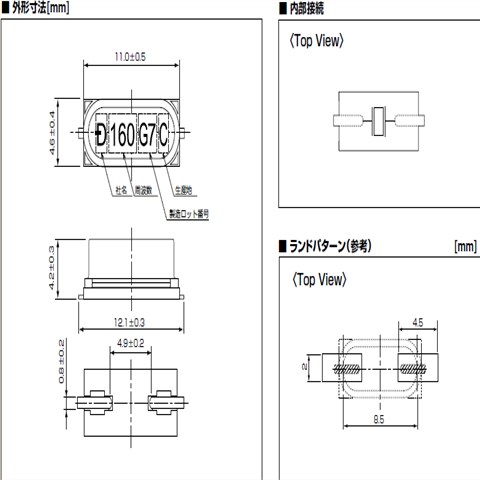

KDS晶振	单位	SMD-49	石英晶振基本条件
标准频率	f_nom	4~8MHZ	标准频率
储存温度	T_stg	-40°C ～ +150°C	裸存
工作温度	T_use	-40°C ～+125°C	标准温度
激励功率	DL	300μW Max	推荐:10μW
频率公差	f_— l	± 30× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	8pF,10pF,12pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5× 10^-6/year Max.	+25°C,第一年

每个封装类型的注意事项

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

(3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.
