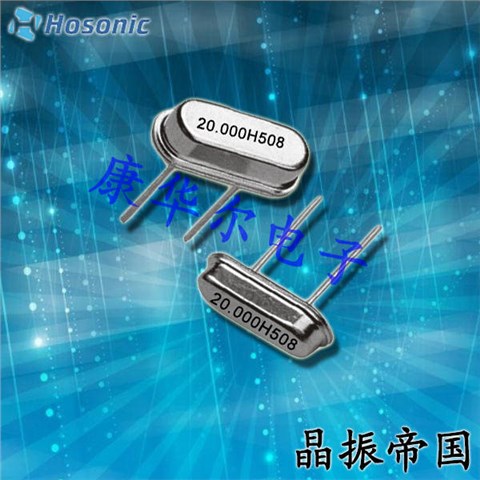

E49A晶振,E49A11E0X000JE晶振,金属面封装插件石英晶体

鸿星晶振已经成为全球从事石英晶振频率控制组件的重要制造商之一,致力于插件晶振(DIP)与(SMD)贴片晶振,有源晶振,压控温补晶体振荡器系列产品之研发、设计、生产与营销.鸿星晶振致力于提供客户最优异的质量、服务及价值,专注于专业创新并鼓励员工以团队合作及积极成长的态度与时俱进.

鸿星晶振,贴片晶振,E49A晶振,E49A11E0X000JE晶振,石英晶振外观使用金属材料封装的,具有高的稳定性,高的可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高的可靠性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求.

石英晶振的切割设计:用不同角度对晶振的低功耗晶振进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.

鸿星晶振	单位	E49A	石英晶振基本条件
标准频率	f_nom	3.2-66.0MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-20°C ～+85°C	标准温度
激励功率	DL	500μW Max	推荐:10μW
频率公差	f_— l	±10ppm,±30ppm,±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	10pF~	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5× 10^-6/year Max.	+25°C,第一年

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

鸿星晶振MHZ晶振型号表:
