富士晶体,Fujicom Crystal,FTC-30C石英晶振

3225mm体积的温补晶振(TCXO),是目前有源晶振中体积较小的一款,产品本身带温度补偿作用的晶体振荡器,该体积产品适合于导航,以及卫星通讯系统,智能电话等多用途的高稳定的频率温度特性晶振.外观采用金属封装,具有充分的密封性能,晶振本身能确保其高可靠性,采用编带包装,可对应产品应用到自动贴片机告诉安装,满足无铅焊接的高温回流温度曲线要求.

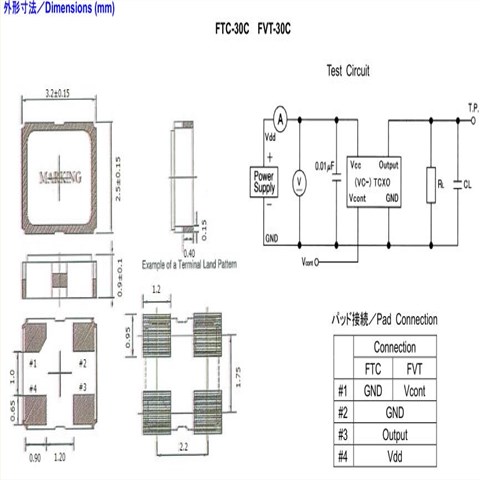

富士晶振,压控晶振,FTC-30C晶振,3225进口晶振,对应低电源电压的产品.(DC+1.8V±0.1V to +2.9V±0.1V对应IC可能) 高度:高0.9 mm,体积:3.2*2.5*0.9,重量:0.008 g,小型,轻型,低消耗电流,表面贴片型产品.(可对应回流焊)无铅产品.满足无铅焊盘的高温回流温度曲线要求,带有AFC(频率控制)功能,Enable/Disable功能,产品本身可根据使用需要进行选择.

与其它电子元件相似,石英晶体振荡器亦采用愈来愈小型的封装.通常,较小型的器件比较大型的表面贴装或穿孔封装器件更昂贵.所以,小型封装的石英晶振往往要在性能、输出选择和频率选择之间作出折衷.

富士晶振公司股份有限公司位于日本山梨县南都留郡富士河口湖町胜山1430-1,富士晶振公司主要以贴片晶振,电子元件,三端稳压管,LED照明,高压电容器,薄膜电容器等产品的生产与开发,在于2013年开始处理,软件的开发,今后在有线、无线通信设备的本公司商品化目标.今后更能迅速满足市场的需求.目前针对中国市场主要以石英晶振,石英晶体谐振器,有源晶振系列产品作为主打.

富士晶振规格	符号	FTC-30C	条件
输出频率范围	f0	8~52.0MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	VCC	+1.8V~+3.3V	请联系我们以了解更多相关信息
储存温度	T_stg	-40℃~+125℃	裸存
工作温度	T_use	-40℃~+85℃	请联系我们查看更多资料www.ndkcrystal.net/
频率稳定度	f_tol	±2.0×10-6
功耗	ICC	3.5mAMax.	无负载条件、最大工作频率
待机电流	I_std	3.3μAMax.	ST=GND
占空比	SYM	45%to55%	50%VDD极,CMOS≦10pF
输出电压	VOH	VCC-0.4VMin.
	VOL	0.4VMax.
输出负载条件	L_CMOS	10pFMax.
输入电压	VIH	80%VCCMax.	ST终端
	VIL	20%VCCMax.
上升/下降时间	tr/tf	4nsMax.	20%VCC~80%VCC极,CMOS=10pF
振荡启动时间	t_str	3msMax.	t=0at90%
频率老化	f_aging	±3×10-6/yearMax.	+25℃,初年度,第一年

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发3225有源晶振功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近数码家电晶振的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解进口石英晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
