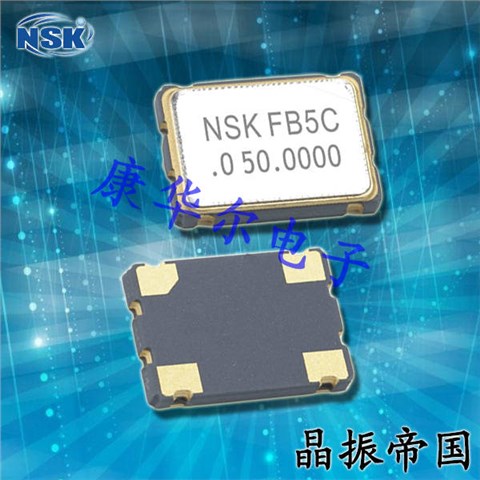

NSK晶振,有源晶振,NAOH晶振,进口5032有源晶振,小体积贴片时钟晶体谐振器,是贴片音叉晶体,千赫频率元件,应用于时钟模块,智能手机,导航定位系统,因产品本身体积小,贴片编带型,可应用于高性能自动贴片焊盘,被广泛应用到各种小巧的便携式消费电子数码时间产品,环保性能符合ROHS/无铅认证.
有源晶振高频振荡器使用IC与晶片设计匹配技术:5032振荡器是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有石英晶体振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.
台湾津绽NSK晶振科技是专业的石英晶振,普通有源晶振,压控振荡器,陶瓷晶振,声表面谐振器,贴片晶振制作商,公司创于台湾1996年成立,创建品牌为[NSK]1997年在香港成立分公司,1998年在深圳成立分部,2001年到广东省东莞市投资建厂,主要生产石英晶体谐振器,无源晶振,与石英晶体振荡器,有源晶振,东冠生产线主要生产小尺寸SMD贴片晶振系列.

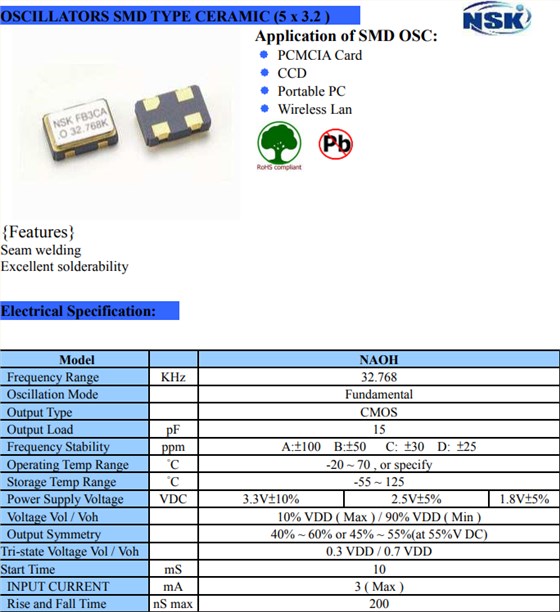

NSK晶振 |
NAOH晶振 |
输出类型 |
CMOS |
输出负载 |
15pF |
振荡模式 |
基本/第三泛音 |
电源电压 |
+1.8,+2.5V,+3.3V |
频率范围 |
32.768KHz |
频率稳定度 |
±25,±30,±50,±100ppm |
工作温度 |
-20~+70℃ |
保存温度 |
-55~+125℃ |
电压卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
启动时间 |
5 ms Max. |
相位抖动(12兆赫~20兆赫) |
1个PS最大。 |
老化率 |
±3 ppm /年最大。 |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发贴片晶振功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将输出负载安装在尽可能靠近石英钟表晶振的地方(在20mm范围之间).
在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷谐振器产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.
自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.
加热包装材料至+150°C以上会破坏产品特性或损害进口石英晶振.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.
在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.
津绽晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.
过去NSK晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.
津绽晶振集团将:不论何时何地在石英晶振生产的同时尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.
津绽晶振通过追求以QMEMS技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低环境负荷作为一种顾客价值提供给顾客.
创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振,石英晶振,无源晶振,压控振荡器等水晶元器件及其关联产品;并且构筑和革新既可以降低环境负荷又可以提高生产性的生产流程的活动.
