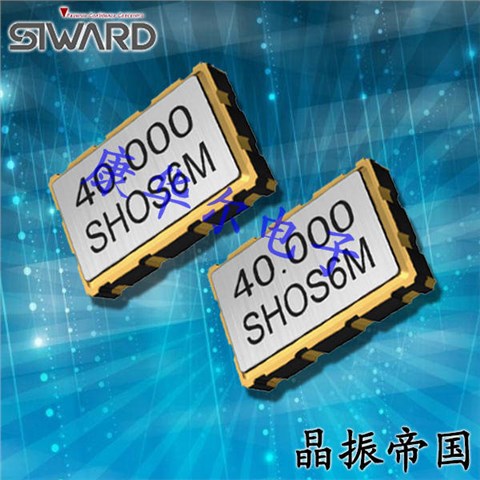

希华晶振,有源晶振,OSC73晶振,贴片晶振,贴片式石英晶体振荡器,低电压启动功率,并且有多种电压供选择,比如有1.8V,2.5V,3.3V,3.8V,5V等,产品被广泛应用于,平板笔记本,卫星系统,光纤通道,千兆以太网,串行ATA,串行连接SCSI,PCI-EXPress的SDH / SONET发射基站等领域.符合RoHS/无铅.
晶振的真空封装技术:是指5032进口晶振在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.
在十年的时间里希华晶振科技刻苦专研,开发大量新产品,正式从原始普通石英晶体谐振器,慢慢的步入SMD贴片晶振,有源贴片晶振领域,并且成功在1998年回到祖国的怀抱,到了没了的中国广东省东莞市投资建厂, 主要生产SMD贴片晶振系列,刚开始以有源5070mm石英晶体振荡器为主.后在慢慢的开始量产常规石英晶体谐振器,后以小尺寸3225mm,2520mm尺寸为主.

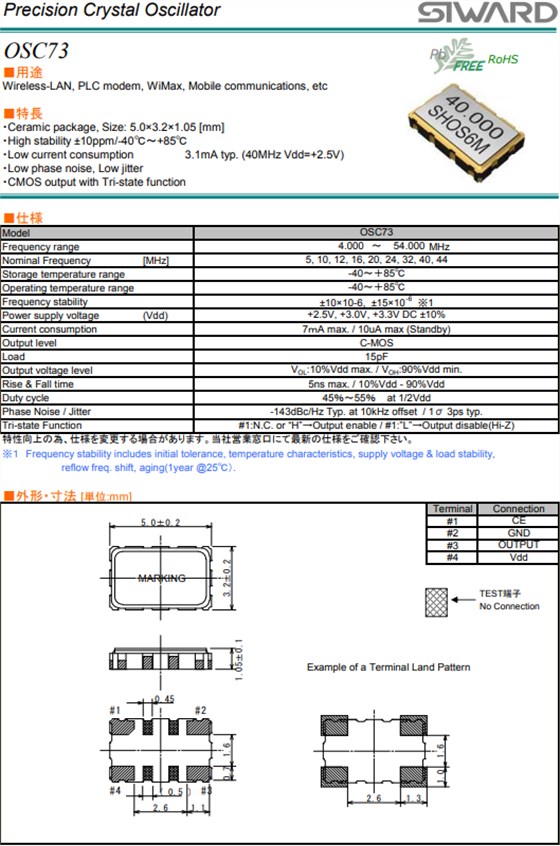

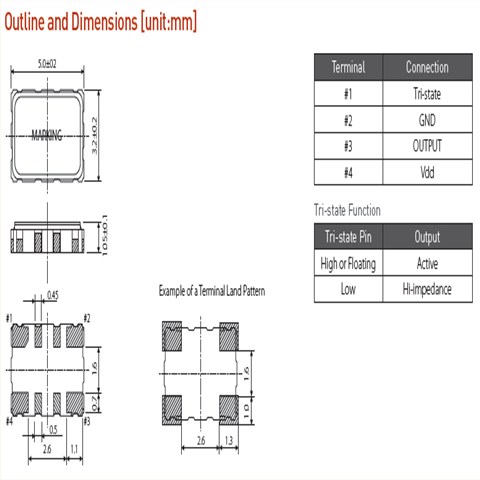

希华晶振 |
OSC73晶振 |
输出类型 |
CMOS |
输出负载 |
15pF |
振荡模式 |
基本/第三泛音 |
电源电压 |
+2.5V,+3.0V,+3.3V |
频率范围 |
4~54MHz |
频率稳定度 |
±10ppm,±15ppm |
工作温度 |
-40~+85℃ |
保存温度 |
-40~+85℃ |
电压卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
启动时间 |
5 ms Max. |
相位抖动(12兆赫~20兆赫) |
1个PS最大。 |
老化率 |
±3 ppm /年最大。 |
抗冲击
有源晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.
辐射
暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.
化学制剂/pH值环境
请勿在PH值范围可能导致腐蚀或溶解台产晶振或包装材料的环境下使用或储藏这些产品.
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用游戏机晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
