希华晶振,有源晶振,OSC57A晶振,希华有源晶振,有源晶振,是只晶体本身起振需要外部电压供应,起振后可直接驱动CMOS集成电路,产品本身已实现与薄型IC(TSSOP封装,TVSOP封装)同样的1mm厚度,断开时的消费电流是15µA以下,编带包装方式可对应自动搭载及IR回流焊盘(无铅对应)产品有几种电压供选1.8V,2.5V,3V3.3V,5V,以应对不同IC产品需要.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
希华晶振科技有限公司成立于1988年,希华晶振公司正式成立, 资本额为1,500万元整,开始以普通石英贴片晶振频率控制元件之研发、设计、生产与销售.从人工晶棒长成到最终产品,透过最佳团队组合及先进之生产技术,建立完整的产品线,包含人工水晶、石英晶片、SAW WAFER,以及石英晶振、石英晶体振荡器、石英晶体滤波器、温补晶振及电压控制型产品等,以健全的供应炼系统,为客户提供全方位的服务.

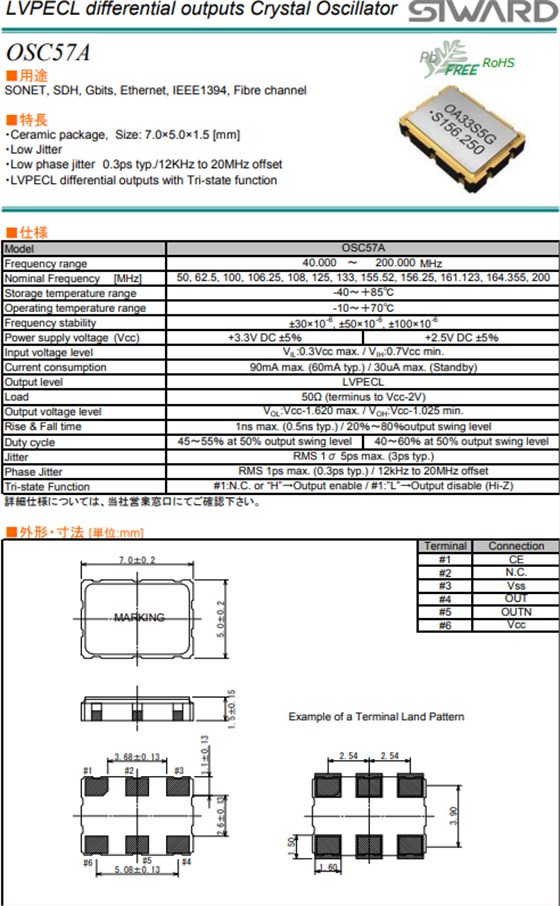

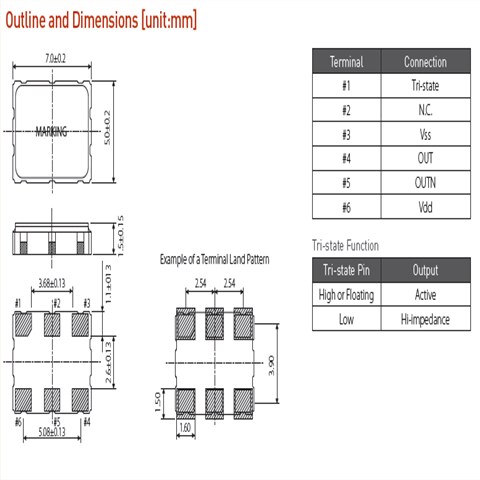

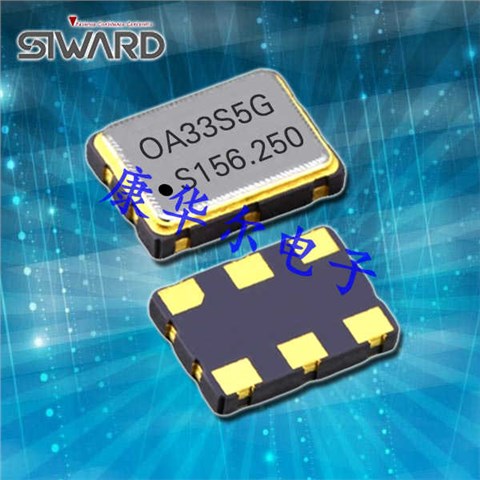

希华晶振 |
OSC57A晶振 |
输出类型 |
LVDS |
输出负载 |
|
振荡模式 |
基本/第三泛音 |
电源电压 |
+2.5V,+3.3V |
频率范围 |
40~200MHz |
频率稳定度 |
±30,±50,±100ppm |
工作温度 |
-10~+70℃ |
保存温度 |
-40~+85℃ |
电压卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
启动时间 |
5 ms Max. |
相位抖动(12兆赫~20兆赫) |
1个PS最大。 |
老化率 |
±3 ppm /年最大。 |
粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用交换机晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏有源晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
台产石英晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.
