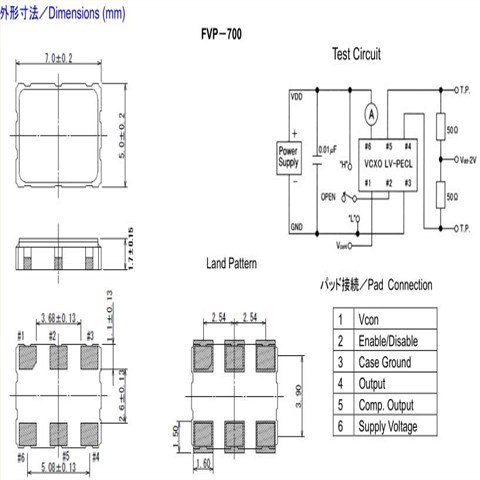

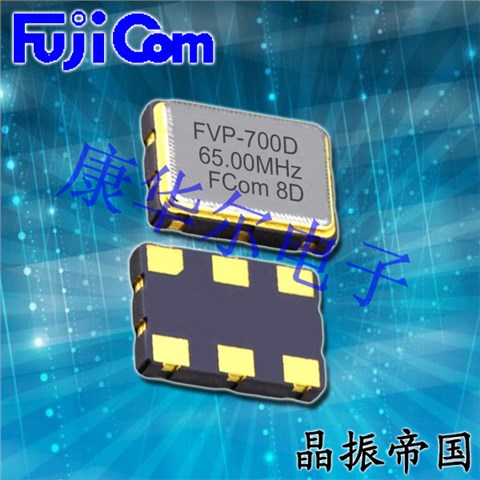

FVP-700石英振荡子,VCXO晶振,高频晶振

富士晶振,压控晶振,FVP-700晶振,富士有源晶振,该系列晶振的电源电压范围:1.8V?5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和各式IT产品的晶振应用,三态功能,PC和LCDM等数码领域,符合RoHS/无铅.

石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.

富士晶振公司股份有限公司位于日本山梨县南都留郡富士河口湖町胜山1430-1,富士晶振公司主要以石英晶振,电子元件,三端稳压管,LED照明,高压电容器,薄膜电容器等产品的生产与开发,在于2013年开始处理,软件的开发,今后在有线、无线通信设备的本公司商品化目标.今后更能迅速满足市场的需求.目前针对中国市场主要以石英晶振,石英晶体谐振器,石英晶体振荡器,有源晶振系列产品作为主打.

富士晶振规格	符号	FVO-700	条件
输出频率范围	f₀	40~80MHz	请联系我们以便获取其它可用频率的相关信息
电源电压	V_CC	2.5V,3.3V,5.0V	请联系我们以了解更多相关信息
储存温度	T_stg	-55℃~+125℃	裸存
工作温度	T_use	-40℃~+85℃	请联系我们查看更多资料www.ndkcrystal.net/


频率稳定度	f_tol	J:±25×10^-6
		L:±50×10^-6
		T:±100×10^-6
功耗	I_CC	3.5mAMax.	无负载条件、最大工作频率
待机电流	I_std	3.3μAMax.	ST=GND
占空比	SYM	45%to55%	50%VDD极,LVPECL≦15pF
输出电压	V_OH	V_CC-0.4VMin.
输出电压	V_OL	0.4VMax.
输出负载条件	L_CMOS	15pFMax.
输入电压	V_IH	80%V_CCMax.	ST终端
输入电压	V_IL	20%V_CCMax.	ST终端
上升/下降时间	tr/tf	4nsMax.	20%V_CC~80%V_CC极,LVPECL=15pF
振荡启动时间	t_str	3msMax.	t=0at90%
频率老化	f_aging	±3×10^-6/yearMax.	+25℃,初年度,第一年

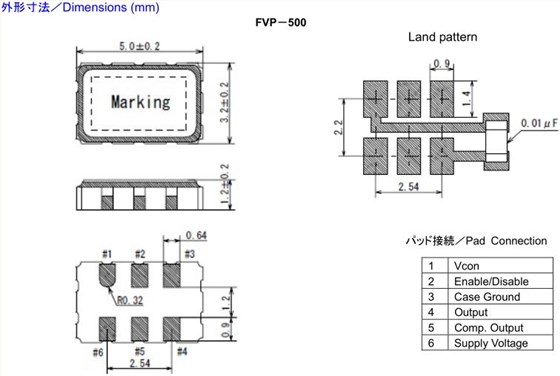

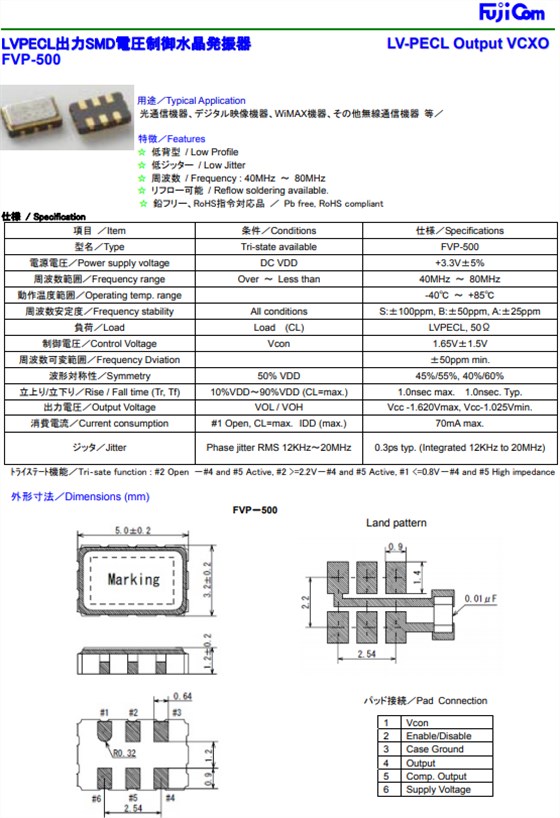

FVP-500

粘合剂

请勿使用可能导致VCXO晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物

请勿在卤素气体环境下使用5032进口晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏石英晶体谐振器,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.
