SC-32S晶振,Q-SC32S03220C5AAE晶振,32.768K金属面石英谐振器

自1881年创业以来,精工晶振公司已不断地向全世界推出了各种具有革新性的商品和服务. 比如有源晶振,贴片晶振, 石英晶振,时钟有源晶振,压控振荡器等.以腕表,电子元器件,系统解决方案的3大业务为轴心,推进各种业务,在全球范围内开展各项活动.

精工晶振,贴片晶振,SH-32S晶振,千赫兹晶振,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅标准,满足无铅焊接的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.

贴片晶振晶片边缘处理技术:日本进口晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

精工晶振	单位	SC-32S	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～+85°C	标准温度
激励功率	DL	1.0μW Max	推荐:10μW
频率公差	f_— l	± 20× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	6.0pF~12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10^-6/year Max.	+25°C,第一年

精工SC-32S晶振料号系列编码表:

原厂编码	厂家	型号	系列	频率	频率稳定度	包装/封装	尺寸	高度

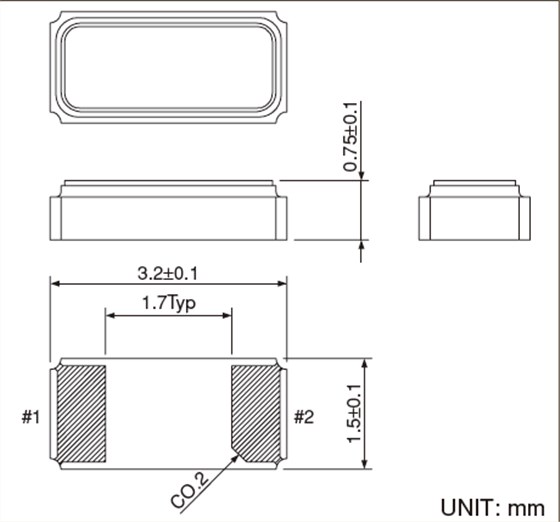

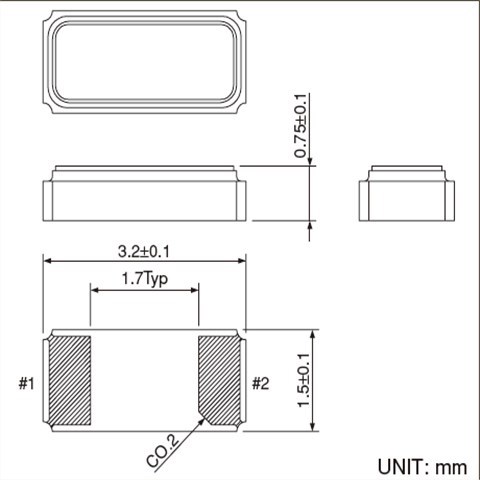

Q-SC32S03220C5AAE	Seiko	SC-32S	kHz	32.768kHz	±20ppm	2-SMD, No Lead	(3.20mm x 1.50mm)	(0.85mm)
Q-SC32S03210C5AFE	Seiko	SC-32S	kHz	32.768kHz	±10ppm	2-SMD, No Lead	(3.20mm x 1.50mm)	(0.85mm)
Q-SC32S03205C5ADE	Seiko	SC-32S	kHz	32.768kHz	±5ppm	2-SMD, No Lead	(3.20mm x 1.50mm)	(0.85mm)
Q-SC32S0320570CADF	Seiko	SC-32S	kHz	32.768kHz	±5ppm	2-SMD, No Lead	(3.20mm x 1.50mm)	(0.85mm)
Q-SC32S0321070CAAF	Seiko	SC-32S	kHz	32.768kHz	±10ppm	2-SMD, No Lead	(3.20mm x 1.50mm)	(0.85mm)
Q-SC32S0322070AAAF	Seiko	SC-32S	kHz	32.768kHz	±20ppm	2-SMD, No Lead	(3.20mm x 1.50mm)	(0.85mm)

1:抗冲击

抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.

2:辐射

将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.

3:化学制剂 / pH值环境

请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.

4:粘合剂

请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)

5:卤化合物

请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

6:静电

过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

精工晶振KHZ晶振型号表:

KHZ

对应SII制定的绿化商品基准,本公司对达到一定基准的对环境友好的环保产品实行SII绿化商品的认证.

石英晶振事业部的所有石英晶振, 32.768K钟表晶振, 3215贴片晶振,石英晶体谐振器,石英晶振均通过了SII绿化商品的认证.

1.制定环境目标,有计划地确认实行结果,进而得到持续的改善.

2.遵守日本国内和世界各国的环境相关法规,条例以及业界的工作事项,致力于预防环境污染.

3.在从石英晶体谐振器,石英晶振,32.768K,时钟晶体,压电石英晶体的制造到销售的全生命周期中,力图通过绿色采购,关爱环境的制造方法,化学物质的管理,商品,包装材料,运输方法等有效利用资源和降低温室化气体,废弃物排放.以此为保全生物多样性做贡献.精工晶振,贴片晶振,SC-32S晶振,Q-SC32S03220C5AAE晶振

4.与公司员工共享环境问题的动向和公司的环境方针,促进对环境活动的理解和参加.

5.向公司外宣传有关环境问题的方针和活动力图加深与社会的沟通.
