日本京瓷晶振株式会社保持公正,体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体,贴片晶振, 恒温晶振对于手机,数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.

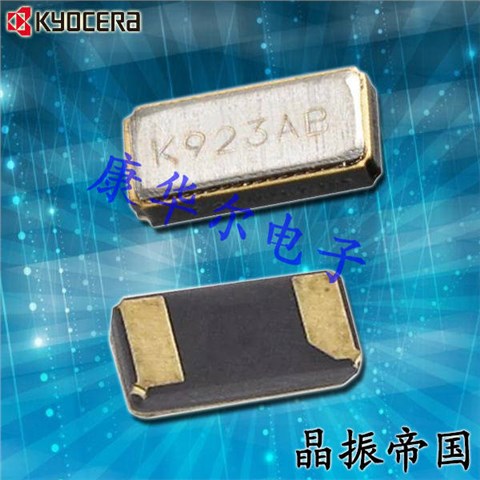

京瓷晶振,贴片晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振,贴片石英晶振适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高的可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求.
晶振高精密点胶技术:环保晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.
京瓷晶振 |
单位 |
ST3215SB |
石英晶振基本条件 |
标准频率 |
f_nom |
32.768KHZ
|
标准频率 |
储存温度 |
T_stg |
-55°C ~ +85°C |
裸存 |
工作温度 |
T_use |
-40°C ~+85°C |
标准温度 |
激励功率 |
DL |
0.5μW Max |
推荐:10μW |
频率公差 |
f_— l |
± 10× 10-6,± 20× 10-6 |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
30 × 10-6,±50 × 10-6 |
超出标准的规格请联系我们. |
负载电容 |
CL |
4pF,5pF,6pF,7pF,9pF,12.5pF |
不同负载要求,请联系我们. |
串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±3× 10-6/year Max. |
+25°C,第一年 |
京瓷ST3215SB晶振料号系列编码表:
原厂编码 | 厂家 | 型号 | 系列 | 频率 | 工作温度 | 包装/封装 | 尺寸 | 高度 |
ST3215SB32768H5HPWAA | AVX Corp/Kyocera Corp | ST3215SB | kHz | 32.768kHz | -40°C ~ 85°C | 2-SMD | (3.20mm x 1.50mm) | (0.90mm) |
ST3215SB32768C0HPWBB | AVX Corp/Kyocera Corp | ST3215SB | kHz | 32.768kHz | -40°C ~ 85°C | 2-SMD | (3.20mm x 1.50mm) | (0.90mm) |
ST3215SB32768C0HSZA1 | AVX Corp/Kyocera Corp | ST3215SB | kHz | 32.768kHz | -40°C ~ 125°C | 2-SMD | (3.20mm x 1.50mm) | (0.90mm) |
ST3215SB32768Z0HPWBB | AVX Corp/Kyocera Corp | ST3215SB | kHz | 32.768kHz | -40°C ~ 85°C | 2-SMD | (3.20mm x 1.50mm) | (0.90mm) |
ST3215SB32768H5HSZA1 | AVX Corp/Kyocera Corp | ST3215SB | kHz | 32.768kHz | -40°C ~ 125°C | 2-SMD | (3.20mm x 1.50mm) | (0.90mm) |
ST3215SB32768E0HPWBB | AVX Corp/Kyocera Corp | ST3215SB | kHz | 32.768kHz | -40°C ~ 85°C | 2-SMD | (3.20mm x 1.50mm) | (0.90mm) |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

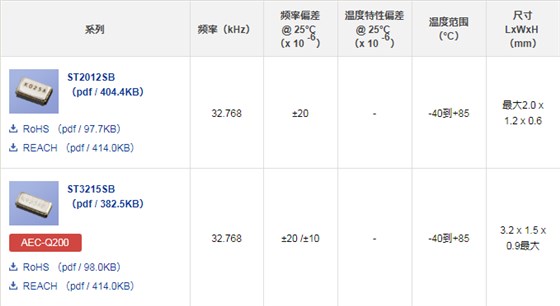

京瓷晶振KHZ晶振型号表:
