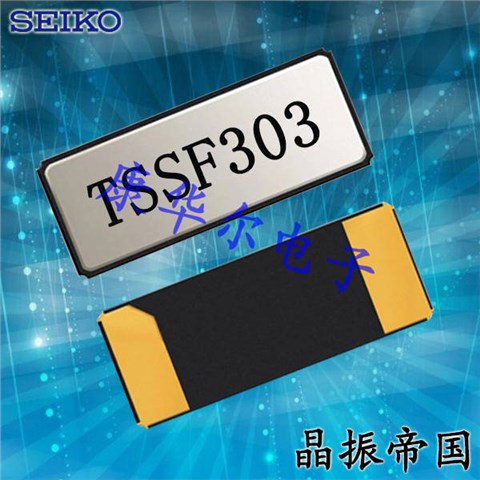

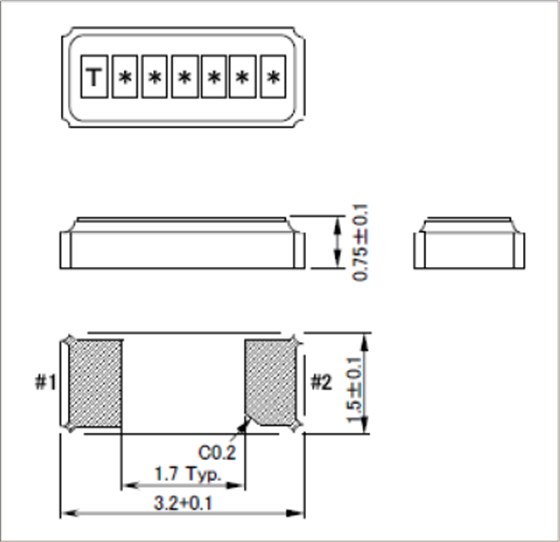

SC-32P晶振,3215mm无源金属面石英振子,千赫兹SMD石英水晶体

SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写,也成为SII.SII拥有世界上顶端的机械技术.除了是世界上著名的石英手表厂商,同时也生产电脑打印机.做电子元器件,在音叉表晶这一方面,SII也是做的非常之出色的,目前,能够与日本精工晶振全球同等级竞争的,只有日本大真空KDS.

精工晶振,贴片晶振,SC-32P晶振,音叉表晶,适用于宽温范围的电子数码产品,家电电器及MP3,MP4,播放器,单片机等领域.在电子数码产品,以及家电相关电器领域里面发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

日本进口晶振高精密点胶技术：石英晶振晶片胶点的位置、大小：位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

精工晶振	单位	SC-32P	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～+85°C	标准温度
激励功率	DL	1.0μW Max	推荐:10μW
频率公差	f_— l	± 20× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	6.0pF~12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10^-6/year Max.	+25°C,第一年

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2)请仔细处理有源晶振内外盒与卷带.外部压力会导致卷带受到损坏.

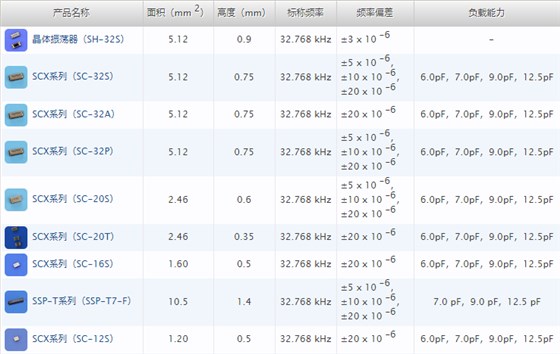

精工晶振KHZ晶振型号表:

KHZ

精工晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,时钟晶体,压电石英晶振材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件)精工晶振,贴片晶振,SC-32P晶振,音叉表晶

对应无卤素,燃烧高浓度,包含以溴和氯为代表的"卤族物质"的塑料等物质时,会产生有毒气体(二恶英).本公司精工晶振将没有使用溴,氯系列的阻燃材料的产品称为"无卤素产品",二脚SMD晶振事业部实现了全部产品的无卤素化,向客户提供对环境友好的环保产品.
