鸿星晶振,贴片晶振,E5FA晶振,E5FA10.0000F18E33晶振

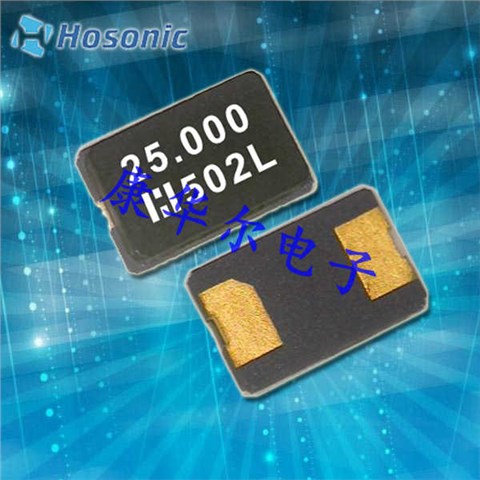

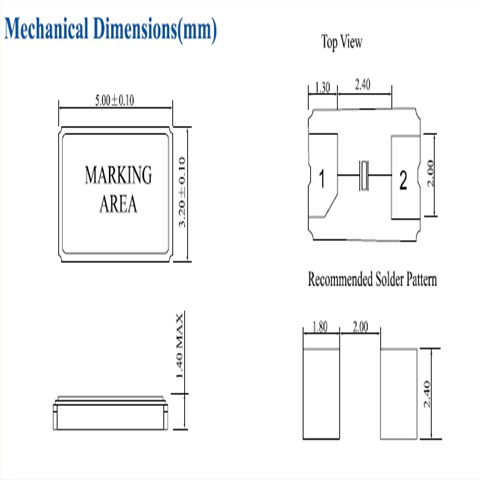

贴片5032晶振,外观小型,表面贴片型晶体谐振器,因本身体积小等优势,适用于移动通信终端的基准时钟等移动通信领域.小型,薄型,轻型 (5.0 ×3.2 × 1.4 mm typ.) 具备优良的耐环境特性及高的耐热性强.满足无铅焊接的回流温度曲线要求.

鸿星晶振有限公司于1979年成立,产品由专业石英晶振,贴片晶振,电阻器、电容器制造厂,公元1991年于台湾投入环保晶振的研发制造、1991年开始在中国大陆拓展生产基地,至今拥有四处生产基地、九处营销及FAE据点及十个营销代表处.

鸿星晶振,贴片晶振,E5FA晶振,陶瓷面振子,因产品小型,薄型优势,耐环境特性,包括耐高的温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高的温回流温度曲线要求.

石英晶振曲率半径加工技术:石英台产晶振晶片在球筒倒边加工时应用到的加工技术,主要是研究满足不同曲率半径石英晶振晶片设计可使用的方法.如:1、是指球面加工曲率半径的工艺设计( a、球面的余弦磨量;b、球面的均匀磨量;c、球面加工曲率半径的配合)2、在加工时球面测量标准的设计原则(曲率半径公式的计算).

鸿星晶振	单位	E5FA	石英晶振基本条件
标准频率	f_nom	8.0-80.0MHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-20°C ～+85°C	标准温度
激励功率	DL	300μW Max	推荐:10μW
频率公差	f_— l	±10ppm,±30ppm,±50ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	10pF~	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±5× 10-6/year Max.	+25°C,第一年

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

(3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

鸿星晶振MHZ晶振型号表:

鸿星晶振集团充分认识加强环境保护工作的重要性和紧迫性,把环境保护摆在更加重要的战略位置,以对国家、对民族、对子孙后代高度负责的精神,切实做好环境保护工作,推动经济社会全面协调可持续发展.

提供从材料的选定到废弃过程中考虑环境质量的二脚陶瓷贴片晶振产品.加强制度建设,深化环境监管,向环境污染宣战,促进经济与环境协调发展.

鸿星晶振积极参与公司内部活动和地区环境改善活动,为社会做出贡献,实现公司的社会责任.实施公司内部环境培训和训练,推进防污染和环保活动.遵守国内外法律,遵守与客户和地区的约定事项,与日常业务相融合,努力开展继续改善环境的工作.鸿星晶振,贴片晶振,E5FA晶振,陶瓷面振子
