日本电波工业株式NDK晶振会社作为压电石英晶体元器件、压电石英晶振、有源晶振、压电陶瓷谐振器、日本电波石英晶振器件的专业生产厂家,以"通过对客户的服务,为社会繁荣和世界和平作出贡献"的创业理念为基础于1948年成立.

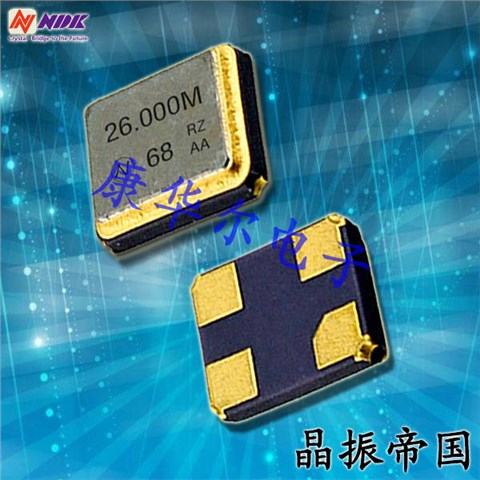

NDK晶振,贴片晶振,NX1612SA晶振,NX1612SA-50M-EXS00A-CS08403晶振,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高的温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.
石英晶振在选用晶片时应注意温度范围、环保晶振温度范围内的频差要求,贴片晶振温度范围宽时(-40℃-85℃)晶振切割角度比窄温(-10℃-70℃)切割角度应略高.对于晶振的条片,长边为 X 轴,短边为 Z 轴,面为 Y 轴.对于圆片晶振,X、Z 轴较难区分,所以石英晶振对精度要求高的产品(如部分定单的 UM-1),会在 X 轴方向进行拉弦(切掉一小部分),以利于晶振的晶片有方向的装架点胶,点胶点点在 Z 轴上.保证晶振产品的温度特性.
|
NDK晶振 |
单位 |
NX1612SA |
石英晶振基本条件 |
|
标准频率 |
f_nom |
24~80MHz
|
标准频率 |
|
储存温度 |
T_stg |
-40°C ～ +125°C |
裸存 |
|
工作温度 |
T_use |
-40°C ～ +125°C |
标准温度 |
|
激励功率 |
DL |
200μW Max. |
推荐:10μW |
|
频率公差 |
f_— l |
10 × 10-6 |
+25°C 对于超出标准的规格说明, |
|
频率温度特征 |
f_tem |
30 × 10-6，±50 × 10-6 |
超出标准的规格请联系我们. |
|
负载电容 |
CL |
8pF |
不同负载要求,请联系我们. |
|

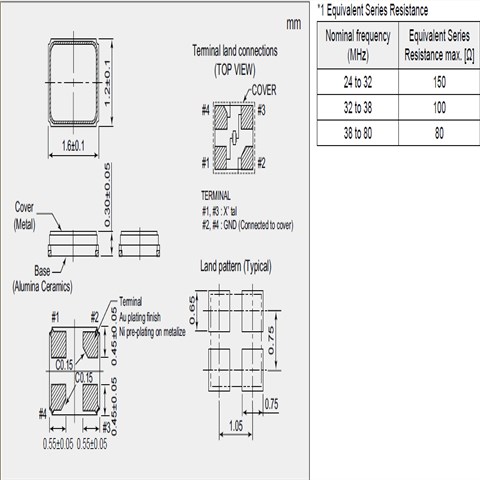

串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
|
频率老化 |
f_age |
±1× 10-6/±5× 10-6/ year Max. |
+25°C,第一年 |
NDK晶振NX1612SA料号系列编码表:
| 原厂编码 | 厂家 | 型号 | 系列 | 频率 | 频率稳定度 | 包装/封装 | 尺寸 | 高度 |
| NX2016AB-26MHZ SB1 | NDK America, Inc. | NX2016AB | MHz | 26MHz | ±15ppm | 4-SMD | (2.00mm x 1.60mm) | (0.50mm) |
| NX1612SA-32.000MHZ-CHP-CIS-3 | NDK America, Inc. | NX1612SA | MHz | 32MHz | ±20ppm | 4-SMD | (1.60mm x 1.20mm) | (0.35mm) |
| NX2016AB-26MHZ ST1 | NDK America, Inc. | NX2016AB | MHz | 26MHz | ±20ppm | 4-SMD | (2.00mm x 1.60mm) | (0.50mm) |
| NX2016AB-32MHZ ST2 | NDK America, Inc. | NX2016AB | MHz | 32MHz | ±20ppm | 4-SMD | (2.00mm x 1.60mm) | (0.50mm) |
| NX2016AB-36MHZ ST3 | NDK America, Inc. | NX2016AB | MHz | 36MHz | ±20ppm | 4-SMD | (2.00mm x 1.60mm) | (0.50mm) |
| NX2016AB-38.4MHZ ST4 | NDK America, Inc. | NX2016AB | MHz | 38.4MHz | ±20ppm | 4-SMD | (2.00mm x 1.60mm) | (0.50mm) |
噪音
在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.
电源线路
电源的线路阻抗应尽可能低.
输出负载
建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC 或GND.
热影响
重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

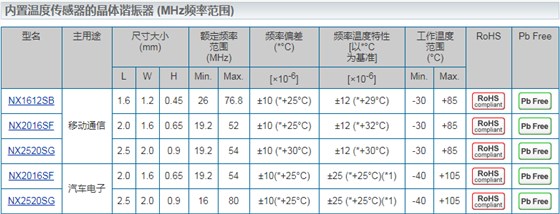

NDKMHZ晶振型号表:
日本电波工业株式NDK晶振由于制造普通晶体振荡器(PXO)、压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等涉及高温处理,所以需要大量电力的过程.通过使产品更加紧凑,可以增加每个工序引入的零件数量.设备功耗几乎不影响零件数量.因此,每个四脚金属面贴片晶振产品的功耗减少由于增加的部件的数量,然后抑制二氧化碳排放.与这项改革,减少功耗设备也实施.为了快速响应我们的客户需求,我们整合了我们的基本技术,设计技术,生产技术和制造技术,成功地减少和减轻产品使用最先进的技术.
NDK晶振集团作为"地球内企业",在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于"CSR经营"和"环境经营".为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动.NDK晶振,贴片晶振,NX1612SA晶振,NX1612SA-50M-EXS00A-CS08403晶振
