大河晶振,贴片晶振,FCX-07L晶振,金属面晶振

贴片石英晶体谐振器,又简称为排带包装,这是这1612晶振产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高的速的焊接,大大节约人工,提高的工作效率.千赫子时钟晶体,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.

RIVER ELETEC是以生产晶体,晶振,石英晶振,有源晶振,压控温补晶体振荡器为主的电子元器件厂家.尤其在SMD型贴片晶振(表贴型)小型水晶元器件方面一直处于行业领先地位,积累了许多独特的技术,赢得了"小型元器件找RIVER晶振"的信誉.

大河晶振,贴片晶振,FCX-07L晶振,金属面晶振,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高的温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

大河晶振	单位	FCX-07L	石英晶振基本条件
标准频率	f_nom	24.0~80.0MHZ	标准频率
储存温度	T_stg	-55°C ～ +150°C	裸存
工作温度	T_use	-40°C ～+125°C	标准温度
激励功率	DL	100μW Max	推荐:10μW
频率公差	f_— l	± 7 ppm	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	5pF~	不同负载要求,请联系我们.
串联电阻(ESR)	R1	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10-6/year Max.	+25°C,第一年

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

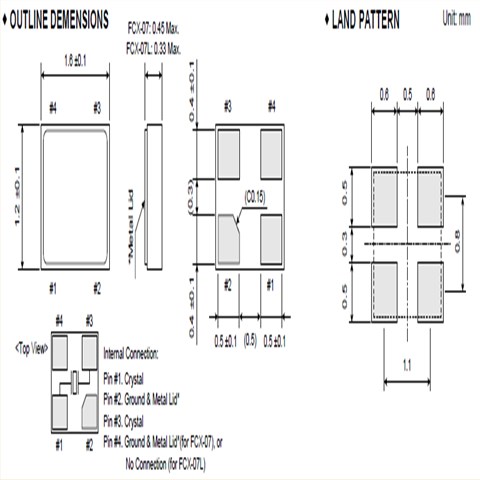

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2)请仔细处理有源晶振内外盒与卷带.外部压力会导致卷带受到损坏.

京瓷晶振MHZ晶振型号表:
