日本电波工业株式NDK晶振会社作为压电石英晶体元器件、压电石英晶振、时钟有源晶振、压电陶瓷谐振器、石英晶振器件的专业生产厂家,以"通过对客户的服务,为社会繁荣和世界和平作出贡献"的创业理念为基础于1948年成立.

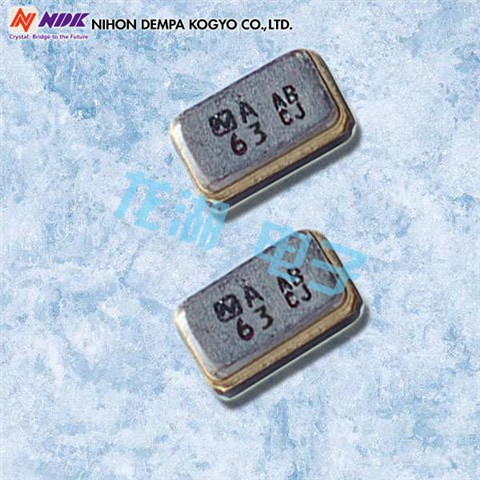

NDK晶振,贴片晶振,NX1612SB晶振,SMD石英晶体谐振器,贴片石英晶振外观使用金属材料封装的,具有高的稳定性,高的可靠性的石英晶体谐振器,晶振外观本身使用金属封装,充分的密封性能,可确保其高的可靠性,采用编带包装,外包装采用朔胶盘,可在自动贴片机上对应自动贴装等优势.
石英晶振高精度晶片的抛光技术:贴片晶振是目前晶片研磨技术中表面处理技术的最高技术,最终使晶振晶片表面更光洁,平行度及平面度更好,降低谐振电阻,提高Q值.从而达到一般研磨所达不到的产品性能,使石英晶振的等效电阻等更接近理论值,使晶振可在更低功耗下工作.使用先进的牛顿环及单色光的方法去检测晶片表面的状态.
NDK晶振 |
单位 |
NX1612SB |
石英晶振基本条件 |
标准频率 |
f_nom |
26~76.8MHz |
标准频率 |
储存温度 |
T_stg |
-40°C ~ +85°C |
裸存 |
工作温度 |
T_use |
-30°C ~ +85°C |
标准温度 |
激励功率 |
DL |
10μW Max. |
推荐:10μW |
频率公差 |
f_— l |
10 × 10-6 |
+25°C 对于超出标准的规格说明, |
频率温度特征 |
f_tem |
30 × 10-6,±50 × 10-6 |
超出标准的规格请联系我们. |
负载电容 |
CL |
7pF |
不同负载要求,请联系我们. |

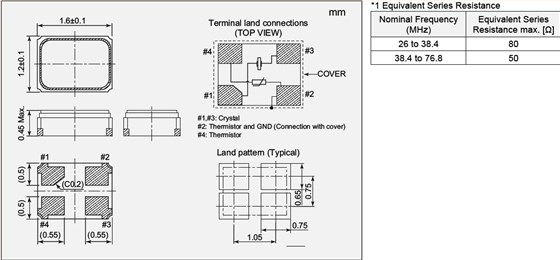

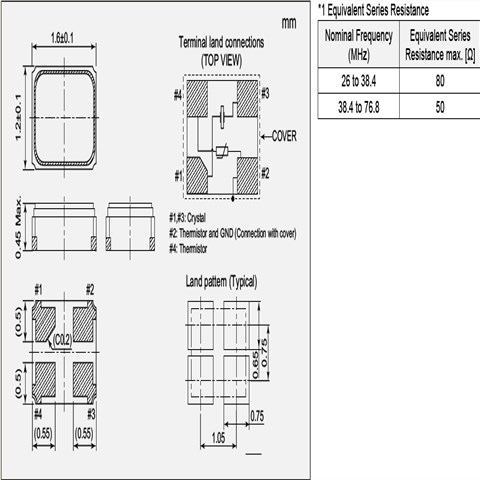

串联电阻(ESR) |
R1 |
如下表所示 |
-40°C — +85°C,DL = 100μW |
频率老化 |
f_age |
±1× 10-6/±5× 10-6/ year Max. |
+25°C,第一年 |
1:抗冲击
抗冲击是指晶振产品可能会在某些条件下受到损坏.例如从桌上跌落,摔打,高空抛压或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.因为无论何种石英晶振,其内部晶片都是石英晶振制作而成的,高空跌落摔打都会给晶振照成不良影响.
2:辐射
将贴片晶振暴露于辐射环境会导致产品性能受到损害,因此应避免阳光长时间的照射.
3:化学制剂 / pH值环境
请勿在PH值范围可能导致腐蚀或溶解石英晶振或包装材料的环境下使用或储藏这些产品.
4:粘合剂
请勿使用可能导致石英晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶振的金属“盖”,从而破坏密封质量,降低性能.)
5:卤化合物
请勿在卤素气体环境下使用晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
6:静电
过高的静电可能会损坏贴片晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
NDKMHZ晶振型号表:
日本电波工业株式NDK晶振由于制造普通晶体振荡器(PXO)、压控晶体振荡器(VCXO)、温补晶体振荡器(TCXO)、恒温晶体振荡器(OCXO)、陶瓷谐振器等涉及高温处理,所以需要大量电力的过程.通过使1.6*1.2mm贴片晶振产品更加紧凑,可以增加每个工序引入的零件数量.设备功耗几乎不影响零件数量.因此,每个产品的功耗减少由于增加的部件的数量,然后抑制二氧化碳排放.与这项改革,减少功耗设备也实施.为了快速响应我们的客户需求,我们整合了我们的基本技术,设计技术,生产技术和制造技术,成功地减少和减轻产品使用最先进的技术.
NDK晶振集团作为"地球内企业",在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于"CSR经营"和"环境经营".为取得社会的信任,为推动环境负荷最小化,集团还开展了各种各样的活动.NDK晶振,贴片晶振,NX1612SB晶振,SMD石英晶体谐振器
