CX1612DB晶振,CX1612DB48000D0FPJC1晶振,MHZ金属面四脚石英振动子

京瓷晶振集团在全球的事业涉及原料,零件,设备,机器,以及服务,网络等各个领域.在集团内部,若将相关的有源晶振,压控晶体振荡器, 晶振,石英晶振, 石英晶体振荡器等产品和事业视为一条生产线,其开发,生产,销售以及物流等等,所有程序都被有机地结合起来,并且有效地利用现有经营资源,通过发挥协同效应,使其构筑得更加牢固.

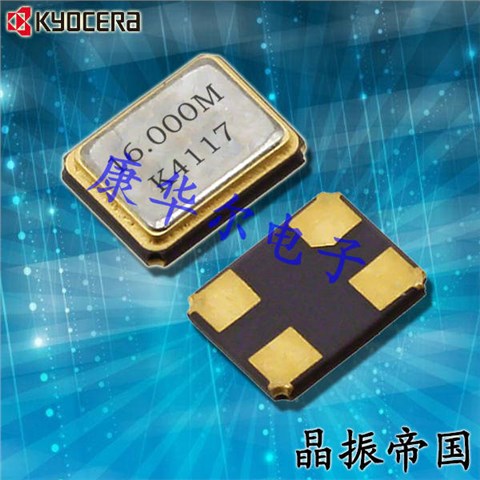

京瓷晶振,贴片晶振,CX1612DB晶振,CX1612DB48000D0FPJC1晶振,因产品小型,薄型优势,耐环境特性,包括耐高的温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高的温回流温度曲线要求.

石英晶振的真空封装技术:是指石英晶体谐振器在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生;2.使晶振组件在真空下电阻减小;3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一

京瓷晶振	单位	CX1612DB	石英晶振基本条件
标准频率	f_nom	26~60MHZ	标准频率
储存温度	T_stg	-40°C ～ +85°C	裸存
工作温度	T_use	-10°C ～+70°C	标准温度
激励功率	DL	100μW Max	推荐:10μW
频率公差	f_— l	± 10× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	8pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C,DL = 100μW
频率老化	f_age	±3× 10^-6/year Max.	+25°C,第一年

京瓷CX1612DB晶振料号系列编码表:

原厂编码	厂家	型号	系列	频率	工作温度	包装/封装	尺寸	高度
CX-96F-040.000-E0107	Kyocera Corp	CX5032SB	MHz	40MHz	0°C ~ 85°C	4-SMD	(4.90mm x 3.10mm)	(0.80mm)
CX1612DB48000D0FPJC1	Kyocera Corp	CX1612DB	MHz	48MHz	-40°C ~ 85°C	4-SMD	(1.60mm x 1.20mm)	(0.40mm)
CX5032SA08000H0PSVZ1	Kyocera Corp	CX5032SA	MHz	8MHz	-40°C ~ 125°C	4-SMD	(4.90mm x 3.10mm)	(1.00mm)
CX1612DB26000D0FLJC1	Kyocera Corp	CX1612DB	MHz	26MHz	-30°C ~ 85°C	4-SMD	(5.00mm x 3.20mm)	(0.40mm)
CX1612DB52000D0FLJC1	Kyocera Corp	CX1612DB	MHz	52MHz	-30°C ~ 85°C	4-SMD	(5.00mm x 3.20mm)	(0.40mm)

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于石英晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

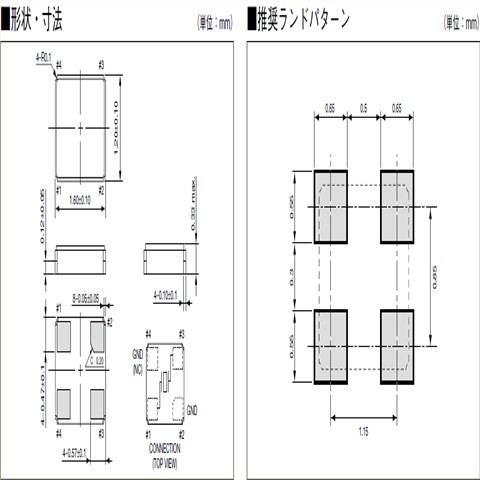

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JIS C 60068-2-20/IEC 60,068-2-20).来使用.

(4)请按JIS标准(JIS Z 3282, Pb 含量 1000ppm, 0.1wt% 或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存晶振时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些石英晶振产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:

温度:+15°C 至 +35°C,湿度 25 % RH 至 85 % RH(请参阅“测试点JIS C 60068-1 / IEC 60068-1的标准条件”章节内容).

(2)请仔细处理有源晶振内外盒与卷带.外部压力会导致卷带受到损坏.

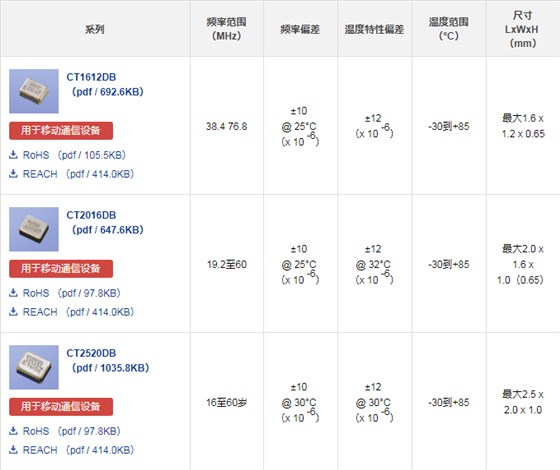

京瓷晶振MHZ晶振型号表:

MHZ
