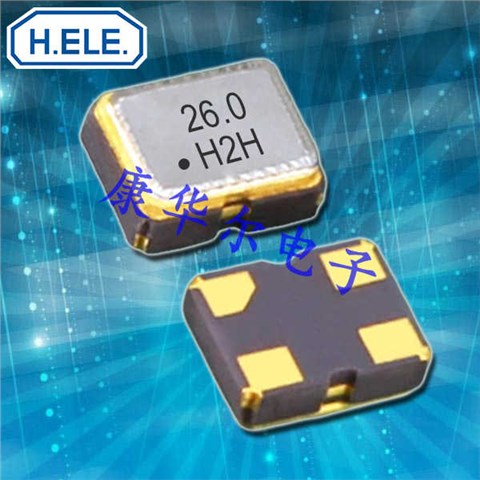

2520贴片晶振本身体积小,薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.

加高晶振,有源晶振,HSO321S晶振,X3SO12000FC1H晶振

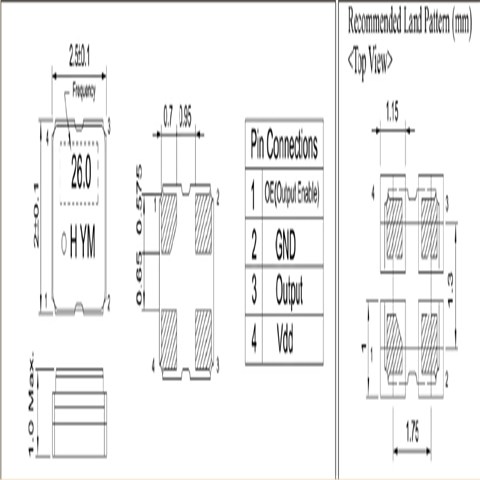

制造商	加高晶振	产地	台湾	产品编码	X3SO12000FC1H
频率	1.0~160.0MHz	负载	15pF	温度范围	-40℃~+85℃
频率偏差	±25,±50,±100ppm	封装	金属面贴片	尺寸	3.2*2.5*1.0mm

加高晶振	HSO221S晶振
输出类型	CMOS
输出负载	15pF
振荡模式	基本/第三泛音
电源电压	+1.8V,+2.5V,+2.8V,+3.3V
频率范围	1.0~125.0MHz
频率稳定度	±25,±50,±100ppm
工作温度	-40~+85℃
保存温度	-55~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max.
相位抖动（12兆赫~20兆赫）	1个PS最大。
老化率	±3 ppm /年最大。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发石英晶振功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近有源晶振的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解智能穿戴晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
