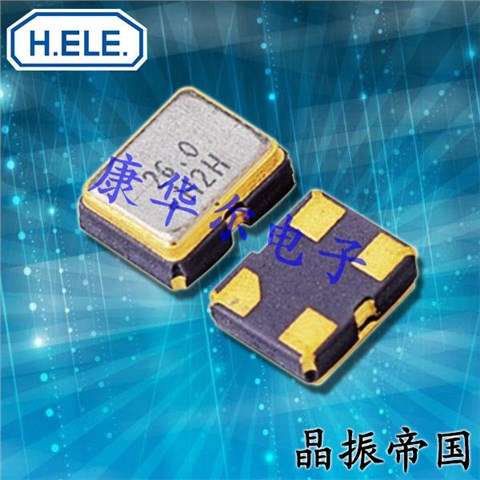

加高晶振,加高有源晶振,HSB221S振荡器

温度补偿石英晶体振荡器(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5 PPM-2.0 PPM,工作温度范围:-30度至85度,电源电压:1.8V-3.3V之间可供选择,产品本身具有温度电压控制功能,世界上较薄的晶振封装,频率:26兆赫,33.6兆赫,38.4兆赫,40兆赫,因产品性能稳定,精度高等优势,被广泛应用到一些比较有品质的数码通讯产品领域,导航定位系统,智能手机,WiMAX和蜂窝和无线通信等产品,符合RoHS/无铅

加高晶振,温补晶振,HSB221S晶振,加高温补晶振,温补晶振(TCXO)产品本身具有温度补偿作用,高低温度稳定性:频率精度高0.5PPM~2.0PPM,常用频率:26M,33.6M,38.4M,40M.因产品性能稳定,精度高等优势,被广泛应用到一些比较品质的数码通讯产品领域,导航定位系统,智能手机,WiMAX和无线通信等产品,符合RoHS/无铅.

贴片晶振晶片边缘处理技术:2.5x2.0贴片石英晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

加高电子(H.ELE.)是晶振,石英晶振,有源晶振,压控振荡器频率组件的专业制造商,目前所提供的石英晶振(Crystal),石英晶体振荡器(Oscillator)生产及销售规模居全台领先地位.成立于1976年,藉由与日本DAISHINKU(KDS晶振)株式会社的合作,引进日本精密制程、产品设计技术及讲究的质量管理工法,进而累积扎实的研发能力.我们拥有广泛的产品规格及客制化服务,应用范围涵盖日常消费产品 (如:网络与通讯产品、智能家庭和个人计算机)、高阶工业产品和车用电子.

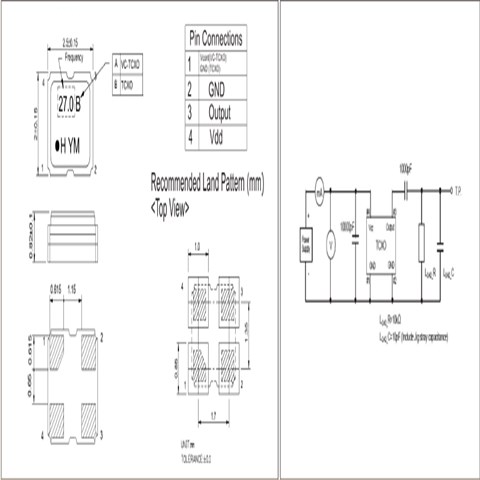

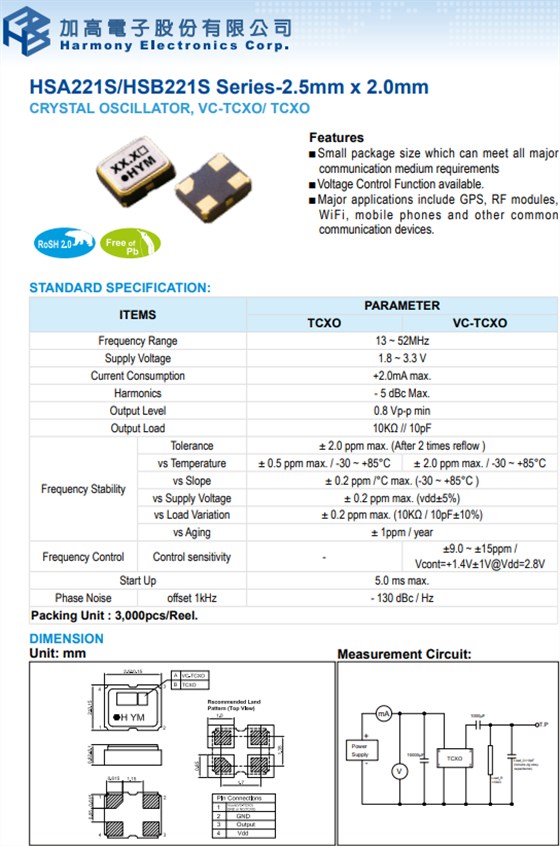

加高晶振	HSB221S晶振
输出类型	Clipped Sinewave
输出负载	10pF
振荡模式	基本/第三泛音
电源电压	+1.8V~3.3V
频率范围	13~52.0MHz
频率稳定度	±2ppm
工作温度	-30~+85℃
保存温度	-55~+125℃
电压卷（最大值）/ VOH（最小值）	0.1 VDD / 0.9 VDD
启动时间	5 ms Max.
相位抖动（12兆赫~20兆赫）	1个PS最大。
老化率	±3 ppm /年最大。

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发网络差分晶振功能失常或击穿的闭门或

散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近有源晶振的地方(在20mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加；因此,请将未用输入终端连接到VCC或GND.

抗冲击

贴片晶振可能会在某些条件下受到损坏.例如从桌上跌落或在贴装过程中受到冲击.如果产品已受过冲击请勿使用.

辐射

暴露于辐射环境会导致石英晶体性能受到损害,因此应避免照射.

化学制剂/pH值环境

请勿在PH值范围可能导致腐蚀或溶解台产晶振或包装材料的环境下使用或储藏这些产品.

粘合剂

请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
