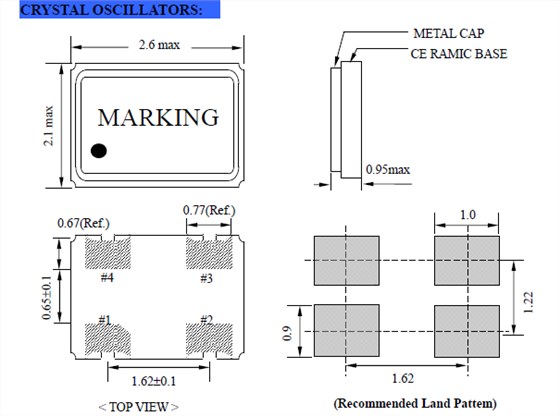

NSK晶振,有源晶振,NAOL22晶振,津绽2520有源晶振,2520mm体积的晶振,可以说是目前小型数码产品的福音,目前小型的智能手机里面所应用的就是小型的石英晶振,该产品适用于无线通讯系统,无线局域网,已实现低相位噪声,低电压,低消费电流和高稳定度,小型,质量轻等产品特点.
石英晶振真空退火技术:2520晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.
台湾津绽晶体科技是专业的石英晶振,石英晶振,陶瓷晶振,声表面谐振器,有源晶振,压控振荡器,贴片晶振制作商,公司创于台湾1996年成立,创建品牌为[NSK]1997年在香港成立分公司,1998年在深圳成立分部,2001年到广东省东莞市投资建厂,主要生产石英晶体谐振器,无源晶振,与石英晶体振荡器,有源晶振,东冠生产线主要生产小尺寸SMD晶体系列.
|

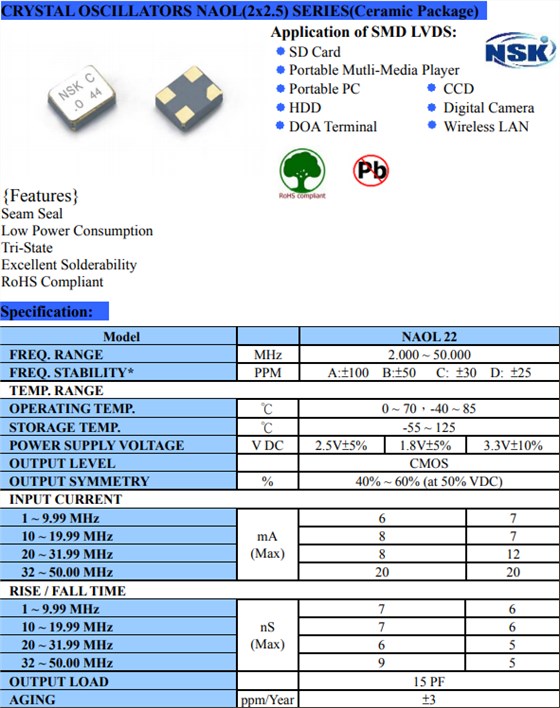

NSK晶振 |
NAOL22晶振 |
|
输出类型 |
CMOS |
|
输出负载 |
15pF |
|
振荡模式 |
基本/第三泛音 |
|
电源电压 |
+1.8,+2.5V,+3.3V |
|
频率范围 |
2~54MHz |
|
频率稳定度 |
±25,±30,±50,±100ppm |
|
工作温度 |
0~+70℃
-40~+85℃ |
|
保存温度 |
-55~+125℃ |
|
电压卷(最大值)/ VOH(最小值) |
0.1 VDD / 0.9 VDD |
|
启动时间 |
5 ms Max |
|
相位抖动(12兆赫~20兆赫) |
1个PS最大 |
|
老化率 |
±3 ppm /年最大 |

粘合剂
请勿使用可能导致SMD晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)
卤化合物
请勿在卤素气体环境下使用石英晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.
静电
过高的静电可能会损坏数码相机晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.
未用输入终端的处理
未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.
热影响
重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.
安装方向
台产晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.
通电
不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.
