在现代电子系统架构之中,频率控制器件,也就是我们常说的晶振与晶体振荡器,是整个设备的"心脏时钟".无论专业音频设备,射频通信模组,高精度测量仪器,还是广播音视频设备,整机性能上限,往往受限于时钟源的相位噪声水平.相位噪声作为衡量振荡器频谱纯净度的核心指标,直接决定了信号失真程度,系统信噪比,解调误码率以及声音还原能力.在高端音频,精密仪器赛道,普通通用型有源晶振的相位噪声性能已经难以满足设计指标,工程师不得不寻找具备超低相位噪声特性的高品质石英振荡器.
美国知名频控元器件厂商TranskoElectronics正式对外发布TPS-1236系列超低相位噪声晶体振荡器.该系列新品凭借低至-168dBc/Hz的相位噪声底噪,专为高清音频(HDAudio)场景量身打造,同时可兼容各类对时序纯净度有严苛要求的精密电子系统,为国内硬件研发工程师带来全新的高性能时钟选型方案.深圳市康华尔电子有限公司作为Transko晶振品牌授权正规代理商,全权负责Transko晶振在国内市场的技术对接,样品申请,批量供货与售后支持,原厂原装正品保障,广大客户如有TPS-1236系列或Transko全系列晶振选型,样品测试,价格与交期咨询,欢迎致电0755-27838351.
随着国内高端音频产业,测试测量行业快速发展,国产化设备升级迭代加速,高性能进口频控元器件的稳定供应,成为众多硬件企业核心诉求.但长期以来,海外高端低相噪振荡器普遍存在交期漫长,供货波动,技术支持滞后等问题.康华尔电子依托多年进口晶振代理经验,搭建专属仓储体系,配备专业晶振技术工程师,深度吃透Transko全系产品规格,能够为客户提供从前期方案评估,样品验证,小批量试产到大规模量产交付的一站式频控元器件配套服务.本篇文章将从Transko品牌背景,相位噪声基础原理,TPS-1236产品核心参数,底层技术架构,应用场景,工程选型要点,供应链配套服务等多个维度,全方位解读TPS-1236系列超低相位噪声振荡器.
一,Transko品牌:深耕频控元器件三十余年,美国石英晶体行业标杆企业
TranskoElectronics,Inc.,总部坐落于美国加利福尼亚州阿纳海姆市,创立于1992年,是一家通过ISO9001质量体系认证的专业频率控制器件研发制造厂商,也是北美地区石英晶体与振荡器领域极具代表性的老牌企业.自品牌成立之初,Transko就专注石英晶体谐振器,XO普通晶体振荡器,VCXO压控晶体振荡器,TCXO温补晶振,OCXO恒温晶振,差分振荡器,晶体滤波器等全品类频控器件研发,设计与生产,产品广泛服务于通信设备,导航系统,测试测量仪器,专业音频,无线射频,工业控制等多个领域.
在企业发展历程中,Transko持续完成技术整合与产能升级,2016年完成对CalCrystal(Comclok)资产收购,CalCrystal自1969年起生产精密晶体与时序器件,拥有数十年精密石英加工技术积淀,本次收购进一步补强Transko在超低噪声,高精度石英振荡器领域的研发能力,丰富高端低相噪振荡器产品矩阵.
Transko品牌核心竞争优势,业内称之为"TranskoAdvantage",核心体现在快速交付能力.对于客户定制化规格需求,原厂最快72小时即可完成样品交付,同时具备极强的产品定制开发能力,技术团队可根据客户设备工况,电路架构,针对性调整振荡器频率,输出类型,噪声指标,封装形式,满足差异化的时序设计需求.区别于很多厂商只专注单一赛道,Transko兼顾通用消费级器件与高端仪器,音频级高性能时序产品,产品线覆盖从微型贴片无源晶振到大封装超低相位噪声有源振荡器,兼顾性价比与极致性能.
长期以来,Transko持续迭代新品,先后推出VTXLN系列超低相位噪声压控温补晶振,TSM16微型贴片振荡器,TG32网络专用CMOS/LVDS/LVPECL振荡器等多款里程碑式产品,持续补齐不同细分场景的时钟源短板.本次发布的TPS-1236系列,是Transko面向高清音频赛道重点打造的超低相位噪声XO晶体振荡器,进一步完善品牌在专业音频时钟领域的产品布局.
深圳市康华尔电子,作为Transko国内授权代理商,长期深耕进口晶振分销领域,代理品牌覆盖Transko,Epson,Citizen,Kyocera,SiTime,Murata等全球主流晶振厂商,积累大量高端时序器件项目落地经验.康华尔电子技术团队熟悉Transko原厂产品规范,测试标准,可靠性指标,可协助工程师快速完成器件选型,参数对比,方案评估,规避时序设计陷阱,保障项目顺利推进,咨询热线:0755-27838351.
二,相位噪声:高性能时钟源的核心评价指标,读懂振荡器噪声对整机系统的影响
在正式解析TPS-1236产品之前,我们需要厘清相位噪声的定义,理解为什么高清音频,精密仪器必须追求超低相位噪声时钟.在理想状态下,石英振荡器输出的是一条纯净,无任何杂散的单频正弦波,频谱上只存在单一载波谱线.但现实世界不存在绝对理想振荡器,受石英谐振器材料损耗,电路热噪声,闪烁噪声,电源干扰等因素影响,载波两侧会出现连续的噪声边带,这部分边带噪声,就是相位噪声.
行业通用相位噪声单位为dBc/Hz,代表偏离载波某一频偏位置处,1Hz带宽内噪声功率与载波功率的比值.dBc为对数单位,数值越小(负数绝对值越大),代表相位噪声性能越好,频谱纯净度越高.例如TPS-1236达到-168dBc/Hz底噪,意味着在对应频偏下,噪声功率仅为载波功率的百亿分之一级别,噪声抑制能力极其优秀.
在数字音频系统中,音频信号采样,数模转换DAC,模数转换ADC全部依靠主时钟驱动.当时钟存在相位抖动,采样时刻就会发生随机偏移,采样点偏离理论理想位置,引入量化失真,也就是我们常说的时基失真.这种失真无法通过后续数字滤波消除,会直接破坏音频信号的细节还原,造成声音浑浊,声场压缩,高频细节丢失,底噪变大,在HiFi解码器,专业录音声卡,数字混音台这类高端音频设备上,这种劣化会被人耳清晰感知.
除音频领域外,射频通信,频谱分析仪,矢量信号源等设备同样高度依赖低相位噪声时钟.射频系统中,本地振荡器相位噪声过高会抬升接收底噪,降低接收机灵敏度,恶化EVM误差向量幅度,提升信号解调误码率;频谱分析仪内部参考时钟相噪不足,会限制仪器自身的最小可检测信号,无法分辨微弱频谱信号,直接限制仪器测量下限.
传统通用型HCMOS输出有源晶振,相位噪声底噪大多在-140dBc/Hz~-155dBc/Hz区间,只能满足普通消费电子,基础工控设备.当产品进入专业音频,高端测量仪器赛道,现有普通晶振噪声指标就会成为性能瓶颈,这也是Transko开发TPS-1236系列超低相位噪声振荡器的市场出发点.
相位噪声的性能上限,主要由石英谐振器Q值(品质因数),振荡电路噪声,封装结构,电源抑制能力共同决定.高Q值石英晶体拥有更低的内部损耗,是实现超低相位噪声的基础,同时需要搭配低噪声放大器电路,优化PCB基座封装结构,降低寄生参数带来的额外噪声,多重手段叠加,才能把相位噪声压低到-168dBc/Hz级别.

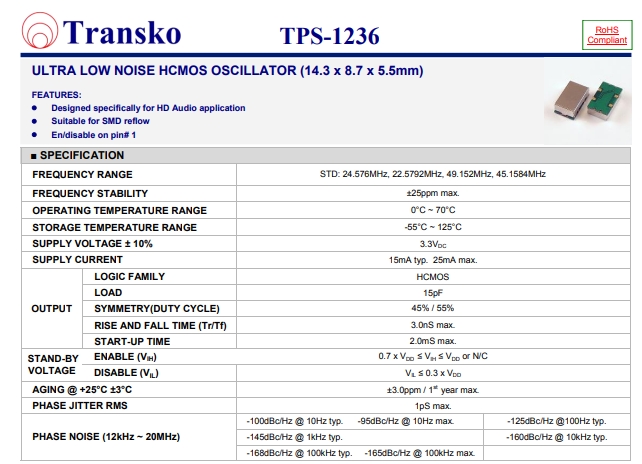

三,TPS-1236系列新品核心参数与产品规格详解
Transko官方发布信息显示,TPS-1236系列定位UltraLowPhaseNoise超低相位噪声HCMOS输出晶振,产品设计目标直指高清HDAudio专业音频应用场景,原厂标定相位噪声底噪可达-168dBc/Hz,是同封装规格,同输出类型产品中的第一梯队水准.
基础规格参数

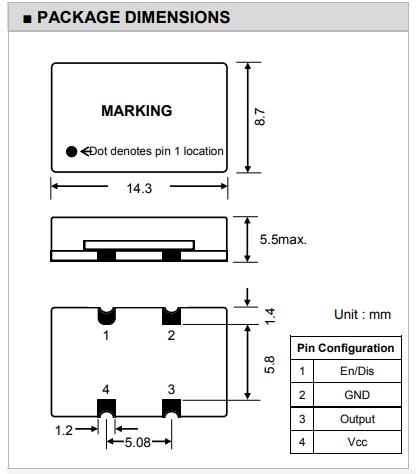

封装结构:14.3mm×8.7mmPCB基座4引脚SMD贴片封装,本体厚度5.5mm,金属屏蔽外壳设计.金属外壳能够有效屏蔽外界电磁干扰,防止外部射频信号耦合进入振荡电路,避免外部干扰抬升相位噪声,这对于音频设备这类高灵敏度模拟+数字混合电路板至关重要.
输出类型:HCMOS电平输出,HCMOS具备良好的电平兼容性,驱动能力稳定,适配绝大多数音频DAC,音频处理器的时钟输入接口,简化后端电路设计,无需额外电平转换芯片.
供电电压:单3.3V直流供电,功耗控制合理,无需多路电源轨,降低电源设计复杂度,减少电源模块引入噪声的可能性.
标准可用频率:原厂标配推荐频率包含24.576MHz,22.5792MHz,49.152MHz,45.1584MHz,全部为高清数字音频领域经典时钟频率.其中24.576MHz,49.152MHz广泛用于专业音频编解码,高端DAC解码器,22.5792MHz,45.1584MHz适配多种采样率音频系统,支持44.1kHz,48kHz,96kHz,192kHz等高规格音频采样,覆盖主流高清音频硬件方案.客户如有特殊定制频率需求,可联系康华尔电子,对接Transko原厂评估定制可行性.
合规属性:TPS-1236全系列满足RoHS3,REACH环保指令要求,无铅无卤,符合全球电子行业环保法规,产品可以直接出口欧盟等海外市场,无需额外做环保合规整改.
产品类型:XO普通晶体振荡器,无温补,无压控功能,产品架构精简,减少温度补偿电路带来的附加噪声,最大化优化相位噪声指标.XO架构相比TCXO,电路元件更少,闪烁噪声更低,在温度变化范围相对可控的室内专业音频设备场景,是追求极致低相噪的优选方案.
四,TPS-1236超低相位噪声背后的技术架构设计
想要实现-168dBc/Hz的优秀相位噪声指标,Transko在TPS-1236的石英材料,振荡电路,封装工艺三大维度做了系统性优化,并非简单选用一颗高品质石英晶片.
1.高Q值精选石英谐振器晶片
石英晶片是振荡器的核心谐振单元,Q值直接决定噪声下限.Transko针对TPS-1236筛选高品质石英毛坯,采用精密研磨,抛光工艺,降低晶片表面缺陷,减少晶体内部损耗,提升谐振器Q值.高Q晶体具备更窄的谐振带宽,能够天然抑制载波边带噪声,是实现超低相位噪声的物理基础.同时晶片经过老化预筛选,提前筛除老化速率偏高的不良品,保证长期使用过程中频率漂移更低,整机长时间工作声音稳定性更好.
2.低噪声振荡ASIC电路设计
振荡电路是引入闪烁噪声(1/f噪声)的主要来源,而闪烁噪声在低频偏位置,对音频时钟抖动影响最显著.Transko特兰斯科晶振为TPS-1236优化振荡放大器架构,选用低闪烁噪声晶体管,精简电路元器件数量,减少有源器件带来的额外噪声贡献.电路设计上降低偏置电流噪声,优化反馈网络,抑制电路非线性带来的杂散分量.相比通用振荡器芯片,这套定制化振荡电路,在不增加功耗前提下,显著压低近端相位噪声.
同时电路内部增加电源噪声抑制模块,提升电源电压抑制比(PSRR),降低电源纹波耦合到时钟信号上的概率.在音频电路板中,模拟电源纹波是一大噪声来源,优秀的电源抑制能力,可以减少后端电源滤波电路设计压力.
3.金属屏蔽贴片封装工艺
TPS-1236采用金属屏蔽外壳+PCB基座贴片封装.金属外壳实现法拉第屏蔽,隔绝外部电场,磁场干扰.在音频设备PCB板上,模拟信号线,数字开关电源会产生电磁辐射,如果时钟晶振没有屏蔽,外部干扰会调制载波,劣化相位噪声.全金属屏蔽结构可以从物理层面隔绝外部干扰,保障器件在复杂板级电磁环境下,依旧维持标称低相噪性能.
4引脚SMD贴片基座,优化引脚寄生电感,寄生电容设计,降低封装寄生参数对谐振回路的扰动.封装内部腔体采用干燥惰性气体封装,减少晶片氧化,水汽侵蚀,提升产品长期可靠性,减缓长期老化漂移.出厂前,每一颗TPS-1236都会经过相位噪声全检,频率校准,老化筛选,保证批量产品指标一致性,避免出现单颗器件性能离散过大的量产风险.
五,TPS-1236系列振荡器多场景落地应用解析
Transko原厂在新品公告中明确,TPS-1236首要目标市场是高清HDAudio专业音频设备,同时凭借优异的频谱纯净度,可拓展至各类精密时序系统,下面分场景详细介绍应用落地:
场景一:专业高清音频设备(核心主打场景)
专业音频是TPS-1236最核心赛道,覆盖高端Hi-Fi音频解码器DAC,专业录音声卡,音频接口,数字调音台,广播级音频处理器,母带录音设备,高端耳放时钟模块.
数字音频系统中,时钟质量决定音频回放上限.普通时钟带来的随机抖动,会造成微弱信号丢失,声音干涩,声场扁平化.TPS-1236超低相位噪声把时钟抖动压到极低水平,大幅降低时基失真,保留音乐中细微泛音,动态层次,还原录音棚原始声场.对于录音,母带制作设备而言,低相噪时钟可以保证音频采集过程不失真,记录最原始的声音信号,避免时钟引入的失真污染音源.
很多高端音频设备厂商,以往只能选用进口大体积直插超低相噪晶振,不仅贴装困难,而且采购交期漫长.TPS-1236贴片SMD封装,支持SMT自动化生产,兼顾高性能与量产便利性.康华尔电子可以为音频设备研发企业提供TPS-1236样品,方便研发人员做音质对比测试,验证时钟升级带来的音质提升,联系电话0755-27838351.
场景二:测试测量仪器仪表
各类高精度测试设备仪器,例如便携式频谱分析仪,矢量信号发生器,音频分析仪,高速示波器,都需要纯净的参考时钟源.仪器内部参考时钟相位噪声,直接决定仪器底噪与测量动态范围.仪器厂商在开发高精度音频分析仪时,需要纯净时钟做音频信号生成与采集,TPS-1236可以作为仪器内部参考时钟,降低仪器自身本底噪声,提升微弱音频信号测量能力.
场景三:广播与演播室音视频设备
电视台,广播电台演播室音视频同步设备,数字音频矩阵,高清直播音频编解码设备,需要稳定纯净的时钟,保障多路音频信号同步,避免声画不同步,音频信号畸变.广播设备常年连续开机工作,对振荡器长期稳定性,可靠性有较高要求,TPS-1236经过老化筛选,金属屏蔽封装抗干扰能力强,适配演播室复杂电磁环境.
场景四:射频与频率合成辅助参考时钟
在微波射频模块,频率合成器中,低相噪参考时钟,有助于降低锁相环PLL输出信号相位噪声.虽然TPS-1236是HCMOS输出,不适合直接作为射频本振,但可以作为PLL环路的外部参考源,用于中低频射频系统,短距离无线通信设备,优化射频输出频谱纯净度.工程师在射频项目选型时,可联系康华尔电子技术团队评估器件适配性.
提示:TPS-1236是XO固定频率振荡器,不支持压控调频.如果项目需要频率微调功能,康华尔电子可推荐TranskoVTXLN系列超低相位噪声VCTCXO,满足压控调谐场景需求.
六,行业痛点:高端低相噪晶振供应链难题,康华尔电子作为Transko代理的配套价值
国内高端硬件研发企业,在选用进口超低相位噪声晶振时,长期面临几大痛点:第一,原厂直采门槛高,海外原厂起订量要求大,样品申请流程繁琐,沟通时差大,技术响应周期漫长;第二,全球供应链波动,海外高性能晶振交期不稳定,部分型号leadtime长达数月,极易造成项目延期;第三,缺少本地化技术支持,硬件工程师遇到器件选型,PCB布局,噪声测试问题,无法快速获得原厂级技术指导;第四,市场充斥翻新,水货器件,买到非原装晶振,相位噪声指标不达标,产品整机性能不达标,造成巨大研发损失.
深圳市康华尔电子作为Transko晶振授权品牌代理,针对性解决以上行业痛点:
原装正品保障:所有Transko晶振均来自原厂正规渠道,可核验原厂授权资质,100%全新原装,杜绝翻新,拆机件,每批次产品附带原厂出厂测试报告;
样品快速供给:支持TPS-1236小批量样品申请,方便研发阶段做性能验证,样品交期短,加快产品研发进度;
本地化技术支持:配备专业晶振技术工程师,可协助工程师评估电路适配性,PCB布局建议,相位噪声测试方案,解读器件datasheet,协助排查时钟噪声相关硬件问题;
灵活批量供货:小批量试产到大规模量产均可承接,常备部分Transko热门型号现货,缓解交期压力;
全系列产品选型:除TPS-1236超低相噪XO外,同时提供TranskoTCXO温补晶振,VCXO,OCXO,无源晶振,差分振荡器全系列产品,实现频控元器件一站式采购.
不管是音频设备初创企业,还是仪器仪表大厂,只要有Transko晶振选型,样品,价格,交期咨询,均可致电康华尔电子:0755-27838351.
七,TPS-1236工程设计选型与PCB布局实操指南
即便选用超低相位噪声晶振,如果PCB设计不当,板级噪声,电源干扰会直接掩盖器件本身优异性能,导致实测相位噪声远低于datasheet标称值.下面分享TPS-1236工程应用设计要点,帮助硬件工程师最大化发挥产品性能.
1.电源电路设计
TPS-1236采用3.3V单电源供电,时钟器件对电源纹波极其敏感.建议电源输入端增加RC或者LC低通滤波网络,靠近晶振电源引脚放置0.1μF高频陶瓷去耦电容,同时搭配1μF储能电容,降低电源线上的开关噪声.尽量不要将晶振电源与数字大功率电路,D类功放电源共用同一电源轨,有条件时采用独立LDO给晶振单独供电,LDO优先选择低噪声线性稳压器.
2.PCB布局与接地设计
TPS-1236自带金属屏蔽外壳,外壳建议接地处理,最大化屏蔽效果.晶振布局位置,尽量靠近时钟接收芯片(DAC,音频处理器)的时钟输入引脚,缩短时钟走线长度,减少走线拾取外部电磁干扰的机会.时钟信号线下方铺完整接地铜皮,建立参考地平面,不要在时钟走线下方分割地层,避免地弹噪声耦合.
3.时钟信号匹配
TPS-1236为HCMOS输出,输出边沿速率较快,长线传输时需要考虑信号反射问题.如果时钟走线较长,可根据接收芯片规格,评估串联小电阻做端接匹配,抑制信号振铃.振铃会引入额外相位调制,恶化相位噪声与抖动.
4.焊接与温度注意事项
TPS-1236为SMD贴片封装,遵循标准SMT回流焊温度曲线,最高峰值温度不要超过器件规格上限,避免高温损伤内部石英晶片,造成相位噪声劣化.焊接完成后,不要对金属外壳施加机械压力,防止内部晶片受损.
5.相位噪声测试建议
评估TPS-1236性能,推荐使用相位噪声分析仪直接测试.测试时做好测试夹具屏蔽,减少测试环境电磁噪声干扰,否则测试底噪会限制测量结果,无法测出器件真实-168dBc/Hz指标.康华尔电子技术团队可协助客户了解TPS-1236标准测试条件,协助排查测试异常.
八,TPS-1236可靠性测试与环保合规体系
Transko对TPS-1236执行严格的可靠性验证体系,所有产品出厂前完成多维度可靠性测试,保障产品在设备全生命周期稳定工作.
温度循环测试:高低温循环冲击,验证封装,晶片耐温性能;
振动与机械冲击测试:模拟产品运输,使用中的机械振动,验证封装结构稳定性;
长期老化测试:预老化筛选,剔除早期失效器件,控制长期频率漂移;
湿热测试:验证抗潮湿能力,防止水汽侵入腔体.
环保合规层面,TPS-1236全系列满足RoHS3(EUDirective2011/65/EU2015/863),REACH法规要求,不含铅,汞,镉等限制有害物质,满足国内以及欧盟市场电子产品准入要求,出口项目无需额外做有害物质检测,降低产品认证工作量.
九,行业发展趋势:频控元器件赛道对低相位噪声时钟需求持续上涨
当前,国内高端装备制造业正在快速升级,专业音频,测试测量,微波通信行业国产替代进程加速,国内硬件厂商不再单纯追求成本,开始关注时钟源这类底层元器件对整机性能的提升,超低相位噪声振荡器市场需求持续扩容.
过去国内厂商只能被动选择少数日系,欧美老牌厂商的低相噪晶振,选择面窄,供货可控性差.TranskoTPS-1236这类产品,为工程师新增一个高性能,可稳定供货的选型方向.Transko原厂也在持续迭代低相噪时序产品,未来会推出更多封装尺寸,输出类型的超低相位噪声振荡器,覆盖更多场景.
作为Transko授权代理商,康华尔电子持续跟进Transko新品动态,第一时间引入原厂新品,同步做好技术资料翻译,样品储备,技术培训,帮助国内研发企业第一时间应用海外前沿频控器件.除TPS-1236之外,康华尔电子同时供应Transko无源晶体,TCXO,VCXO晶振,OCXO,差分晶振等全系列产品,一站式解决企业全部晶振采购需求.
时序元器件看似只是电路板上一颗小小的器件,但它是整个系统时序的基石.在高端音频,精密仪器赛道,一颗优质低相噪晶振,往往就是产品拉开竞品差距的关键.TPS-1236以-168dBc/Hz超低相位噪声,标准化音频常用频率,贴片SMD封装三大核心优势,为高清音频设备与精密时序设备提供全新时钟解决方案.
