Raltron晶振,无源晶振,H130A晶体

频率:8.000MHz~150.000MHz

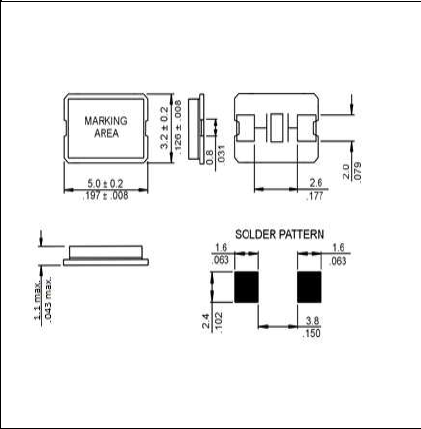

尺寸:5.0*3.2*1.0mm

小型石英贴片晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Raltron晶振,无源晶振,H130A晶体

Raltron晶振,无源晶振,H130A晶体,小型石英贴片5032晶振,外观尺寸具有薄型表面贴片型石英晶体谐振器,特别适用于有小型化要求的市场领域,比如智能手机,无线蓝牙,平板电脑等电子数码产品.晶振本身超小型,薄型,重量轻,晶体具有优良的耐环境特性,如耐热性,耐冲击性,在办公自动化,家电相关电器领域及Bluetooth,WirelessLAN等短距离无线通信领域可发挥优良的电气特性,满足无铅焊接的回流温度曲线要求.

拉隆晶振公司在1983年成立于迈阿密,拉隆电子公司已经发展成为其中之一公认的经验丰富的频率管理产品制造商在世界各地.从简单音叉晶体到高稳定性控制晶体振荡器,拉隆提供最多全行业的频率管理设备. 公司对研发的承诺使得不断创造领先边缘晶体和振荡器器件和技术多年.今天,拉尔特龙提供高性能频率控制解决方案满足和超越客户的期望价格,质量,应用工程和客户支持.

石英晶振的切割设计:用不同角度对晶振的石英晶棒进行切割,可获得不同特性的石英晶片,通常我们把晶振的石英晶片对晶棒坐标轴某种方位(角度)的切割称为石英晶片的切型.不同切型的石英晶片,因其弹性性质,压电性质,温度性质不同,其电特性也各异,石英晶振目前主要使用的有 AT 切、BT 切.其它切型还有 CT、DT、GT、NT 等.

Raltron晶振,无源晶振,H130A晶体

Raltron晶振

单位

H130A晶振

石英晶振基本条件

标准频率

f_nom

8.000MHz~150.000MHz

标准频率

储存温度

T_stg

-40°C  +90°C

裸存

工作温度

T_use

-20℃~+70℃

-40℃~+85℃

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±10ppm

±20ppm

±30ppm

±50ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.ndkcrystal.net/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

8pF~32pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

Raltron晶振,无源晶振,H130A晶体

Raltron晶振,无源晶振,H130A晶体

Raltron晶振,无源晶振,H130A晶体

装载

SMD晶体产品支持自动贴装,但还是请预先基于所使用的搭载机实施搭载测试,确认其对特性没有影响.在切断工序等会导致基板发生翘曲的工序中,请注意避免翘曲影响到低功耗晶振产品的特性以及软焊.基于超声波焊接的贴装以及加工会使得贴片晶体产品(谐振器、振荡器、滤波器)内部传播过大的振动,有可能导致特性老化以及引起不振荡,因此不推荐使用.

负载电容

振荡电路中负载电容的不同,可能导致振荡频率与设计频率之间产生偏差.试图通过强力调整,可能只会导致不正常的振荡.在使用之前,请指明该振动电路的负载电容(请参阅“负载电容”章节内容).

晶体振荡器和实时时钟模块

所有石英晶体振荡器和实时时钟模块都以IC形式提供.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.晶振的软焊温度条件被设计成可以和普通电子零部件同时作业,但如果是超过规格以上的高温,则频率有可能发生较大的变化,因此请避免不必要的高温度.有关SMD产品的回流焊焊接温度描述,请参照“表面贴装型晶体产品的回流焊焊接温度描述”.

撞击

虽然石英晶体谐振器产品在设计阶段已经考虑到其耐撞击性,但如果掉到地板上或者受到过度的撞击,以防万一还是要检查特性后再使用.

保管

保管在高温多湿的场所可能会导致端子软焊性的老化.请在没有直射阳光,不发生结露的场所保管.

Raltron晶振,无源晶振,H130A晶体

我们将定期对雇员进行教育和培训,确保他们能够安全高效的工作,树立他们的环保责任感. 与雇员、客户、公众、政府及关注公司环境绩效和持续改进计划的相关方进行充分开放的信息交流.与我们的员工一起开创并保持一个免于事故的产品生产工作场所.重视污染预防,消除偏离程序的行为强调通过员工努力这一最可行的方法持续改进我们经营活动的环境绩效.

美国RALTRON晶振公司事业产品废弃物产出量逐年降低,可回收、再利用之废弃物比例逐年提高,各项排放检测数据符合政府法规要求.并由原材料管控禁用或限用环境危害物质与国际大厂对于绿色生产及绿色产品的要求相符,于2004年通过SONY  绿色伙伴(Green Partner)验证. 将持续的环境、健康和安全方面的改进、欧美晶振产品污染预防和员工的努力纳入日常运行当中.加强污染防治,减少现有的污染废弃物以及在未来生产制造中所产生的污染.

美国RALTRON晶振本于‘善尽企业责任、降低环境冲击、提升员工健康’的理念,执行各项环境及职业安全卫生管理工作;落实公司环安卫政策要求使环境暨安全卫生管理成效日益显著,不仅符合国内环保、劳安法令要求,同时无铅晶振产品也能达到国际环保、安全卫生标准.2003年通过ISO14001环境管理系统验证,秉持“污染预防、持续改善”之原则.

RALTRON晶振公司集团作为“地球内企业”,在保护地球环境方面发挥着领导作用.我们尊重历史、文化和传统的多样性,并致力于“CSR经营”和“环境经营”.为取得社会的信任,为推动环境负荷最小化,RALTRON晶振集团还开展了各种各样的石英晶振产品生产宣传推广活动.
