Jauch晶振,32.768K晶振,JTX410晶体

频率:32.768KHZ

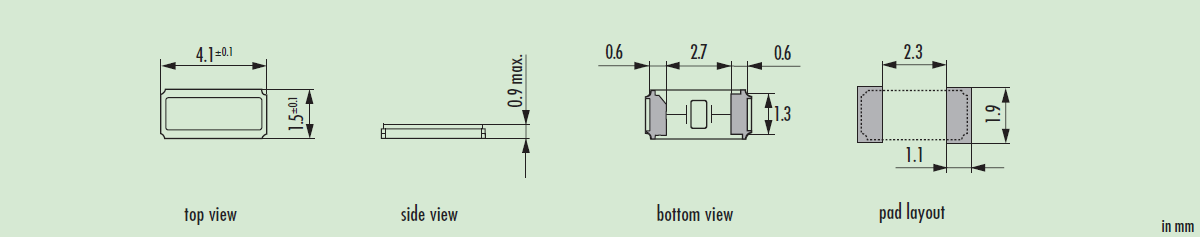

尺寸:4.1*1.5*0.9mm

贴片晶振本身体积小,超薄型石英晶体谐振器,特别适用于有目前高速发展的高端电子数码产品,因为晶振本身小型化需求的市场领域,小型,薄型是对应陶瓷谐振器(偏差大)和普通的石英晶体谐振器(偏差小)的中间领域的一种性价比较出色的产品.产品广泛用于笔记本电脑,无线电话,卫星导航HDD,SSD,USB,Blu-ray等用途,符合无铅焊接的高温回流焊曲线特性.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

Jauch晶振,32.768K晶振,JTX410晶体

Jauch晶振,32.768K晶振,JTX410晶体.智能手机晶振,产品具有高精度超小型的表面贴片型石英晶体谐振器,最适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高温回流温度曲线要求.

我们希望在质量和业务方面成为国际领先的石英晶振公司.因此,我们仍然是一个有吸引力和可靠的雇主,并且是一个先进且持续成功的公司. 我们的基本原则,包括我们的雇员的安全和健康,童工,歧视,公平薪酬,腐败,贿赂以及环境保护,都在JAUCH集团的行为准则中得到了支持.在良好的商业关系基础上,我们期望每个参与公司成功的人都能遵守这些行政原则.

石英晶振产品电极的设计:石英晶振产品的电极对于石英晶体元器件来讲作用是1.改变频率;2.往外界引出电极;3.改变电阻;4.抑制杂波.第1、2、3项相对简单,第4项的设计很关键,电极的形状、尺寸、厚度以及电极的种类(如金、银等)都会导致第4项的变化.特别是随着贴片晶振的晶片尺寸的缩小对于晶片电极设计的形状及尺寸和精度上都有更高的要求---公差大小、位置的一致性等对晶振产品的影响的程度增大,故对电极的设计提出了更精准的要求.

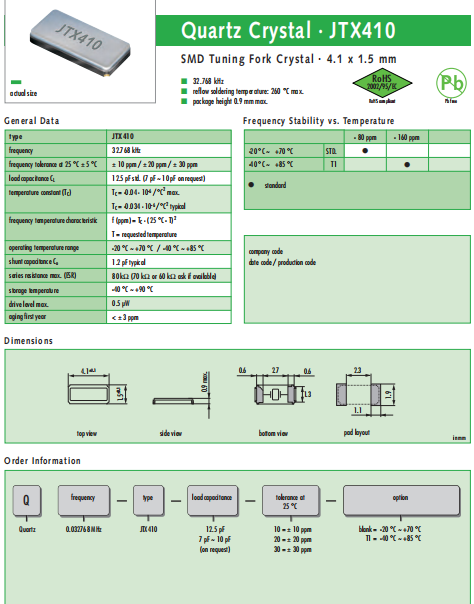

Jauch晶振,32.768K晶振,JTX410晶体

Jauch晶振

单位

JTX410晶振

石英晶振基本条件

标准频率

f_nom

32.768KHZ

标准频率

储存温度

T_stg

-40°C+90°C

裸存

工作温度

T_use

-20℃~+70℃

-40℃~+85℃

标准温度

激励功率

DL

1.0μW Max.

推荐:10μW

频率公差

f_— l

±10ppm

±20ppm

±30ppm

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.ndkcrystal.net/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

7pF~10pF

12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

Jauch晶振,32.768K晶振,JTX410晶体

Jauch晶振,32.768K晶振,JTX410晶体Jauch晶振,32.768K晶振,JTX410晶体

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.在下列回流条件下,对晶体产品甚至4.1x1.5晶振使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

PCB设计指导

(1)理想情况下,机械蜂鸣器应安装在一个独立于音叉晶体器件的PCB板上.如果您安装在同一个PCB板上,最好使用余量或切割PCB.当应用于PCB板本身或PCB板体内部时,机械振动程度有所不同.建议遵照内部板体特性.

(2)在设计时请参考相应的推荐封装.

(3)在使用焊料助焊剂时,按JIS标准(JISC60068-2-20/IEC60,068-2-20).来使用.

(4)请按JIS标准(JISZ3282,Pb含量1000ppm,0.1wt%或更少)来使用无铅焊料.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存进口贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

使用环境(温度和湿度)

请在规定的温度范围内使用低功耗晶振.这个温度涉及本体的和季节变化的温度.在高湿环境下,会由于凝露引起故障.请避免凝露的产生.

Jauch晶振,32.768K晶振,JTX410晶体

JAUCH晶振,作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动.推进了环境考虑的SMD晶振产品和服务的产品和服务.为了提供社会,努力维护地球环境.遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力.

JAUCH晶振公司遵守所有适用的有关环境、健康和安全的法律和法规以及公司自己的有关环境、工业卫生和安全的方针和承诺.与我们的员工一起开创并保持一个免于事故的工作场所.
为确保安全、提高保护预防措施、石英水晶振动子产品的可靠性以及职业安全,确保职业健康与环境的优越性,通过正式的管理评审和对健康、安全和环境实施效果的持续改进,保护人群及财产与环境.
JAUCH晶振公司自觉遵守有关环境法律、法规,培养员工的环保意识和生产高品质晶振产品能力,持续改进环保绩效,优先使用环保型材料、设备及施工工艺,做到污染预防,最终创建具有环保、节能、适宜性特征的优质工程

JAUCH晶振劳工职业安全卫生议题近年成为世界各国及企业关注焦如何做到‘降低职业灾害发生、确保工作场所安全、实施员工健康管理’一直是JAUCH晶体努力的方向,公司于2008年12月通过OHSAS18001职业安全卫生管理系统验证,提供劳工符合系统要求的安全卫生工作环境.

通过正式的管理评审和对健康、安全和环境实施效果的持续改进保护人群及财产与环境,以最小化使用危险材料、能源和其它资源为目的进行公司产品及服务的安全生产和使用并确保回收利用以防治污染、保存资源的方式进行商务运作并积极地对以往的环境破坏进行揭露持续改进,将环境管理与商务运行和决策过程高度集成规范其行为不断进行持续改进的实践.

Jauch晶振,32.768K晶振,JTX410晶体

Jauch晶振,32.768K晶振,JTX410晶体
