ILSI艾尔西晶振,ISM97有源振荡器,ISM97-3251BH-20.000MHz晶振

频率:1~156.250MHZ

尺寸:3.2*2.5mm

小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

         ILSI艾尔西晶振,ISM97有源振荡器,ISM97-3251BH-20.000MHz晶振,小型SMD有源晶振,从最初超大体积到现在的7050mm,6035mm,5032mm,3225mm,2520mm体积,有着翻天覆地的改变,体积的变小也使产品带来了更高的稳定性能,接缝密封石英晶体振荡器,精度高,覆盖频率范围宽的特点,SMD高速自动安装和高温回流焊设计,Optionable待机输出三态输出功能,电源电压范围:1.8V~5V,高稳定性,低抖动,低功耗,主要应用领域:无线通讯,高端智能手机,平板笔记本WLAN,蓝牙,数码相机,DSL和其他IT产品的晶振应用,三态功能,PC和LCDM等高端数码领域,符合RoHS/无铅.

          ILSI America成立于1987年,总部位于加州科斯塔梅萨。当时的商业模式很简单,成为贴片石英晶振和时钟振荡器的供应商,以支持北美频率控制市场。
         ILSI艾尔西晶振,ISM97有源振荡器,ISM97-3251BH-20.000MHz晶振1995年,ILSI北京中国办事处开业。1998年,ILSI晶振美国公司搬迁到它现在的位置,这是一个位于内华达州里诺的10,000平方英尺的世界总部。1999年,ILSI香港中海物流中心开业。2007年ILSI韩国办事处的开业完成了我们在美国和亚洲提供真正实体店的目标,这些实体由直接员工提供,以支持我们在北美,墨西哥,亚洲和欧洲快速增长的客户群。
           2013年,ILSI收购了MMD Monitor / Quartztek。MMD Monitor / Quartztek的收购使我们现有的全球频率控制打印位置和活跃的客户群翻了一番。ILSI收购MMD的行为不会中断我们的客户供应链。美国艾尔西石英贴片晶振现在在加利福尼亚州南部的MMD Monitor Monitor / Quartztek所在地的销售水平显着提高,因此2013年需要开设两个新的区域销售办事处,负责处理洛杉矶,加利福尼亚州,加利福尼亚州奥兰治县和加利福尼亚州圣地亚哥的地区。2

   Frequency Range
1.000MHz to 156.250MHz
   Frequency Stability

±15ppm Maximum

±25ppm Maximum

±100ppm Maximum

 Inclusive of Calibration Tolerance at 25°C, Frequency

Voltage Change, Output Load Change, and First Yea
Operating Temperature Range


0°C to +70°C,
 - 10°C to +60°C,


or -40°C to +85°C
   Supply Voltage (Vdd) 1.8V, 2.5V, 2.7V, 3.0V, 3.3V, 1.62V - 3.63V ±5%
   Input Current 20mA Maximum
   Output Logic Type CMOS
   Output Drive Capability 30pF Maximum
   Aging ±3ppm/year Maximum at +25°C
   Duty Cycle 50 ±5(%) or 50 ±10(%) Measured at 50% of waveform
   Rise / Fall Time 6nSec Maximum Measured from 20% to 80% of waveform
   Output Voltage Logic High 90% of Vdd Minimum
   Output Voltage Logic Low 10% of Vdd Maximum
   Pin 1 Connection Tri-State (High Impedance)
   Input Voltage Logic High
70% of Vdd Minimum or No Connect to
   Input Voltage Logic Low
30% of Vdd Maximum to Disable Output
   Standby Current 10µA Maximum Disabled Output, High Impedance
   Startup Time 10mSec Maximum
   RMS Phase Jitter 1pSec Maximum 12kHz to 20MHz offset frequency
   Period Jitter (RMS) 5pSec Maximum 20k adjacent periods
   Period Jitter (pk-pk) 50pSec Maximum 100k adjacent periods

3

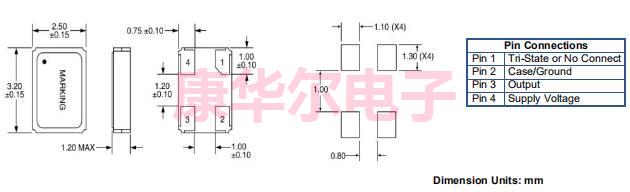

ISM97 尺寸4

耐焊性

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用石英晶振.在下列回流条件下,对贴片晶振产品使用更高温度,会破坏产品特性.建议使用下列配置情况的回流条件.安装这些产品之前,应检查焊接温度和时间.同时,在安装条件更改的情况下,请再次进行检查.如果需要焊接的晶体产品在下列配置条件下进行焊接,请联系我们以获取耐热的相关信息.

清洗

关于一般清洗液的使用以及超声波清洗没有问题,但这仅仅是对单个石英晶体产品进行试验所得的结果,因此请根据实际使用状态进行确认.

由于音叉型晶体谐振器的频率范围和超声波清洗机的清洗频率很近,容易受到共振破坏,因此请尽可能避免超声波清洗.

若要进行超声波清洗,必须事先根据实际使用状态进行确认.ILSI艾尔西晶振,ISM97有源振荡器,ISM97-3251BH-20.000MHz晶振.

安装方向

进口晶体振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.

存储事项

(1)在更高或更低温度或高湿度环境下长时间保存石英贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.

正常温度和湿度:温度:+15°C至+35°C,湿度25%RH至85%RH(请参阅“测试点JISC60068-1/IEC60068-1的标准条件”章节内容).

(2)请仔细处理内外盒与卷带.外部压力会导致卷带受到损坏.

5

ILSI晶振工厂、办公室节能、省资源、资源循环、化学物质的合理管理推动,地球温暖化防止及循环型社会的实现贡献.与采购单位、供应商等的客户合作,温室效应气体削减,资源的有效利用,努力对石英贴片晶振,石英晶体谐振器,SPXO贴片晶振的化学物质的管理强化等.地域社会环境保全活动及生物多样性保全活动的参加,环境関搭配等的信息积极的公开的事,与社会的交流的知识进一步加深协调进一步的协调.这个环境方针是根据文件等的全体职员以及共同工作的人们.按照这个环境方针,设定环境目的和目标,确实是落实,对其进行重新评估,努力持续改善.

ILSI晶振有限公司.进行协同集团全球环境保全措施作为全球业务支持一个可持续发展的社会发展.

ILSI晶振公司环保环境与发展对策:实行可持续发展战略.采取有效措施,防治工业污染.提高能源利用效率,改善能源结构.运用经济手段保护环境.大力推进科技进步,加强环境科学研究,积极发展环境保护产业.健全环境法规,强化环境管理.加强环境教育,不断提高环境意识.ILSI艾尔西晶振,ISM97有源振荡器,ISM97-3251BH-20.000MHz晶振.

ILSI欧美晶振作为全球企业可持续的社会的实现,集团一体推进地球环境保全活动.推进了环境考虑的产品和服务的产品和服务.为了提供社会,努力维护地球环境.遵守环境相关的法令、条例、限制、协定及其他要求事项,环境负荷的降低和污染的防止努力.
