京瓷晶振,贴片晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振

频率:32.768KHz

尺寸:3.2*1.5*0.8mm

此款智能手机晶振,产品具有高的精度小型的表面贴片型石英晶体振荡器,适用于移动通信终端的基准时钟等移动通信领域.比如智能手机,无线通信,卫星导航,平台基站等较高的端的数码产品,晶振本身小型,薄型具备各类移动通信的基准时钟源用频率,贴片晶振具有优良的电气特性,耐环境性能适用于移动通信领域,满足无铅焊接的高的温回流温度曲线要求.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

日本京瓷晶振株式会社保持公正,体面的工作精神,尊重人,我们的工作,我们的公司和我们的全球社区.提供的材料和知识有机会增长我们所有的员工,并通过我们的共同努力,为社会和人类的进步做出贡献.石英晶体,贴片晶振, 恒温晶振对于手机,数码相机和其他数字设备关键部件的性能有重要影响.京瓷晶振设备是世界领先生产石英晶振设备的厂商之一,涵盖各个方面的生产增长的合成石英晶体使用石英晶体生产最终产品,包括石英晶振,石英晶体振荡器,以及过滤器和光学设备.

京瓷晶振,贴片晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振,贴片石英晶振适合用于车载电子领域的小型表面贴片石英晶体谐振器.也可对应有高的可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器,在极端严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求.

晶振高精密点胶技术:环保晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

2

京瓷晶振

单位

ST3215SB

石英晶振基本条件

标准频率

f_nom

32.768KHZ


标准频率

储存温度

T_stg

-55°C +85°C

裸存

工作温度

T_use

-40°C +85°C

标准温度

激励功率

DL

0.5μW Max

推荐:10μW

频率公差

f_— l

± 10× 10-6,± 20× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.ndkcrystal.net/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

4pF,5pF,6pF,7pF,9pF,12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

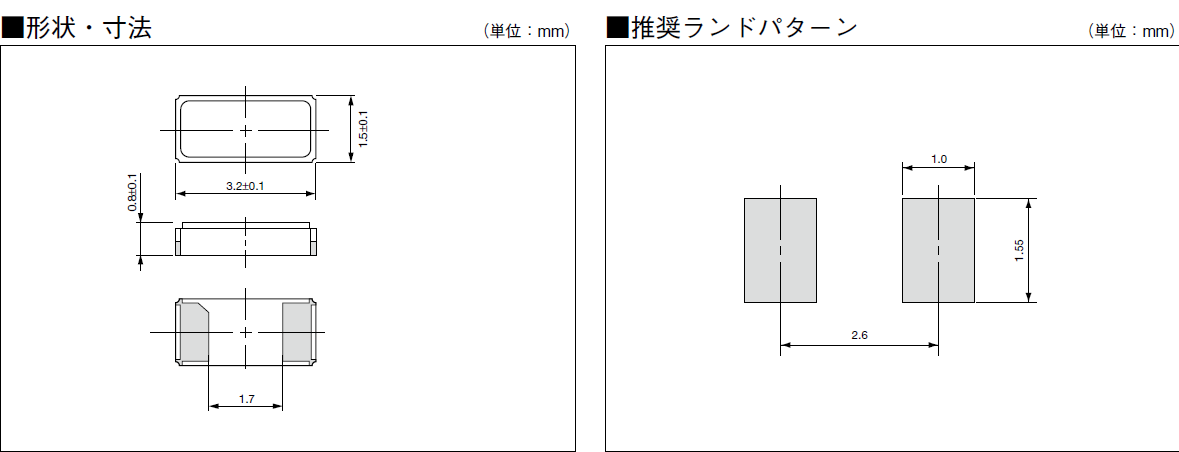

ST3215SB_3.2_1.5

京瓷ST3215SB晶振料号系列编码表:

原厂编码 厂家 型号 系列 频率 工作温度 包装/封装 尺寸 高度
ST3215SB32768H5HPWAA Kyocera Corp ST3215SB kHz 32.768kHz -40°C ~ 85°C 2-SMD (3.20mm x 1.50mm) (0.90mm)
ST3215SB32768C0HPWBB Kyocera Corp ST3215SB kHz 32.768kHz -40°C ~ 85°C 2-SMD (3.20mm x 1.50mm) (0.90mm)
ST3215SB32768C0HSZA1 Kyocera Corp ST3215SB kHz 32.768kHz -40°C ~ 125°C 2-SMD (3.20mm x 1.50mm) (0.90mm)
ST3215SB32768Z0HPWBB Kyocera Corp ST3215SB kHz 32.768kHz -40°C ~ 85°C 2-SMD (3.20mm x 1.50mm) (0.90mm)
ST3215SB32768H5HSZA1 Kyocera Corp ST3215SB kHz 32.768kHz -40°C ~ 125°C 2-SMD (3.20mm x 1.50mm) (0.90mm)
ST3215SB32768E0HPWBB Kyocera Corp ST3215SB kHz 32.768kHz -40°C ~ 85°C 2-SMD (3.20mm x 1.50mm) (0.90mm)

4

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将石英晶振输出负载安装在尽可能靠近振荡器的地方(在20 mm范围之间).

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC 或GND.

热影响

重复的温度巨大变化可能会降低受损害的石英晶振产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

振荡器的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致无法产生振荡和/或非正常工作.

京瓷晶振KHZ晶振型号表:

KHZ

5

京瓷晶振的CSR活动基于以"作为人何谓正确"为判断基准的"京瓷哲学".希望通过实践京瓷哲学,解决CSR课题,并构建与利益相关者相互信赖的关系,实现集团的可持续发展,同时为社会的健全发展做出贡献. 京瓷晶振,贴片晶振,ST3215SB晶振,ST3215SB32768H5HPWAA晶振

京瓷晶振将"防止全球变暖,节能性","资源循环性","环保,产品安全性"这3个主题视为最重要的课题,在产品开发阶段就明确地设定了相应的环保理念.

京瓷晶振集团希望销售的所有产品都能为地球环保做贡献,因此致力于开发环境友好型产品.为进行环境友好型产品的设计,京瓷晶振明确了"环境友好理念".将对于防止全球变暖,节能,节省资源,削减有害物质做出积极贡献的产品定为"环保商品",并针对所有音叉型水晶振动子产品设定了以环境友好理念为基础的评价基准.通过这些努力,在2015年度,环保商品的比例达到了99%.今后,京瓷晶振集团将继续开展相关活动,为提供更多环境友好型产品而努力.
