NAKA晶振,贴片晶振,CU412晶振,进口音叉型贴片晶振

频率:32.768KHz

尺寸:4.1*1.5*0.9mm

贴片表晶32.768K系列具有小型,薄型,质地轻的表面贴片音叉型石英晶体谐振器,晶振产品本身具备优良的耐热性,耐环境特性,在办公自动化,家电领域,移动通信领域可发挥优良的电气特性,符合无铅认证,满足无铅焊盘的回流温度曲线要求,金属外壳的石英晶振使得产品在封装时能发挥比陶瓷晶振外壳更好的耐冲击性能.


订购热线:0755-27838351
QQ咨询 点击这里给我发消息 NAKA晶振,贴片晶振,CU412晶振,进口音叉型贴片晶振

1

NAKA晶振,贴片晶振,CU412晶振,进口音叉型贴片晶振,小型,薄型,质地轻的表面贴片音叉型晶体谐振器,手机晶体,产品体积小,特别适用于各种小巧的便携式消费电子数码产品,在移动通信领域广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊盘的高温回流温度曲线要求.

贴片晶振晶片边缘处理技术:贴片晶振是晶片通过滚筒倒边,主要是为了去除石英晶振晶片的边缘效应,在实际操作中机器运动方式设计、滚筒的曲率半径、滚筒的长短、使用的研磨砂的型号、多少、填充物种类及多少等各项设计必须合理,有一项不完善都会使晶振晶片的边缘效应不能去除,而石英晶振晶片的谐振电阻过大,用在电路中Q值过小,从而电路不能振动或振动了不稳定.

2

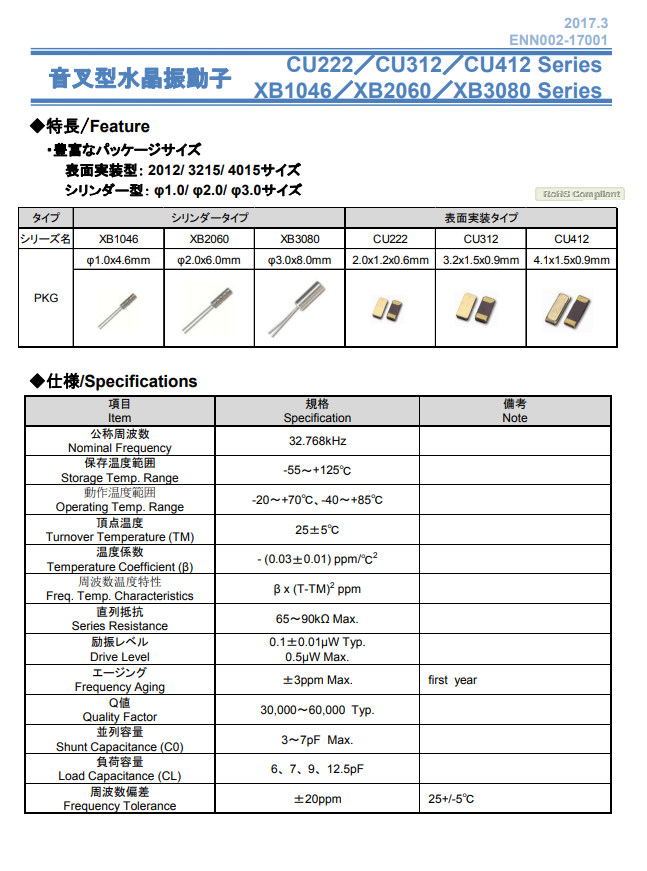

NAKA晶振规格

单位

CU412晶振

石英晶振基本条件

标准频率

f_nom

32.768KHz

标准频率

储存温度

T_stg

-55°C~+125°C


裸存

工作温度

T_use

-20~ +70℃

-40~ +85℃

标准温度

激励功率

DL

200μWMax.

推荐:1μW100μW

频率公差

f_—l

±20×10-6

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,www.ndkcrystal.net

频率温度特征

f_tem

±20×10-6(-10~+70)

超出标准的规格请联系我们.

负载电容

CL

6pF,7pF,9pF,12.5pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C—+85°C,DL=100μW

频率老化

f_age

±5×10-6/yearMax.

+25°C,第一年

3

CU222 CU312 CU412

4

噪音

在电源或输入端上施加执行级别(过高)的不相干(外部的)噪音,可能导致会引发石英晶振功能失常或击穿的闭门或杂散现象.

电源线路

电源的线路阻抗应尽可能低.

输出负载

建议将输出负载安装在尽可能靠近石英振荡器的地方(在20mm范围之间).

在一个不同扩张系数电路板(环氧玻璃)上焊接摄像头晶振产品时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

自动安装和真空化引发的冲击会破坏产品特性并影响这些进口晶体振荡器.请设置安装条件以尽可能将冲击降至低,并确保在安装前未对产品特性产生影响.

加热包装材料至+150°C以上会破坏产品特性或损害谐振器.如需在+150°C以上焊接晶体产品,建议使用SMD晶体.

在更高或更低温度或高湿度环境下长时间保存4115石英贴片晶振产品时,会影响频率稳定性或焊接性.请在正常温度和湿度环境下保存这些晶体产品,并在开封后尽可能进行安装,以免长期储藏.

5

NAKA晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

过去NAKA晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

NAKA晶振集团将:不论何时何地在生产数码相机晶振的时候尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.

纳卡晶振通过追求以QMEMS技术为核心的“省、小、精”技术,来推动具有领先性的环保活动,把降低环境负荷作为一种顾客价值提供给顾客.

创造并提供专研了“省、小、精”的32.768K钟表晶振,温补晶振晶振,石英晶振,无源晶振,压控振荡器等水晶元器件及其关联产品;并且构筑和革新既可以降低环境负荷又可以提高生产性的生产流程的活动.

XB1046 XB2060 XB3080 CU222 CU312 CU412
