NDK晶振,温补晶振,NT2520SE晶振,耐高温有源晶体

频率:10.000MHz~52.000MHz

尺寸:2.5*2.0*0.8mm

2520mm体积的石英晶体振荡器,该产品可驱动1.8V的温补晶体振荡器产品,电源电压的低电耗型,编带包装方式,可对应自动高的速贴片机自动焊接,及IR回流焊接(无铅对应),为无铅产品,小型,质地轻.产品被广泛应用到集成电路,程控交换系统,无线发射基站.
订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

NDK晶振,温补晶振,NT2520SE晶振,耐高温有源晶体.贴片石英晶体振荡器,体积小,焊接可采用自动贴片系统,产品本身小型,表面贴片晶振,特别适用于有小型化要求的高端设备系统产品市场领域,因产品小型,薄型优势,耐环境特性,包括耐高的温,耐冲击性等,在移动通信领域得到了广泛的应用,晶振产品本身可发挥优良的电气特性,满足无铅焊接的高的温回流温度曲线要求.

NDK集团作为频率的综合生产企业,为了向客户提供高信赖性品质的产品,我们始终追求最高品质的产品生产和服务,在ADAS(先进驾驶辅助系统)所使用的车载相机和倒车雷达、远程信息处理等用途,晶体元器件的需求也呈现增加的趋势.因此,我们会开发TCXO(温度补偿晶体振荡器)、OCXO(恒温槽控制振荡器)、SAW器件等的车载用高信赖性产品并扩大其销售.

有源晶振高频振荡器使用IC与晶片设计匹配技术:有源晶振是高频振荡器研发及生产过程必须要解决的技术难题.在设计过程中除了要考虑石英晶体谐振器具有的电性外,还有NDK振荡器的电极设计等其它的特殊性,必须考虑石英晶体振荡器的供应电压、起动电压和产品上升时间、下降时间等相关参数.

2

NDK晶振

NT2520SE晶振

输出类型

CMOS

输出负载

10pF

振荡模式

基本/第三泛音

电源电压

+1.8V~+3.3V±10%

频率范围

10.000MHz~52.000MHz

频率稳定度

±0.5ppm

工作温度

-40~+105℃

保存温度

-40~+105℃

电压卷(最大值)/VOH(最小值)

0.1VDD/0.9VDD

启动时间

5msMax.

相位抖动(12千赫~20兆赫)

1PS最大.

老化率

±1.0ppm/年最大.

3

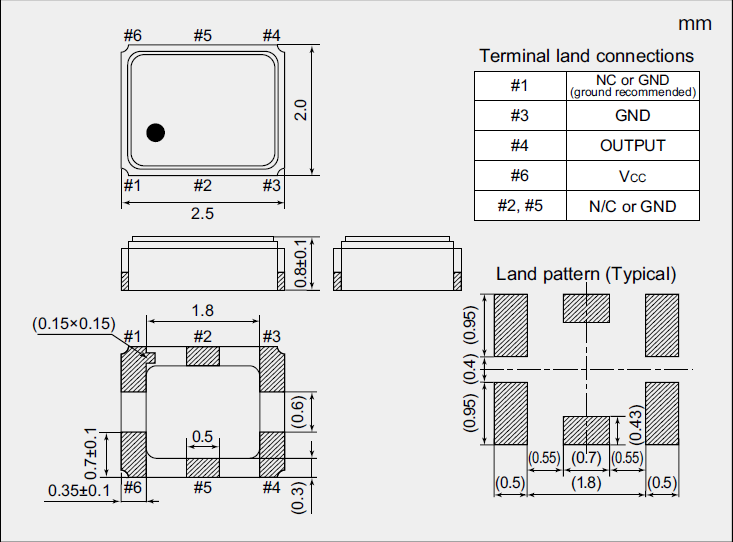

NT2520SE_2.5_2.0 TCXO

4

焊接和超声波清洗

晶体单元的焊接温度条件是旨在允许同时处理其他电子元件,但取决于产品类型条件可能受到限制.确认使用前的条件.基本上,超声波清洗助焊剂允许,但在某些情况下,与振荡共振超声波清洁器的频率可能会导致石英晶体振荡器单元的特性恶化.请检查所有清洁前的条件.

腐蚀性物质的影响

当晶体单元接触盐或腐蚀性材料或长期暴露于某些物质这可能是氯化物或硫化物气体等气氛造成严重的缺陷,例如包装失去其密封性由于腐蚀.选择粘合剂或灌封时要特别小心用于晶体单元周边的试剂.NDK晶振,温补晶振,NT2520SE晶振,耐高温有源晶体

安装引线安装型晶体单元

(1)在PC板上安装一个TCXO晶振单元,使其高度单位低于其他部分;这样可以防止
由于冲击引起的破损引起的支架式玻璃上方.玻璃破碎可能会影响气密性密封导致性能下降.

(2)安装铅封式晶体单元时使用PC板,PC上的孔之间的距离电路板应该等于端子之间的距离晶体单元安装.螺距中最轻微的误差可能会导致玻璃裂缝水晶单元支架的一部分.

(3)安装有源晶振单元时,我们建议设备应与PC联系电路板和焊接方式,以防止疲劳和由于机械共振引起的引线断裂.

5

NDK晶振集团认识到进行环境管理和资源保持的责任和必要性,同时也认识到针对全球环境问题,为保持国际环境而进行各行业建设性的合作是极其重要的.

过去NDK晶振集团已经针对重大污染控制项目建立了一整套记录程序并且将继续识别解决其自身环境污染及保持问题,加强责任感以便进行环境绩效的持续改进.

NDK晶振集团将:不论何时何地尽可能的进行源头污染预防.为环境目标指标的建立与评审提供框架.通过充分利用或回收等方法实现对自然资源的保持.NDK晶振,温补晶振,NT2520SE晶振,耐高温有源晶体

NDK晶振集团将确保其有源贴片晶振产品及相关设施满足甚至超出国家的、州立的以及地方环保机构的相关法规规定及其他要求,同时该公司尽可能的参与并协助政府机关和其他官方组织从事的环保活动.在地方对各项设施的管理责任中,确保满足方针的目标指标,同时在各种经营与生产活动中完全遵守并符合现行所有标准规范的要求.

NDK集团将有效率的使用自然资源和能源,以便从源头减少温补晶振生产过程中的废物产生和排放.我们将在关注于预防环境和安全事故,保护公众健康的同时,努力改进我们的操作.我公司将积极参与加强公众环境、健康和安全意识的活动,提高公众对普遍的环境、健康和安全问题的注意.
