NZ2520SDA-48MHz-NSC5083A,NZ2520SDA数字音频晶振,NDK高质量振荡器
频率:48MHZ
尺寸:2.5x2.0mm
NZ2520SDA-48MHz-NSC5083A,NZ2520SDA数字音频晶振,NDK高质量振荡器,尺寸2.5x2.0mm,频率48MHZ,进口有源晶振,日本电波晶振,石英有源晶振,OSC贴片晶振,时钟晶体振荡器,有源贴片晶振,SPXO振荡器,2520mm有源晶振,高品质有源晶振,高质量有源晶振,低相位有源晶振,低相噪有源晶振,数字音频有源晶振,笔记本电脑有源晶振,平板电脑有源晶振,智能手机有源晶振,无线模块有源晶振,通信模块有源晶振,产品具有超低相位噪声的特点。
SPXO晶振产品非常适合用于高品质音频,智能手机,平板电脑,无线模块、笔记本电脑和DSC,通信模块等应用领域。NZ2520SDA-48MHz-NSC5083A,NZ2520SDA数字音频晶振,NDK高质量振荡器.
NZ2520SDA-48MHz-NSC5083A,NZ2520SDA数字音频晶振,NDK高质量振荡器,尺寸2.5x2.0mm,频率48MHZ,进口有源晶振,日本电波晶振,石英有源晶振,OSC贴片晶振,时钟晶体振荡器,有源贴片晶振,SPXO振荡器,2520mm有源晶振,高品质有源晶振,高质量有源晶振,低相位有源晶振,低相噪有源晶振,数字音频有源晶振,笔记本电脑有源晶振,平板电脑有源晶振,智能手机有源晶振,无线模块有源晶振,通信模块有源晶振,产品具有超低相位噪声的特点。
SPXO晶振产品非常适合用于高品质音频,智能手机,平板电脑,无线模块、笔记本电脑和DSC,通信模块等应用领域。NZ2520SDA-48MHz-NSC5083A,NZ2520SDA数字音频晶振,NDK高质量振荡器.

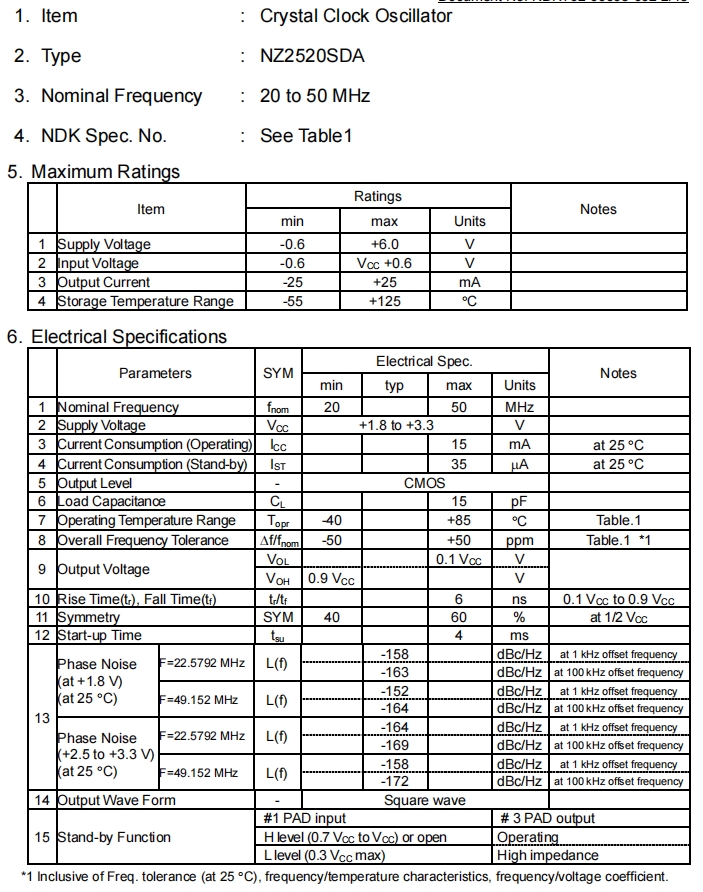

NZ2520SDA-48MHz-NSC5083A,NZ2520SDA数字音频晶振,NDK高质量振荡器 参数表
Item | Ratings | Notes | ||||||||||||||||||
min | max | Units | ||||||||||||||||||
Supply Voltage | -0.6 | +6.0 | V | |||||||||||||||||
Input Voltage | -0.6 | VCC +0.6 | V | |||||||||||||||||
Output Current | -25 | +25 | mA | |||||||||||||||||
Storage Temperature Range | -55 | +125 | 。C |
Parameters | SYM | Electrical Spec. | Notes | |||||||||||||||||
min | typ | max | Units | |||||||||||||||||
Nominal Frequency | fnom |
|
48 |
|
MHz | |||||||||||||||
Supply Voltage | VCC | +1.8 to +3.3 | V | |||||||||||||||||
Current Consumption (Operating) | ICC | 15 | mA | at 25 。C | ||||||||||||||||
Current Consumption (Stand-by) | IST | 35 | μA | at 25 。C | ||||||||||||||||
Output Level | - | CMOS | ||||||||||||||||||
Load Capacitance | CL | 15 | pF | |||||||||||||||||
Operating Temperature Range | Topr | -40 | +85 | 。C | Table.1 | |||||||||||||||
Overall Frequency Tolerance | Δf/fnom | -50 | +50 | ppm | Table.1 *1 | |||||||||||||||
Output Voltage | VOL | 0.1 VCC | V | |||||||||||||||||
VOH | 0.9 VCC | V | ||||||||||||||||||
Rise Time(tr), Fall Time(tf) | tr/tf | 6 | ns | 0.1 VCC to 0.9 VCC | ||||||||||||||||
Symmetry | SYM | 40 | 60 | % | at 1/2 VCC | |||||||||||||||
Start-up Time | tsu | 4 | ms | |||||||||||||||||
Phase Noise (at +1.8 V) (at 25 。C) |
F=22.5792 MHz | L(f) | - 158 | dBc/Hz | at 1 kHz offset frequency | |||||||||||||||
- 163 | dBc/Hz | at 100 kHz offset frequency | ||||||||||||||||||
F=49.152 MHz | L(f) | - 152 | dBc/Hz | at 1 kHz offset frequency | ||||||||||||||||
- 164 | dBc/Hz | at 100 kHz offset frequency | ||||||||||||||||||
Phase Noise (+2.5 to +3.3 V) (at 25 。C) |
F=22.5792 MHz | L(f) | - 164 | dBc/Hz | at 1 kHz offset frequency | |||||||||||||||
- 169 | dBc/Hz | at 100 kHz offset frequency | ||||||||||||||||||
F=49.152 MHz | L(f) | - 158 | dBc/Hz | at 1 kHz offset frequency | ||||||||||||||||
- 172 | dBc/Hz | at 100 kHz offset frequency | ||||||||||||||||||
Output Wave Form | - | Square wave | ||||||||||||||||||
Stand-by Function | #1 PAD input | # 3 PAD output | ||||||||||||||||||
H level (0.7 VCC to VCC) or open | Operating | |||||||||||||||||||
L level (0.3 VCC max) | High impedance |

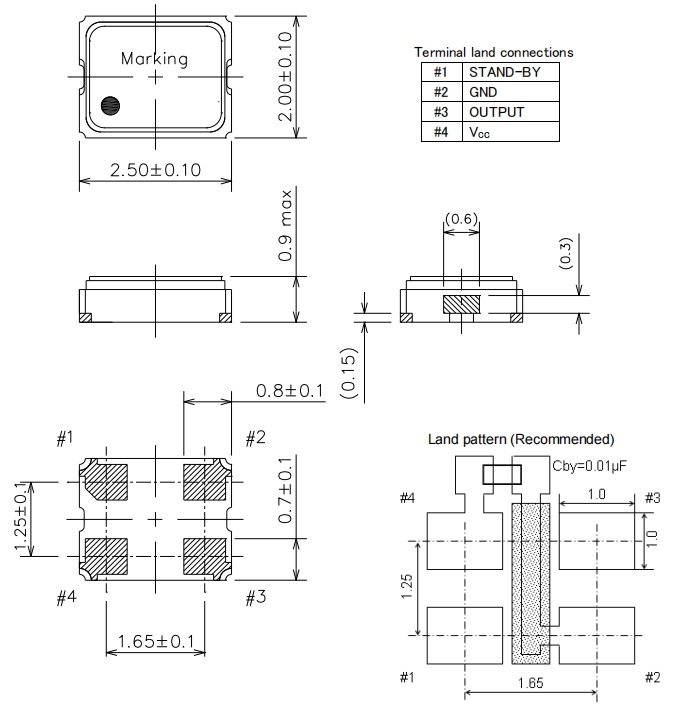

NZ2520SDA-48MHz-NSC5083A,NZ2520SDA数字音频晶振,NDK高质量振荡器 尺寸图
NZ2520SDA-48MHz-NSC5083A,NZ2520SDA数字音频晶振,NDK高质量振荡器

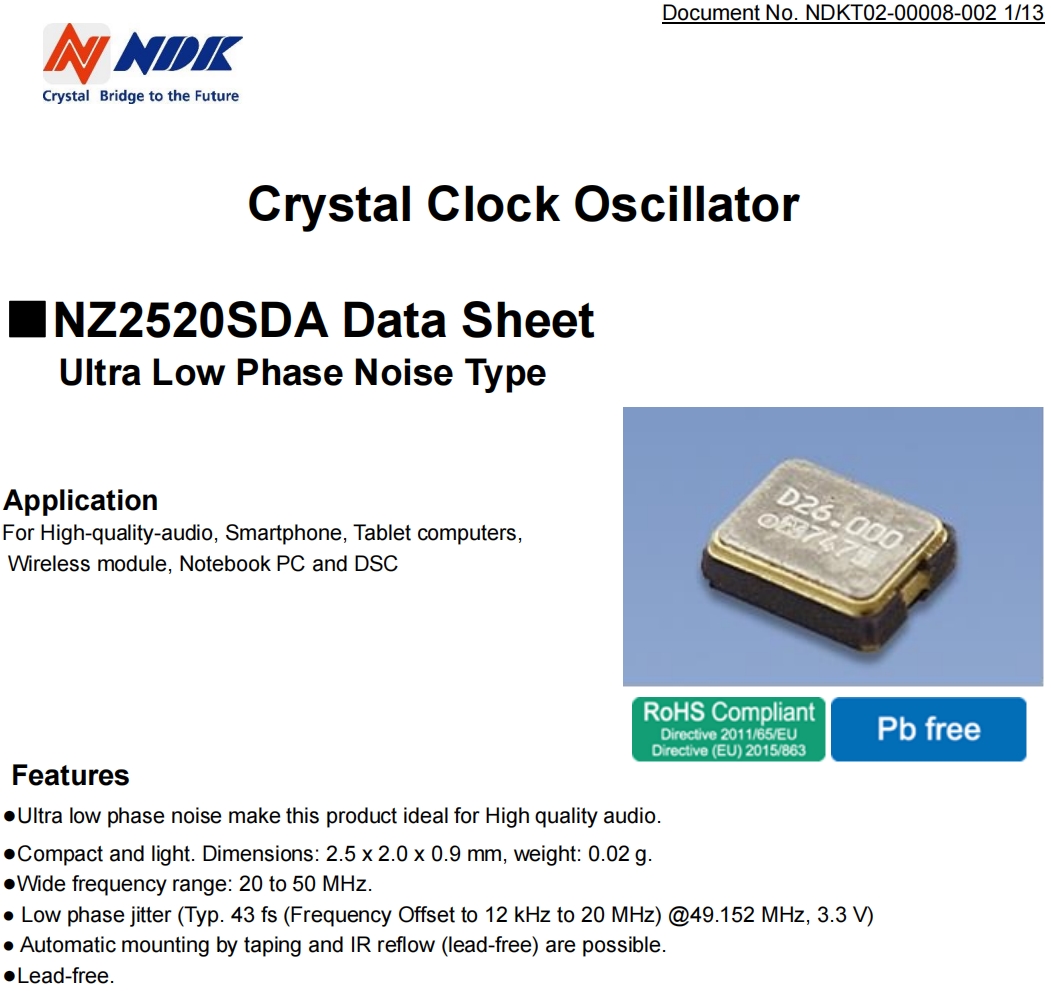

NDK振荡器产品特点:
超低相位噪声使该产品成为高质量音频的理想选择。
小巧轻便。尺寸:2.5 x 2.0 x 0.9毫米,重量:0.02克。
宽频率范围:20至50兆赫。
低相位抖动(典型43 fs(频率偏移到12 kHz到20 MHz)@49.152 MHz,3.3 V)
可以通过胶带和IR回流(无铅)进行自动安装。
无铅。
Model | Nominal frequency[MHz] | Specification number | 日本进口晶振 | Package size(LxW)[mm] | Output specification | Operating temperature rang[℃] | Storage temperature range[℃] |
NZ2520SEB | 25MHZ | NSC5283D | NDK晶振 | 2.5x2.0 | CMOS | -20~+70 | -55~+125 |
NZ2520SEB | 26MHZ | NSC5283D | NDK晶振 | 2.5x2.0 | CMOS | -20~+70 | -55~+125 |
NZ2520SEB | 32MHZ | NSC5283D | NDK晶振 | 2.5x2.0 | CMOS | -20~+70 | -55~+125 |
NZ2520SEB | 8MHZ | NSC5284A | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 12MHZ | NSC5284A | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 12.288MHZ | NSC5284A | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 15.625MHZ | NSC5284A | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 16MHZ | NSC5284A | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 24MHZ | NSC5284A | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 25MHZ | NSC5284A | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 26MHZ | NSC5284A | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 32MHZ | NSC5284A | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 8MHZ | NSC5284B | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 12MHZ | NSC5284B | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 12.288MHZ | NSC5284B | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 15.625MHZ | NSC5284B | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 16MHZ | NSC5284B | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 24MHZ | NSC5284B | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 25MHZ | NSC5284B | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 26MHZ | NSC5284B | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 32MHZ | NSC5284B | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 8MHZ | NSC5284C | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 12MHZ | NSC5284C | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 12.288MHZ | NSC5284C | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 15.625MHZ | NSC5284C | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 16MHZ | NSC5284C | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 24MHZ | NSC5284C | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 25MHZ | NSC5284C | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 26MHZ | NSC5284C | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 32MHZ | NSC5284C | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 8MHZ | NSC5284D | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 12MHZ | NSC5284D | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 12.288MHZ | NSC5284D | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 15.625MHZ | NSC5284D | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 16MHZ | NSC5284D | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 24MHZ | NSC5284D | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 25MHZ | NSC5284D | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 26MHZ | NSC5284D | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SEB | 32MHZ | NSC5284D | NDK晶振 | 2.5x2.0 | CMOS | -10~+60 | -55~+125 |
NZ2520SDA | 22.5792MHZ | NSC5083A | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 24MHZ | NSC5083A | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 24.576MHZ | NSC5083A | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 25MHZ | NSC5083A | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 27MHZ | NSC5083A | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 45.1584MHZ | NSC5083A | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 48MHZ | NSC5083A | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 49.152MHZ | NSC5083A | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 50MHZ | NSC5083A | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 22.5792MHZ | NSC5083B | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 24MHZ | NSC5083B | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 24.576MHZ | NSC5083B | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 25MHZ | NSC5083B | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 27MHZ | NSC5083B | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 45.1584MHZ | NSC5083B | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 48MHZ | NSC5083B | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 49.152MHZ | NSC5083B | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 50MHZ | NSC5083B | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 22.5792MHZ | NSC5083C | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 24MHZ | NSC5083C | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 24.576MHZ | NSC5083C | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 25MHZ | NSC5083C | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 27MHZ | NSC5083C | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 45.1584MHZ | NSC5083C | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 48MHZ | NSC5083C | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 49.152MHZ | NSC5083C | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 50MHZ | NSC5083C | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 22.5792MHZ | NSC5083D | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 24MHZ | NSC5083D | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 24.576MHZ | NSC5083D | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 25MHZ | NSC5083D | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 27MHZ | NSC5083D | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 45.1584MHZ | NSC5083D | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 48MHZ | NSC5083D | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 49.152MHZ | NSC5083D | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SDA | 50MHZ | NSC5083D | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 24MHZ | NSA3468E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 24.54MHZ | NSA3468E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 25MHZ | NSA3468E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 26MHZ | NSA3468E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 27MHZ | NSA3468E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 33MHZ | NSA3468E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 33.33MHZ | NSA3468E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 38.4MHZ | NSA3468E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 50MHZ | NSA3468E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 24MHZ | NSA3477E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 24.54MHZ | NSA3477E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 25MHZ | NSA3477E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 26MHZ | NSA3477E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 27MHZ | NSA3477E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 33MHZ | NSA3477E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 33.33MHZ | NSA3477E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 38.4MHZ | NSA3477E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 50MHZ | NSA3477E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
NZ2520SF | 24MHZ | NSA3469E | NDK晶振 | 2.5x2.0 | CMOS | -40~+85 | -55~+125 |
