精工晶振,贴片晶振,SC-12S晶振,石英晶振

频率：32.768KHz

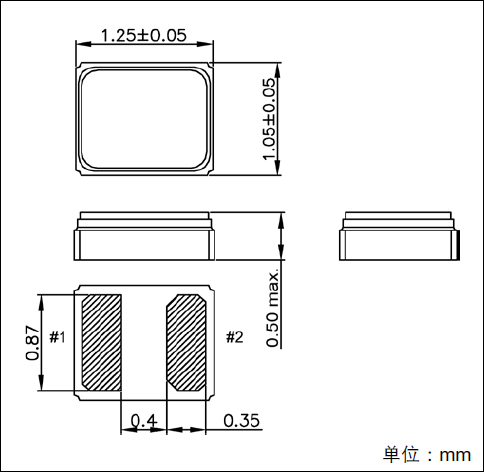

尺寸：1.27*1.05*0.5mm

贴片石英晶体谐振器,又简称为排带包装,这是这产品采用排带盘式包装,使产品在焊接时能采用SMT自动贴片机高的速的焊接,大大节约人工,提高的工作效率.32.768KHz晶振,其本身主要应用在时钟控制产品,或者是控制模块,主要给时钟芯片提供一个基准信号,其主要各项功能还得看应用何种产品.

订购热线：0755-27838351

SEIKO是日本晶振制造商Seiko Instruments Inc.的缩写,也成为SII.SII拥有世界上顶端的机械技术.除了是世界上著名的石英手表厂商,同时也生产电脑打印机.做电子元器件,在石英晶振这一方面,SII也是做的非常之出色的,目前,能够与日本精工晶振全球同等级竞争的,只有日本大真空KDS.

精工晶振,贴片晶振,SC-12S晶振,石英晶振,产品具有优良的耐热性,耐环境特性,可发挥晶振优良的电气特性,符合RoHS规定,满足无铅焊接的高的温回流温度曲线要求,金属外壳的封装使得产品在封装时能发挥比陶瓷谐振器外壳更好的耐冲击性.

石英晶振的真空封装技术：是指石英晶体谐振器在真空封装区域内进行封装.1.防止外界气体进入组件体内受到污染和增加应力的产生；2.使晶振组件在真空下电阻减小；3.气密性高.此技术为研发及生产超小型、超薄型石英晶振必须攻克的关键技术之一.

精工晶振	单位	SC-12S	石英晶振基本条件
标准频率	f_nom	32.768KHZ	标准频率
储存温度	T_stg	-55°C ～ +125°C	裸存
工作温度	T_use	-40°C ～+85°C	标准温度
激励功率	DL	0.3μW Max	推荐:10μW
频率公差	f_— l	± 20× 10-6	+25°C 对于超出标准的规格说明, 请联系我们以便获取相关的信息,http://www.ndkcrystal.net/
频率温度特征	f_tem	30 × 10-6，±50 × 10-6	超出标准的规格请联系我们.
负载电容	CL	6.0pF,7.0pF,9.0pF,12.5pF	不同负载要求,请联系我们.
串联电阻(ESR)	R₁	如下表所示	-40°C — +85°C, DL = 100μW
频率老化	f_age	±5× 10^-6/year Max.	+25°C,第一年

关于机械性冲击

(1)从设计角度而言,即使石英晶振从高度75cm处落到硬质木板上三次,按照设计不会发生什么问题,但因落下时的不同条件而异,有可能导致石英芯片的破损.在使之落下或对它施加冲击之时,在使用之前,建议确认一下振荡检查等的条件.

(2)SMD石英晶振与电阻以及电容器的芯片产品不同,由于在内部对石英晶振晶片进行了密封保护,因此关于在自动安装时由于冲击而导致的影响,请在使用之前,恳请贵公司另外进行确认工作.

(3)请尽量避免将本公司的音叉型晶振与机械性振动源(包括超声波振动源)安装到同一块基板上,不得已要安装到同一块基板上时,请确保晶振能正常工作.

精工晶振KHZ晶振型号表:

KHZ

精工晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K晶振,时钟晶体,压电石英晶振材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件)

对应无卤素,燃烧高浓度,包含以溴和氯为代表的"卤族物质"的塑料等物质时,会产生有毒气体(二恶英).本公司精工晶振将没有使用溴,氯系列的阻燃材料的产品称为"无卤素产品",石英晶振事业部实现了全部产品的无卤素化,向客户提供对环境友好的环保产品.精工晶振,贴片晶振,SC-12S晶振,石英晶振
