精工晶振,石英晶振,VT-120-F晶振,圆柱插件晶振

频率:32.768KHz

尺寸:4.7*1.2mm

普通石英晶体谐振器,外观完全使用金属材料封装的,产品本身采用全自动石英晶体检测仪,以及跌落,漏气等苛刻实验.产品本身具有高的稳定性,高的可靠性的石英晶体谐振器,焊接方面支持表面贴装,外观采用金属封装,具有充分的密封性能.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息

1

SEIKO生产的石英晶振型号并不是很多,但是质量绝对可以和日产任何一个大品牌"媲美".精工晶振的代理商都知道精工常用的频率都是32.768KHz晶振的,因此精工晶振通常也被称为精工表晶.

精工晶振,石英晶振,VT-120-F晶振,圆柱插件晶振,插件石英晶振适合用于比较低端的电子产品,比如儿童玩具,普通家用电器,即使在汽车电子领域中也能使产品高的可靠性的使用.并且可用于安全控制装置的CPU时钟信号发生源部分,好比时钟单片机上的石英晶振,在极端严酷的环境条件下,晶振也能正常工作.

晶振高精密点胶技术:石英晶振晶片胶点的位置、大小:位置准确度以及胶点大小一致性,通过图像识别及高精密度数字定位系统的运用、使石英晶振晶片的点胶的精度在±0.02mm之内.将被上银电极的晶片装在弹簧支架上,点上导电胶,并高温固化,通过弹簧即可引出电信号.

2

精工晶振

单位

VT-120-F

石英晶振基本条件

标准频率

f_nom

32.768KHz


标准频率

储存温度

T_stg

-30°C +70°C

裸存

工作温度

T_use

-20°C +60°C

标准温度

激励功率

DL

1.0μW Max

推荐:10μW

频率公差

f_— l

± 20× 10-6

+25°C 对于超出标准的规格说明,
请联系我们以便获取相关的信息,http://www.ndkcrystal.net/

频率温度特征

f_tem

30 × 10-6,±50 × 10-6

超出标准的规格请联系我们.

负载电容

CL

6.0pF~12.5pF

不同负载要求,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C —  +85°C, DL = 100μW

频率老化

f_age

±3× 10-6/year Max.

+25°C,第一年

3

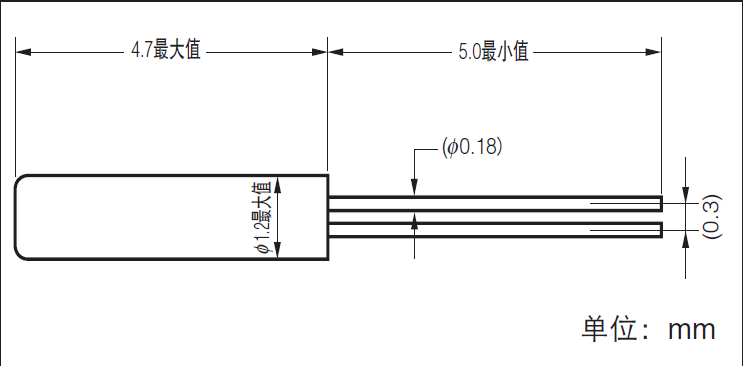

VT-120-F 4.7-1.2

4

(1)陶瓷包装晶振与SON产品

在焊接陶瓷封装晶振和SON产品 (陶瓷包装是指晶振外观采用陶瓷制品) 之后,弯曲电路板会因机械应力而导致焊接部分剥落或封装分裂(开裂).尤其在焊接这些产品之后进行电路板切割时,务必确保在应力较小的位置布局晶体并采用应力更小的切割方法.

(2)陶瓷包装石英晶振

在一个不同扩张系数电路板(环氧玻璃)上焊接陶瓷封装石英晶振时,在温度长时间重复变化时可能导致端子焊接部分发生断裂,请事先检查焊接特性.

(3)柱面式产品

产品的玻璃部分直接弯曲引脚或用力拉伸引脚会导致在引脚根部发生密封玻璃分裂(开裂),也可能导致气密性和产品特性受到破坏.当有源晶振的引脚需弯曲成下图所示形状时,应在这种场景下留出0.5mm的引脚并将其托住,以免发生分裂.当该引脚需修复时,请勿拉伸,托住弯曲部分进行修正.在该密封部分上施加一定压力,会导致气密性受到损坏.所以在此处请不要施加压力.另外,为避负机器共振造成引脚疲劳切断,建议用粘着剂将产品固在定电路板上.

精工晶振KHZ晶振型号表:

KHZ

5

精工晶振对应欧洲RoHS指令(电气电子设备中限制使用特定有害物质指令)及各国法令法规(REACH法规等) 作为采用新材料的其中一个条件,规定实施环境影响评价法. 环境影响评价法用于调查32.768K,精工插件晶振,时钟晶体,压电石英晶振材料中是否含有R o H S指令中的对象物质,是否含有法令法规中指定禁止使用的对象物质,来对应 RoHS指令和其他限制法令.(其中部分部件可能使用例外事项中的构件)

对应无卤素,燃烧高浓度,包含以溴和氯为代表的"卤族物质"的塑料等物质时,会产生有毒气体(二恶英).本公司精工晶振将没有使用溴,氯 系列的阻燃材料的产品称为"无卤素产品",石英晶振事业部实现了全部产品的无卤素化,向客户提供对环境友好的环保产品.精工晶振,石英晶振,VT-120-F晶振,圆柱插件晶振

6
