SMI晶振,石英晶体谐振器,93SMX(A)谐振器

频率:4~50MKHz

尺寸:8.0*4.5*1.8mm

SMD晶振适合用于车载电子领域的小型表面贴片石英晶体谐振器.比如在汽车领域使用的车载晶振,也可对应有高可靠性要求的引擎控制用CPU的时钟部分简称为时钟晶体振荡器.

订购热线:0755-27838351
QQ咨询 点击这里给我发消息 SMI晶振,石英晶体谐振器,93SMX(A)谐振器

1

SMI晶振,石英晶体谐振器,93SMX(A)谐振器,这一系列的晶振在严酷的环境条件下也能发挥稳定的起振特性,产品本身具有耐热,耐振,耐撞击等优良的耐环境特性,满足无铅焊接的回流温度曲线要求,符合AEC-Q200认证.

石英晶振真空退火技术:8045晶振高真空退火处理是消除贴片晶振在加工过程中产生的应力及轻微表面缺陷.在PLC控制程序中输入已设计好的温度曲线,使真空室温度跟随设定曲线对晶体组件进行退火,石英晶振通过合理的真空退火技术可提高晶振主要参数的稳定性,以及提高石英晶振的年老化特性.

SMI是Crystal Technology的新兴领导者.在积极的研究和努力的基础上,我们积极为电子社会做出贡献,迅速开发出先进的产品.我们专注于最新的SMD版本的晶体单元,时钟OSC,TCXO,VCXO,OCXO和MCF.并提供高质量和高稳定性的石英晶振,并具有从16.000kHz(低)到350.000MHz(高)频率的高可靠数据,严格的质量控制和严格的运输检查.除了SMD版本,我们还可以提供通孔类型的石英晶振.

2

SMI晶振规格

单位

93SMX(A)晶振

石英晶振基本条件

标准频率

f_nom

4~50MKHz

标准频率

储存温度

T_stg

-40°C~+85°C


裸存

工作温度

T_use

-20~ +70℃


标准温度

激励功率

DL

200μWMax.

推荐:1μW100μW

频率公差

f_—l

±50×10-6

+25°C对于超出标准的规格说明,
请联系我们以便获取相关的信息,www.ndkcrystal.net

频率温度特征

f_tem

±50×10-6(-20~+70)

超出标准的规格请联系我们.

负载电容

CL

16pF

超出标准说明,请联系我们.

串联电阻(ESR)

R1

如下表所示

-40°C—+85°C,DL=100μW

频率老化

f_age

±5×10-6/yearMax.

+25°C,第一年

3

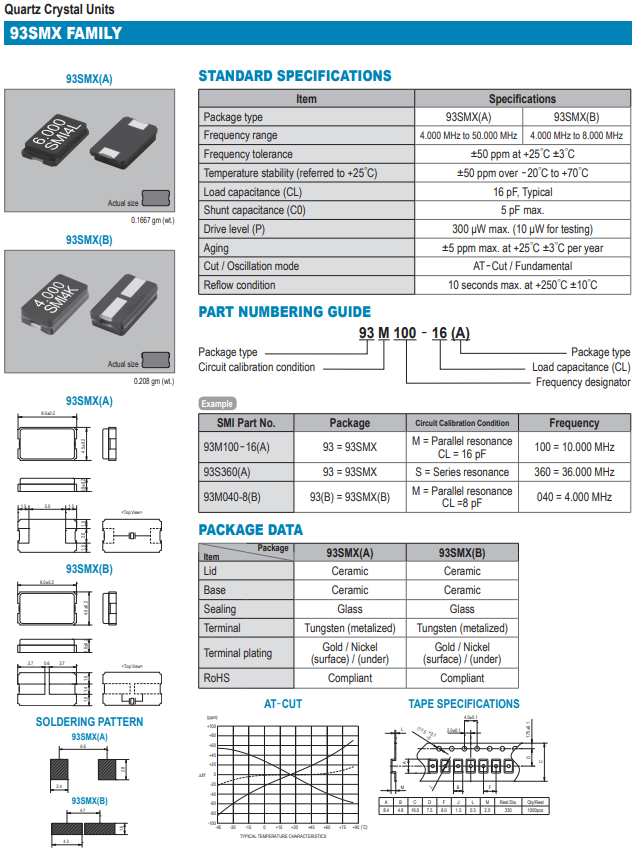

93SMX(A)

4

粘合剂

请勿使用可能导致石英贴片晶振所用的封装材料,终端,组件,玻璃材料以及气相沉积材料等受到腐蚀的胶粘剂.(比如,氯基胶粘剂可能腐蚀一个晶体单元的金属“盖”,从而破坏密封质量,降低性能.)

卤化合物

请勿在卤素气体环境下使用无源晶振.即使少量的卤素气体,比如在空气中的氯气内或封装所用金属部件内,都可能产生腐蚀.同时,请勿使用任何会释放出卤素气体的树脂.

静电

过高的静电可能会损坏SMI进口晶振,请注意抗静电条件.请为容器和封装材料选择导电材料.在处理的时候,请使用电焊枪和无高电压泄漏的测量电路,并进行接地操作.

未用输入终端的处理

未用针脚可能会引起噪声响应,从而导致非正常工作.同时,当P通道和N通道都处于打开时,电源功率消耗也会增加;因此,请将未用输入终端连接到VCC或GND.

热影响

重复的温度巨大变化可能会降低受损害的有源晶振的产品特性,并导致塑料封装里的线路击穿.必须避免这种情况.

安装方向

日本进口晶振的不正确安装会导致故障以及崩溃,因此安装时,请检查安装方向是否正确.

通电

不建议从中间电位和/或极快速通电,否则会导致有源晶体无法产生振荡和/或非正常工作.

5

SMI晶振在生产石英晶振的同时减少污染物排放,对不可再生的资源进行有效利用.减少废物的产生,对其排放的责任进行有效管理,有效地使用能源.通过设计工艺程序对员工进行培训保护环境以及人们的健康和安全.提供安全使用和废置我们的产品的信息,对环境有重大健康安全和环境的运营现状进行纠正.

SMI通晶振保持就健康安全环境问题与临近摄取进行对话.通过在环境控制方面实施优秀的管理实践,以保护环境和与强生公司全球运作相关的自然资源.向员工灌输环境价值观,在所有的8045晶振产品和生产过程中应用最佳环境实用技术,为全球可持续发展做出贡献.

93SMX(A) 93SMX(B)
