CT2016DB内置热敏电阻的紧凑型振动器
CT2016DB内置热敏电阻的紧凑型振动器
在5G通讯,物联网IoT,智能可穿戴,车载智能终端,工业自动化传感设备全面普及的今天,电子系统的时钟频率稳定性已经成为决定产品性能上限的核心关键.晶振作为电子设备的"心跳时钟",负责为CPU,通讯芯片,定位模块,蓝牙WiFi模组提供精准基准频率,其精度,温稳性,抗干扰能力直接影响设备的通讯距离,定位精度,数据传输稳定性,计时准确性以及长期运行可靠性.
在传统硬件设计中,常规无源石英晶振最大的技术短板就是温度漂移严重.石英晶体的物理谐振特性会随环境温度变化发生微小偏移,在高温,低温,温差骤变,设备长时间工作发热等场景下,频率偏差会持续放大,直接导致设备出现蓝牙频繁断连,WiFi路由器晶振信号不稳定,GPS定位漂移,数据丢包,定时不准,休眠唤醒异常等一系列故障.为解决这一行业通病,传统方案普遍采用"普通晶振+外置NTC热敏电阻+外围温补电路"的组合架构,但这种方案不仅增加元器件数量,占用大量PCB布局空间,拉高整体BOM成本,还会出现温度采集滞后,参数匹配偏差,布线干扰等次生问题,极大增加研发调试难度与量产不良风险.
为彻底解决高精度小型化设备的频率温漂痛点,全球精密电子元器件领军品牌KYOCERA京瓷日本京瓷凭借数十年石英晶体研发,切割,镀膜,精密封装核心技术,重磅推出CT2016DB内置热敏电阻紧凑型石英振动器(贴片晶振).该型号创新性地将石英谐振芯体与高精度NTC热敏电阻一体化集成封装,无需外围额外测温元件,原生适配各类温补电路,兼具超小封装,超高温稳性,超低相位噪声,宽温全域工作等多重优势,是目前轻薄化,高精度,高可靠智能硬件的标杆级时钟器件.
深圳市康华尔电子为KYOCERA京瓷官方授权一级代理商,全程供应100%原装正品CT2016DB系列晶振,常备海量现货,规格齐全,交期稳定,可提供样品测试,选型方案定制,批量报价,原厂技术支持等一站式配套服务.欢迎各大研发企业,生产厂商,采购工程师来电咨询合作:0755-27838351.
一,深度解析行业痛点:传统温补方案的多重局限性
在中低端消费电子中,普通无源晶振凭借成本优势仍被广泛使用,但在中高端智能硬件,通讯设备,工业级晶振与车载产品中,普通晶振的性能缺陷已经无法满足产品迭代需求.常规晶振无温度检测功能,无法自主感知工作环境的温度变化,系统只能依靠固定参数进行频率校准,无法适配动态温度变化场景.在常温25℃标准环境下,工作状态基本稳定,但在实际复杂工况中,设备需要面对-20℃以下极寒户外,80℃以上设备密闭高温,昼夜温差骤变,长时间满载工作发热等复杂场景,频率漂移量会成倍增加.
KYOCERA京瓷晶振CT2016DB的诞生,从器件源头重构温补晶振设计逻辑,以单器件集成测温+谐振双重功能的设计,完美规避传统方案所有弊端,为高端硬件设计提供极简,高效,高可靠的全新解决方案.
二,核心技术亮点:内置高精度NTC热敏电阻,实现同步精准温补
KYOCERA京瓷CT2016DB最核心,最具差异化的技术优势,就是原厂一体化内置热敏电阻设计,这也是该型号区别于市面上普通2016封装晶振的核心卖点.京瓷采用行业顶尖的精密陶瓷封装工艺与微组装技术,将经过超高精度筛选,参数高度匹配的NTC热敏电阻,与纯天然石英晶体谐振芯体集成在同一陶瓷基座内部,通过真空封装,无尘密封工艺完成一体化成型.出厂前,每一颗CT2016DB均经过全温区温度校准,频率微调,参数匹配测试,确保晶体谐振特性与热敏电阻测温特性高度契合.
在设备实际工作过程中,CT2016DB内置热敏电阻可与石英晶体同温,同步,无延迟感知实时工作温度,彻底解决外置测温方案的温度差,感应滞后,布线干扰等问题.热敏电阻实时输出精准的温度模拟信号,传输至后端MCU或专用温补芯片,系统根据预设的高精度温补算法,动态修正晶体谐振频率,精准抵消温度变化带来的频率偏移,极大提升全温区工况下的频率稳定度.相较于传统方案,CT2016DB的温补精度提升30%以上,频率漂移误差大幅降低,从根本上解决设备因温漂导致的各类功能故障.
同时,一体化集成设计实现一颗器件替代传统"晶振+热敏电阻"两颗器件,大幅精简BOM清单,减少物料采购种类与仓储管理压力,简化PCB布局布线,缩短产品研发周期,降低SMT贴片生产工序与不良率,全方位为企业降本增效.对于结构空间极度受限的微型设备,该设计更是解决了布局难题,为产品轻薄化升级提供核心支撑.
三,2016超紧凑型封装,适配极致微型化产品设计

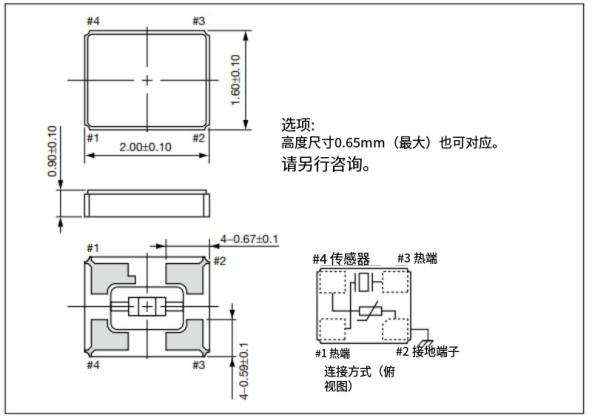

随着智能硬件迭代升级,终端产品愈发追求轻薄,小巧,便携,PCB板集成度越来越高,可用布局空间持续压缩,对晶振封装尺寸,厚度,贴装精度提出极致要求.KYOCERA京瓷CT2016DB采用行业主流的2016智能穿戴晶振超小型贴片封装,器件最大厚度仅为0.65mm,整体体积小巧精致,对比传统3225,2520,3216等大尺寸晶振,体积缩减超40%以上,是目前高密度PCB设计场景的最优选型之一.
该型号采用标准化贴片引脚结构,引脚平整度高,公差极小,完美适配全自动SMT高速贴片机量产,贴装精度高,不易偏移,焊接一致性优异,可完全满足大批量工业化生产需求.同时,超薄机身设计能够适配双层,多层高密度PCB板,可广泛应用于智能穿戴,微型传感器,超小通讯模块等空间严苛的产品,助力终端设备实现轻量化,微型化,精致化升级,大幅提升产品外观质感与市场竞争力.
四,原厂精工品质,全维度硬核性能适配复杂工况
依托京瓷全球领先的石英晶体精密加工体系,从原石选材,精准切割,微米级研磨,真空镀膜,频率微调,无尘封装到全项可靠性测试,每一道工序均执行严苛的日系品控标准,让CT2016DB拥有远超行业平均水平的核心性能与可靠性.

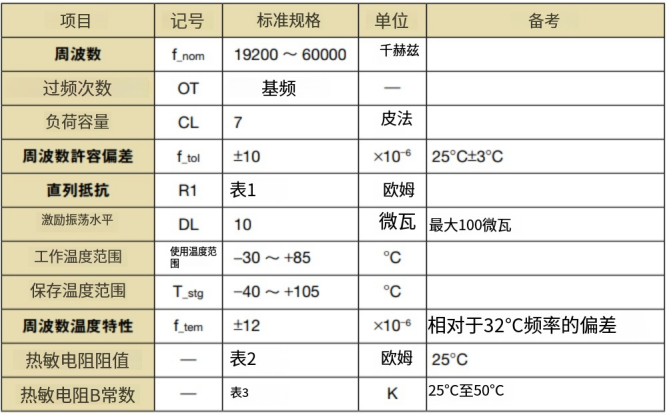

在核心频率性能上,CT2016DB主打19.2MHz,38.4MHz两大通讯行业黄金标准频率,这两类频率精准适配4G/5G全网通通讯模块,蓝牙5.0/5.3高频模块,WiFi6物联网模块,GNSS卫星定位模块等主流高端通讯设备.器件具备超低相位噪声,低抖动,高频率准确度的特性,可有效保障无线信号传输稳定,数据交互高效,定位精准不偏移,杜绝信号卡顿,断连,丢包等问题.
在环境适应能力上,CT2016DB拥有-40℃～+105℃超宽全域工作温度范围,覆盖民用,工业,车载绝大多数工况环境.无论是北方极寒户外设备作业,夏季高温暴晒场景,设备密闭腔体高温工作,还是高低温循环交替的严苛环境,器件均可保持稳定谐振,无停振,无频偏,无性能衰减,全天候保障设备稳定运行.同时器件储存温度同样覆盖全温区,仓储,运输,待机状态下性能不受环境影响,耐候性极强.
在物理可靠性与使用寿命上,产品采用高致密陶瓷密封封装结构,具备优异的防潮,防水,防震,防尘,抗电磁干扰,抗机械应力能力.器件通过严苛的高低温循环测试,湿热老化测试,机械振动测试,跌落冲击测试,长期通电老化测试,具备极强的环境抗干扰能力,长期工作频率稳定性极高,性能衰减极低,可大幅降低终端设备的故障率,延长产品整机使用寿命,有效提升终端产品品质与用户口碑.
五,全场景广泛应用,覆盖高端电子核心领域
凭借内置精准温补,超小体积,高精度,宽温高稳,高可靠性的综合优势,KYOCERA京瓷贴片晶振CT2016DB突破了普通晶振的应用局限,成为多领域高端电子产品的核心时钟配套器件,适配场景全面且精准.
在消费智能穿戴领域,该型号广泛应用于智能手表,智能手环,无线蓝牙耳机,AR/VR便携设备,轻薄智能手机等产品.可有效解决穿戴设备体积小,散热集中,温差变化大带来的时钟不稳,蓝牙断连,计时偏差等问题,保障设备日常使用稳定流畅.
在物联网通讯领域,是4G/5G通讯模组,蓝牙无线传输模块,WiFi物联网模块,GPS/北斗定位模块,智能家居无线控制模块的优选器件,精准解决通讯设备温度漂移导致的信号弱,定位飘,数据丢包,联网不稳定等行业难题.
在工业智能领域,适配户外物联网监测传感器,便携式工业检测仪器,低功耗工业控制终端,智能安防设备,户外气象监测设备等工业产品.凭借超宽温工作能力,可轻松应对工业户外温差大,环境复杂,长期不间断工作的严苛工况,保障工业设备数据采集精准,传输稳定.
六,康华尔电子·原装京瓷代理,为客户品质与交付保驾护航
目前电子元器件市场鱼龙混杂,翻新晶振,打磨改频,散新假货层出不穷,此类劣质器件温漂大,稳定性差,批次混乱,极易导致客户产品批量故障,售后返修率飙升,品牌口碑受损,同时频繁出现交期延误,货源不稳定等问题,严重影响企业生产经营.
康华尔电子作为KYOCERA京瓷正规授权代理商,深耕精密晶振行业十余载,专注经营京瓷全系列原装石英晶振,有源振荡器,温补晶振,高频振动器等精密元器件.我们所有CT2016DB产品均为原厂直接供货,100%原装正品,可提供官方授权证书,原厂出厂检测报告,产品溯源资料,品质绝对保障,杜绝一切翻新,散新,替代产品.
公司常备大量CT2016DB晶振现货库存,规格齐全,货源稳定,交期极速,可灵活匹配客户样品测试,小批量试产,大批量量产的全阶段供货需求.同时配备专业的资深技术团队,可为客户提供免费选型咨询,参数适配指导,电路应用方案,故障技术答疑等全方位服务,精准匹配客户产品工况,规避选型失误,参数不符,应用不当等问题.
我们始终坚持"正品为先,服务为本,高效交付,互利共赢"的经营理念,依托原厂价格优势,库存优势,技术优势,为广大客户提供高性价比,高可靠性的元器件配套服务,全力保障客户生产进度与产品品质.
总结:KYOCERA京瓷CT2016DB内置热敏电阻紧凑型晶振,以集成化创新设计解决行业温漂痛点,以精工品质保障全场景稳定工作,以超小封装适配产品微型化升级,是当下高精度,高可靠,轻薄化电子设备的核心优选时钟器件,也是硬件研发降本增效,提升产品竞争力的关键元器件.
如需KYOCERA京瓷CT2016DB样品申请,参数核对,现货报价,批量采购,定制选型方案,欢迎随时致电康华尔电子官方热线:0755-27838351,我们将竭诚为您服务！
