艾博康差分振荡器AK2PAF1-156.2500T常用于光模块

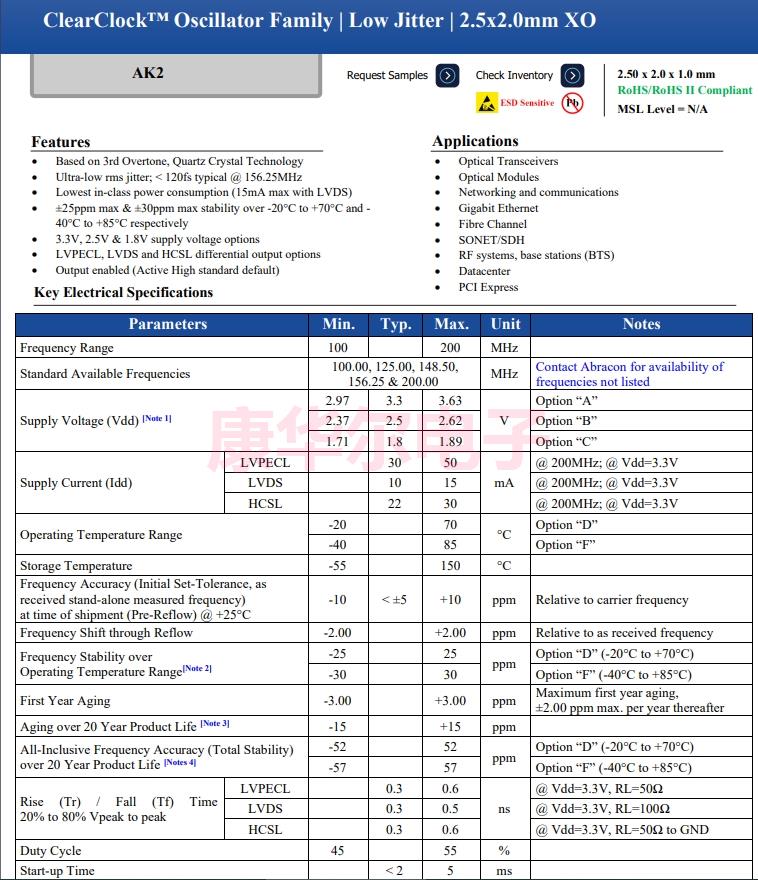

艾博康差分振荡器AK2PAF1-156.2500T常用于光模块，优秀的艾博康公司是一家拥有超级丰富经验的频率元器件制造商，主要向世界各地提供具有成本效益的进口有源晶振产品，作为一名优秀者艾博康用心打磨每一款产品，其中最令人骄傲编码AK2PAF1-156.2500T当属这款，产品具备超高的稳定性能以及低抖动性能，型号 AK2产品特征：基于第三泛音，石英晶体技术，超低有效值抖动;<120fs典型@156.25MHz，同类产品中功耗最低(带LVDS时最大15mA)，±25ppm最大和±30ppm最大稳定性，在-20°C至+70°C和分别为-40℃~ +85℃，3.3V, 2.5V和1.8V电源电压选择，LVPECL, LVDS和HCSL差分输出选项，输出启用(激活高标准默认)。产品应用范围：光收发器，光模块，网络和通信，千兆以太网，光纤通信，SONET/SDH，射频系统、基站(BTS)，数据中心，PCI Express.
小尺寸使系统设计人员能够保持有源贴片晶振产品的紧凑性，但与相同组件的较大版本相比，尺寸的减小是以性能成本为代价的。对于高速计算和操作，许多应用程序需要参考时钟的极低抖动。系统设计人员评估权衡和替代方案，以寻找尺寸和均方根相位抖动性能的最佳组合。使用这种低抖动技术的一些应用包括光模块、云计算、网络、数据存储、PCIe-5/6、100G/200G/400G/800G以太网和其他射频应用。艾博康差分振荡器AK2PAF1-156.2500T常用于光模块.
| 原厂编码 | 晶振厂家 | 型号 | 类型 | 频率 | 电压 | 工作温度 |
| ASVV-49.152MHZ-F25-SN152-T | Abracon振荡器 | ASVV | VCXO | 49.152MHz | 3.3V | -10°C ~ 70°C |
| ASTX-H11-12.000MHZ-T | Abracon振荡器 | ASTX-H11 | TCXO | 12MHz | 3.3V | -30°C ~ 75°C |
| ASTX-H11-10.000MHZ-T | Abracon振荡器 | ASTX-H11 | TCXO | 10MHz | 3.3V | -30°C ~ 75°C |
| ASE-25.000MHZ-LR-T | Abracon振荡器 | ASE | XO (Standard) | 25MHz | 3.3V | -40°C ~ 85°C |
| ASTX-H12-12.000MHZ-T | Abracon振荡器 | ASTX-H12 | TCXO | 12MHz | 3.3V | -30°C ~ 75°C |
| ASTX-H11-27.000MHZ-T | Abracon振荡器 | ASTX-H11 | TCXO | 27MHz | 3.3V | -30°C ~ 75°C |
| ASTX-H11-25.000MHZ-T | Abracon振荡器 | ASTX-H11 | TCXO | 25MHz | 3.3V | -30°C ~ 75°C |
| ASTX-H11-24.576MHZ-T | Abracon振荡器 | ASTX-H11 | TCXO | 24.576MHz | 3.3V | -30°C ~ 75°C |
| ASTX-H11-16.000MHZ-T | Abracon振荡器 | ASTX-H11 | TCXO | 16MHz | 3.3V | -30°C ~ 75°C |
| ASTX-H11-24.000MHZ-T | Abracon振荡器 | ASTX-H11 | TCXO | 24MHz | 3.3V | -30°C ~ 75°C |
| ASTX-H11-26.000MHZ-T | Abracon振荡器 | ASTX-H11 | TCXO | 26MHz | 3.3V | -30°C ~ 75°C |
| ASV-133.333MHZ-EC-T | Abracon振荡器 | ASV | XO (Standard) | 133.333MHz | 3.3V | -20°C ~ 70°C |
| ASVTX-12-A-19.200MHZ-H10-T | Abracon振荡器 | ASVTX-12 | VCTCXO | 19.2MHz | 3V | -30°C ~ 85°C |
| ASVTX-12-A-38.400MHZ-H10-T | Abracon振荡器 | ASVTX-12 | VCTCXO | 38.4MHz | 3V | -30°C ~ 85°C |
| ASVTX-09-12.800MHZ-T | Abracon振荡器 | ASVTX-09 | VCTCXO | 12.8MHz | 3V | -30°C ~ 75°C |
| ASVTX-13-A-19.200MHZ-D15-T | Abracon振荡器 | ASVTX-13 | VCTCXO | 19.2MHz | 3V | -30°C ~ 85°C |
| ASVTX-13-A-16.368MHZ-D15-T | Abracon振荡器 | ASVTX-13 | VCTCXO | 16.368MHz | 3V | -30°C ~ 85°C |
| ASVTX-13-A-38.400MHZ-D15-T | Abracon振荡器 | ASVTX-13 | VCTCXO | 38.4MHz | 3V | -30°C ~ 85°C |
| ASH7K-32.768KHZ-T | Abracon振荡器 | ASH7K | XO (Standard) | 32.768kHz | 3.3V | -40°C ~ 85°C |
| ASVTX-12-A-16.368MHZ-I15-T | Abracon振荡器 | ASVTX-12 | VCTCXO | 16.368MHz | 3V | -40°C ~ 85°C |
| ASVTX-12-A-16.369MHZ-I15-T | Abracon振荡器 | ASVTX-12 | VCTCXO | 16.369MHz | 3V | -40°C ~ 85°C |
| ASVTX-12-A-38.400MHZ-I15-T | Abracon振荡器 | ASVTX-12 | VCTCXO | 38.4MHz | 3V | -40°C ~ 85°C |
| ASVTX-11-A-19.200MHZ-T | Abracon振荡器 | ASVTX-11 | VCTCXO | 19.2MHz | 3V | -30°C ~ 75°C |
| ASVTX-11-A-38.400MHZ-T | Abracon振荡器 | ASVTX-11 | VCTCXO | 38.4MHz | 3V | -30°C ~ 75°C |
| ASA-27.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 27MHz | 3.3V | -40°C ~ 85°C |
| ASA2-12.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 12MHz | 1.8V | -40°C ~ 85°C |
| ASA2-27.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 27MHz | 1.8V | -40°C ~ 85°C |
| ASA-24.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 24MHz | 3.3V | -40°C ~ 85°C |
| ASA2-25.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 25MHz | 1.8V | -40°C ~ 85°C |
| ASA2-26.000MHZ-L-T | Abracon振荡器 | ASA | XO (Standard) | 26MHz | 1.8V | -40°C ~ 85°C |
| ASV-150.000MHZ-EC-T | Abracon振荡器 | ASV | XO (Standard) | 150MHz | 3.3V | -20°C ~ 70°C |
| ASVTX-09-13.00MHZ-T | Abracon振荡器 | ASVTX-09 | VCTCXO | 13MHz | 3V | -30°C ~ 75°C |
| ASVTX-09-16.000MHZ-T | Abracon振荡器 | ASVTX-09 | VCTCXO | 16MHz | 3V | -30°C ~ 75°C |
| ASVTX-09-16.800MHZ-T | Abracon振荡器 | ASVTX-09 | VCTCXO | 16.8MHz | 3V | -30°C ~ 75°C |
| ASVTX-09-19.200MHZ-T | Abracon振荡器 | ASVTX-09 | VCTCXO | 19.2MHz | 3V | -30°C ~ 75°C |
| ASVTX-09-26.000MHZ-T | Abracon振荡器 | ASVTX-09 | VCTCXO | 26MHz | 3V | -30°C ~ 75°C |
| ASD3-24.576MHZ-EC-T | Abracon振荡器 | ASD | XO (Standard) | 24.576MHz | 1.8V | -20°C ~ 70°C |
| ASV-125.000MHZ-EC-T | Abracon振荡器 | ASV | XO (Standard) | 125MHz | 3.3V | -20°C ~ 70°C |
| ASV-100.000MHZ-EC-T | Abracon振荡器 | ASV | XO (Standard) | 100MHz | 3.3V | -20°C ~ 70°C |
| ASVV-32.768MHZ-N152-T | Abracon振荡器 | ASVV | VCXO | 32.768MHz | 3.3V | 0°C ~ 70°C |
| ASVV-20.000MHZ-N152-T | Abracon振荡器 | ASVV | VCXO | 20MHz | 3.3V | 0°C ~ 70°C |
| ASVV-27.000MHZ-S-T | Abracon振荡器 | ASVV | VCXO | 27MHz | 3.3V | 0°C ~ 70°C |
| ASTX-H12-10.000MHZ-T | 美国进口Abracon晶振 | ASTX-H12 | TCXO | 10MHz | 3.3V | -30°C ~ 75°C |
| ASTX-H11-20.000MHZ-T | Abracon振荡器 | ASTX-H11 | TCXO | 20MHz | 3.3V | -30°C ~ 75°C |
| ASFL1-125.000MHZ-EC-T | Abracon振荡器 | ASFL1 | XO (Standard) | 125MHz | 3.3V | -20°C ~ 70°C |
| ASFL1-100.000MHZ-EC-T | Abracon振荡器 | ASFL1 | XO (Standard) | 100MHz | 3.3V | -20°C ~ 70°C |
| ASVTX-12-A-16.368MHZ-H10-T | Abracon振荡器 | ASVTX-12 | VCTCXO | 16.368MHz | 3V | -30°C ~ 85°C |
| ASVTX-12-A-16.369MHZ-H10-T | Abracon振荡器 | ASVTX-12 | VCTCXO | 16.369MHz | 3V | -30°C ~ 85°C |
| ASVTX-12-A-40.000MHZ-H10-T | Abracon振荡器 | ASVTX-12 | VCTCXO | 40MHz | 3V | -30°C ~ 85°C |
| ASVTX-13-A-26.000MHZ-D15-T | Abracon振荡器 | ASVTX-13 | VCTCXO | 26MHz | 3V | -30°C ~ 85°C |
| ASTX-H12-25.000MHZ-T | Abracon晶振 | ASTX-H12 | TCXO | 25MHz | 3.3V | -30°C ~ 75°C |
| ASVTX-12-A-40.000MHZ-I15-T | Abracon晶振 | ASVTX-12 | VCTCXO | 40MHz | 3V | -40°C ~ 85°C |
| ASVTX-12-A-26.000MHZ-I15-T | Abracon晶振 | ASVTX-12 | VCTCXO | 26MHz | 3V | -40°C ~ 85°C |
| ASVTX-12-A-19.200MHZ-I15-T | Abracon晶振 | ASVTX-12 | VCTCXO | 19.2MHz | 3V | -40°C ~ 85°C |
| ASVTX-11-A-20.000MHZ-T | Abracon晶振 | ASVTX-11 | VCTCXO | 20MHz | 3V | -30°C ~ 75°C |
| ASVTX-11-A-26.000MHZ-T | Abracon晶振 | ASVTX-11 | VCTCXO | 26MHz | 3V | -30°C ~ 75°C |
| ASTXR-12-26.000MHZ-511911 | Abracon晶振 | ASTXR | TCXO | 26MHz | 1.75 V ~ 2 V | -40°C ~ 85°C |
| ASTXR-12-19.200MHZ-511890 | Abracon晶振 | ASTXR | TCXO | 19.2MHz | 2.7 V ~ 3 V | -30°C ~ 85°C |
| ASTXR-12-26.000MHZ-511741 | Abracon晶振 | ASTXR | TCXO | 26MHz | 1.8V | -40°C ~ 85°C |
| ASTXR-12-26.000MHZ-512545 | Abracon晶振 | ASTXR | TCXO | 26MHz | 1.8V | -40°C ~ 85°C |
随着新的振荡器IC技术的发展，Abracon发布了下一代ClearClock™时钟晶体振荡器:AK2A和AK3A系列。与AK2 (2.5x2.0mm)和AX3 (3.2x2.5mm)的小尺寸相匹配，AK2A和AK3A系列在不牺牲紧凑外形的情况下提供了改进的rms相位抖动性能。例如，在156.25MHz载波频率下，AK3A为其HCSL输出提供了72秒的典型RMS抖动，从AX3的典型113秒RMS抖动性能在12kHz到20MHz载波BW上得到改善。
仔细看一下这个例子，AK3A SPXO晶振的占地面积为3.2x2.5mm，在12kHz -20MHz的偏移带宽(参考载波频率)上提供72fs的典型RMS抖动，最大规格限制为100fs。均方根相位抖动是由相位噪声(频域)测量得出的一个时域参数。图2显示了相应AK3A和AX3部件号(AK3AHAQ1-156.25MHZ和AX3HAQ1-156.25MHZ)的相位噪声图。两个部分都工作在3.3V, 156.25MHz差分HCSL输出。注意，从100kHz开始的频率偏移，AK3A的相位本底噪声比AX3低，在20MHz偏移时达到-161dBc/Hz。
